Компания Mitsubishi Electric добилась значительного повышения производительности теплообменника

Компания Mitsubishi Electric добилась значительного повышения производительности теплообменника

Корпорация Mitsubishi Electric разработала конструкцию алюминиевой вертикальной плоской трубки (VFT), которая улучшает производительность теплообменника до 40% в кондиционерах с тепловыми насосами, используемых для отопления и охлаждения.

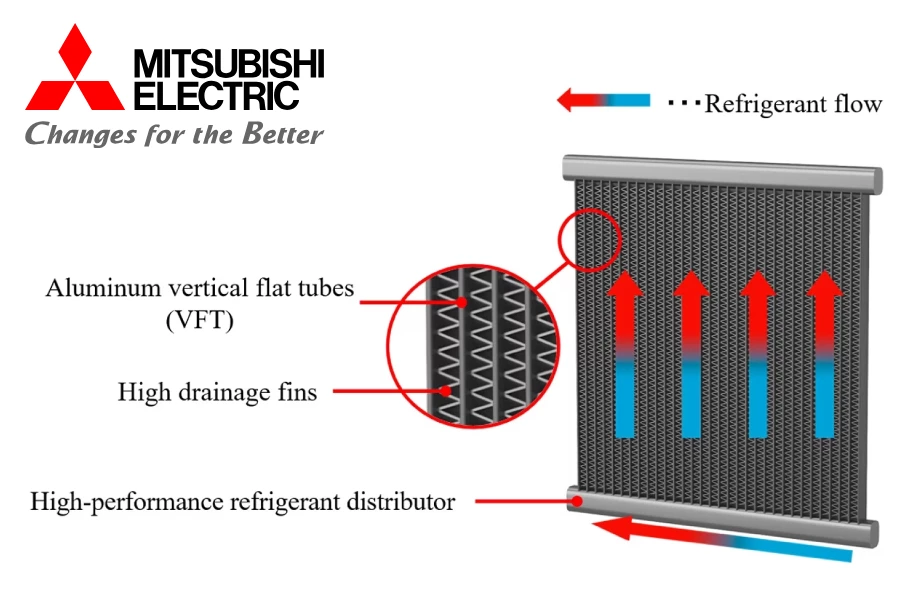

Новый теплообменник VFT сочетает в себе плоские трубки малого диаметра, расположенные вертикально и очень компактно, и высокопроизводительный распределитель хладагента двухтрубной конструкцией, которая равномерно распределяет хладагент.

По сравнению с обычными алюминиевыми горизонтальными плоскотрубчатыми теплообменниками (HFT) новый теплообменник Mitsubishi Electric МАЕ также снижает объем заправки хладагента в систему благодаря тому, что внутренний объем уменьшен на 20% по сравнению с моделями HFT.

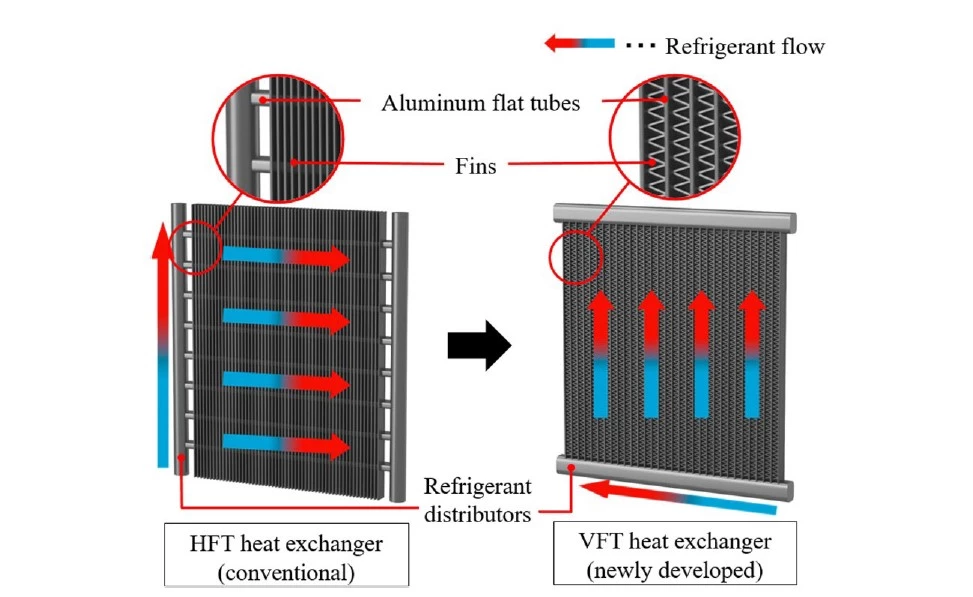

Рис 1. Сравнение теплообменников HFT и VFT

Рис 1. Сравнение теплообменников HFT и VFT

Кроме того, Mitsubishi Electric использовала запатентованную технологию анализа для разработки новой конструкции ребер, которая значительно улучшает дренаж, устраняет проблему замерзания талой воды на ребрах, которая уменьшает контакт воздуха с теплообменником, что снижает производительность.

В традиционных кондиционерах с тепловыми насосами используются ГФУ-хладагенты, которые способствуют глобальному потеплению, при этом уменьшение заправки хладагента приводит к снижению производительности теплообменника. Чтобы снизить заправку хладагента, а также улучшить производительность, Mitsubishi Electric сосредоточилась на уменьшении внутреннего объема теплообменника и увеличении площади поверхности контакта с воздухом, проходящим через теплообменник, частично за счет компактного размещения большого количества плоских трубок малого диаметра. В обычных теплообменниках HFT также используется большое количество плоских трубок, но конструкция теплообменника страдает от низкой производительности, поскольку он неравномерно распределяет хладагент (смесь газа и жидкости) под действием силы тяжести.

Перевод: Академия КриоФрост

Пресс-релиз Mitsubishi Electric_eng.pdf
