Пластинчатые паяные теплообменники «Ридан» прошли проверку на эффективность

Пластинчатые паяные теплообменники «Ридан»

В ходе испытания модель пластинчатого паяного теплообменника RD-052-30-3,0-HQ сравнивали с ближайшими аналогами.

Продолжая следовать принципам международного концерна, специалисты «Ридан» ответственно подходят к наполнению продуктового портфеля. Вне зависимости от того, производятся ли продукты на собственных заводах компании или на площадках партнеров, к их качеству и техническим характеристикам предъявляются самые строгие требования. Чтобы подтвердить надежность и эффективность оборудования, «Ридан» регулярно проводит различные тесты как самостоятельно, так и силами партнеров и независимых экспертов.

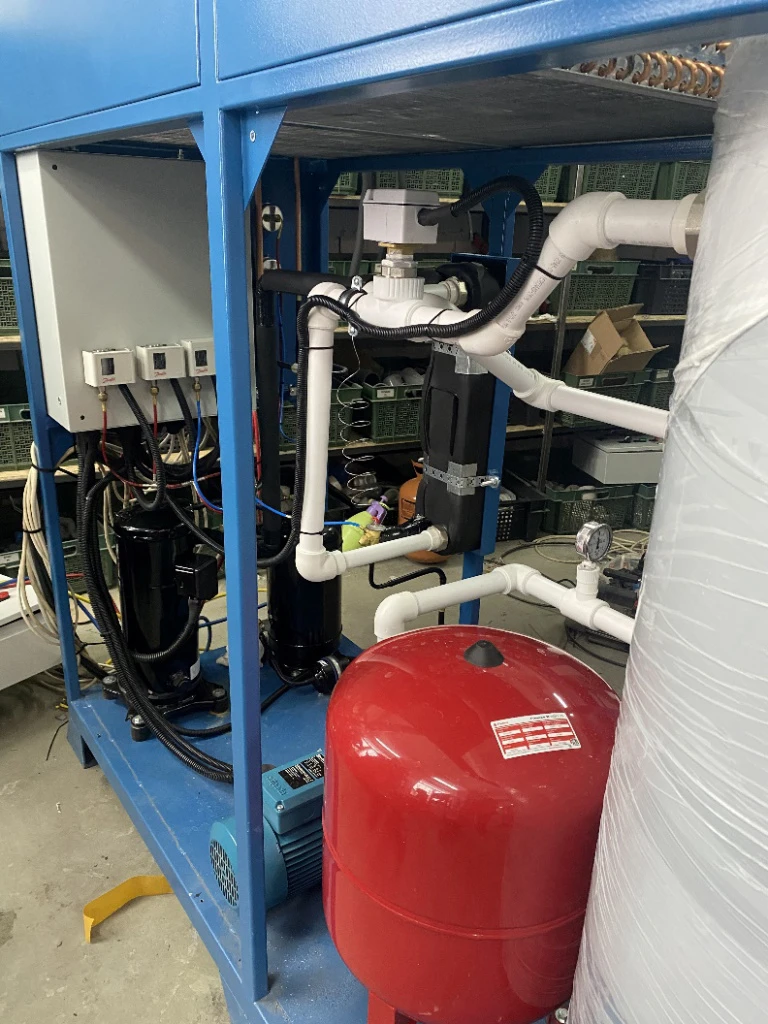

Испытания пластинчатых паяных теплообменников для холодильных систем провела компания «Ксирон-Холод». Для исследования выбрали три образца пластинчатых паяных испарителей: «Ридан» RD-052-30-3,0-HQ и два наилучших ближайших аналога (НБА) других производителей в таком же типоразмере с идентичным количеством пластин. Все три теплообменника с дистрибьютором жидкости. Каждый поочередно устанавливали в чиллер на базе спирального компрессора «Ридан» RCH072 со следующими характеристиками:

  • хладагент R407C,

  • вода,

  • холодопроизводительность 15 кВт,

  • дополнительная нагрузка ТЭНами 6 кВт.

В процессе работы чиллера измерялись значения температур кипения и конденсации при температурах воды на выходе из испарителя +5 °С и +10 °С. При равных условиях испытаний модель «Ридан» RD-052 показала наибольшую эффективность: в обоих случаях на испарителе «Ридан» удалось достичь температуры кипения выше, чем на аналогах, и, соответственно, значение температурного напора ΔT было наименьшим:

Параметр

«Ридан»
RD-052-30-3,0-HQ

НБА 1

НБА 2

Температура воды на выходе из испарителя 5 °С*

tкип, °С

0,7

-1,9

-1,2

Pкип, бар

3,49

3,3

3,41

Tконд, °С

42,8

42,1

43,5

Pконд, бар

17,78

17,48

18,06

ΔT

4,3

6,9

6,2

Температура воды на выходе из испарителя 10 °С

tкип, °С

3,2

1,6

2,7

Pкип, бар

4,16

3,88

4,07

Tконд, °С

44,4

44,2

45,5

Pконд, бар

18,52

18,4

19,02

ΔT

6,8

8,4

7,3

*Обращаем внимание, что мы не рекомендуем держать температуру кипения ниже 2 °С, если теплоноситель — вода. Для хладагентов с большим температурным глайдом (R407C) температура кипения обычно еще выше, около 3–4 °С. При более низких температурах вода может замерзнуть (даже если расчетные температуры воды не опускаются ниже нуля), вследствие чего произойдет разгерметизация контура паяного теплообменника.

Такие показатели свидетельствуют о высокой эффективности и надежности пластинчатых паяных теплообменников RD: чем меньше ΔT, тем ниже риск замерзания воды. Теплообменный аппарат обеспечит расчетный перепад температур: температура кипения хладагента не упадет ниже температуры замерзания (кристаллизации) теплоносителя. Кроме того, это позволяет снизить расходы на комплектацию системы: можно использовать теплообменник меньшего размера по сравнению с аналогами без ущерба для производительности. Сервисная замена испарителя другого бренда на аналогичный ППТО «Ридан» повысит температуру кипения и мощность холодильной системы в целом.

Источник: ridan.ru
