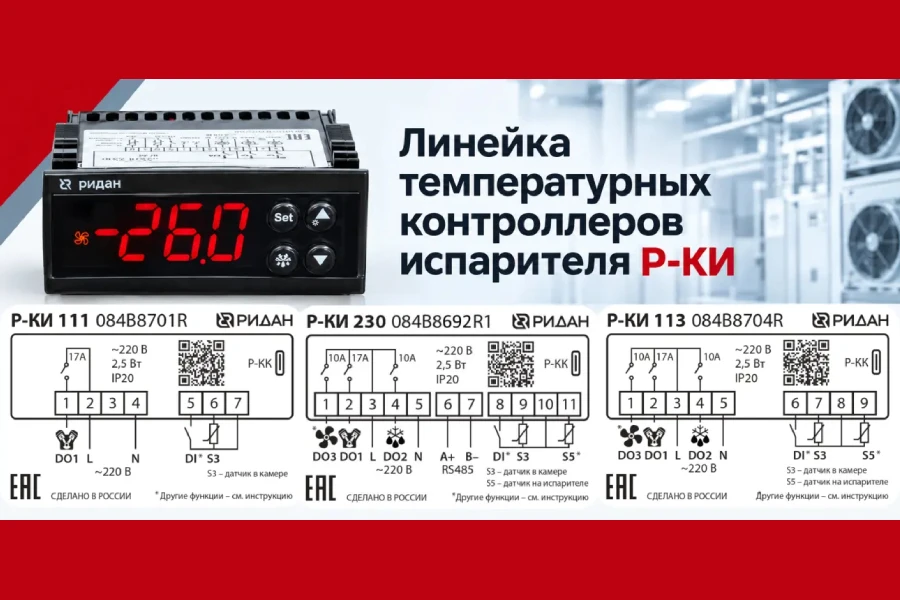

Ридан представил линейку температурных контроллеров испарителя Р-КИ

Управление холодильным оборудованием в продуктовом ритейле таким, как камеры, витрины, промышленные холодильники, требует разных по функциональности контроллеров.

Где-то достаточно простого термостата на охлаждение с оттайкой остановкой, где-то нужен набор реле: для компрессора, вентилятора испарителя, освещения и ТЭНов оттайки. На крупных объектах не обойтись без удаленного управления и мониторинга по Modbus.

Для решения этих задач в каталоге Ридан представлена линейка температурных контроллеров испарителя Р-КИ.

Программное обеспечение контроллеров разработано командой экспертов, инженеров и программистов Ридан с опытом более 20 лет в холодильной технике. При разработке учтены особенности российского рынка и условия эксплуатации оборудования в разных регионах страны. Сборка и прошивка контроллеров выполняются на заводе Ридан в Московской области.

Сравнение моделей

Р-КИ 111. Базовое терморегулирование

• Регулировка температуры
        Регулировка температуры по показаниям датчика S3 с помощью реле DO1 (16 А) для охлаждением холодильной камеры.

• Управление оттайкой
  Осуществляется остановкой охлаждения — без использования ТЭНов или горячего газа. Один аналоговый вход, один цифровой вход и одно реле.

• Область применения
  Решение для простых холодильных установок, где требуется поддержание заданной температуры и цикл оттайки по времени.

Поставляется с предустановленными настройками для управления стандартным среднетемпературным потребителем. Для запуска достаточно подключить его согласно схеме, размещенной на корпусе.

Р-КИ 113.Расширенное управление с полным набором реле

• Регулировка температуры
  Контроллер регулирует температуру по показаниям двух датчиков: S3 — датчика температуры воздуха на входе в испаритель и S5 — датчика температуры поверхности испарителя. Реле DO1 (16 А) управляет компрессором, DO2 (8 А) — ТЭНами оттайки, DO3 (8 А) — вентилятором испарителя.

• Управление оттайкой
  Оттайка испарителя осуществляется по времени и температуре. В зависимости от конфигурации доступны три способа оттаивания: естественный (вентиляторы работают во время оттаивания), электрический (активируется нагревательный элемент) и горячим газом (компрессор работает во время оттайки). Цикл оттайки состоит из четырёх фаз: откачки хладагента, оттайки, каплеобразования и задержки запуска вентилятора.

• Управление вентилятором
  Вентилятор испарителя может работать в нескольких режимах: постоянно включён, работает вместе с компрессором или в пульсирующем режиме. Также вентилятор может управляться по температуре датчика испарителя: отключаться при достижении заданной температуры и повторно запускаться при понижении.

• Управление освещением
  Для управления освещением назначается соответствующее реле. Долгое нажатие кнопки «Вверх» включает или отключает реле освещения. Цифровой вход DI можно настроить для различных функций: контроль двери, запуск оттайки, ночной режим, принудительное охлаждение и другие.

• Контроль и аварийная сигнализация
  Контроллер отслеживает работоспособность датчиков: при обрыве или коротком замыкании датчиков S3/S5 на дисплее отображается сообщение об ошибке. Аварийные пределы температуры воздуха — верхний и нижний — настраиваются отдельно. Зуммер (звуковая сигнализация) может использоваться для звукового оповещения об активных авариях.

Р-КИ 230 с новой версией прошивки. Управление с интеграцией в системы мониторинга

По функционалу управления Р-КИ 230 повторяет модель 113: три реле (DO1 — 16 А, DO2 и DO3 — по 8 А), два аналоговых входа (S3, S5) и один цифровой вход DI. Контроллер управляет компрессором, вентилятором испарителя, освещением и оттайкой.

Отличия:

• встроенная передача данных по протоколу Modbus RTU через интерфейс RS-485;

• наличие съёмных клемм, которые упрощают монтаж и сервисное обслуживание.

Р-КИ 230 подходит для сетевых магазинов, распределительных складов и пищевых производств с большим количеством потребителей холода.

Дополнительное возможности для контроллеров Р-КИ

• Контроллеры поддерживают ключ копирования Р-КК084B8699R
  Он подключается через боковой порт и позволяет загрузить набор параметров с заранее настроенного контроллера, а затем скопировать конфигурацию на другую модель той же серии одним нажатием кнопки.

• Подключение к блоку мониторинга типа Р-МС
  Контроллеры можно последовательно объединять в сеть и подключить к блоку мониторинга по интерфейсу RS-485. Это позволяет:

1. автоматизированно или принудительно применять различные функции контроллеров, в том числе энергосберегающие: смещение уставки термостата, принудительное охлаждение, принудительное закрытие, запуск оттайки, координированная оттайка, включение освещения и главный выключатель.

2. централизованно отслеживать аварийные состояния. Коды аварий (A1 — высокая температура, A2 — низкая температура, A4 — авария двери, A34 — авария вентилятора и др.) попеременно отображаются с температурой на дисплее контроллера и могут считываться по Modbus.
