Блок выделения концентрата гелия из отпарного газа

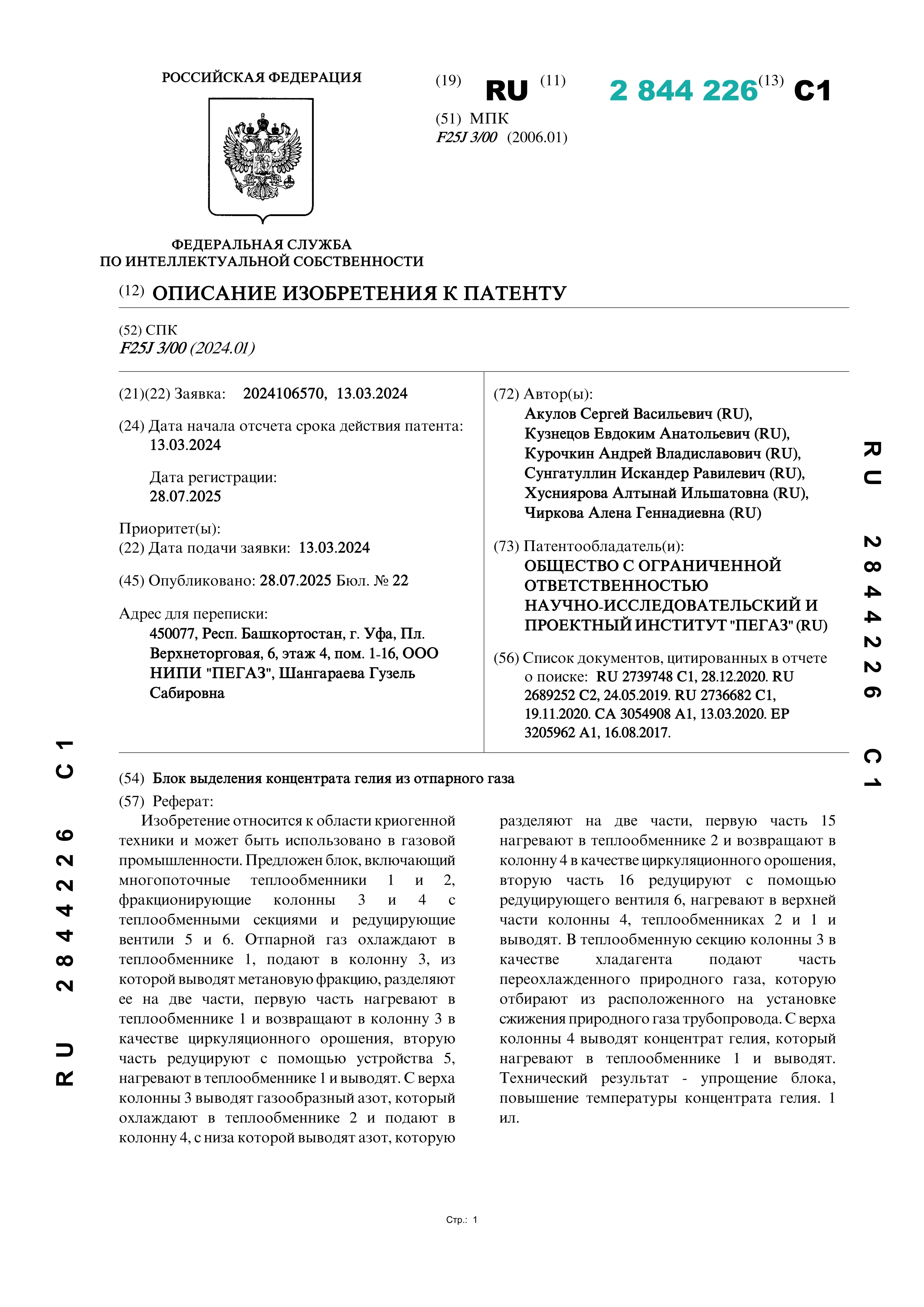

Изобретение относится к области криогенной техники и может быть использовано в газовой промышленности. Предложен блок, включающий многопоточные теплообменники 1 и 2, фракционирующие колонны 3 и 4 с теплообменными секциями и редуцирующие вентили 5 и 6. Отпарной газ охлаждают в теплообменнике 1, подают в колонну 3, из которой выводят метановую фракцию, разделяют ее на две части, первую часть нагревают в теплообменнике 1 и возвращают в колонну 3 в качестве циркуляционного орошения, вторую часть редуцируют с помощью устройства 5, нагревают в теплообменнике 1 и выводят. С верха колонны 3 выводят газообразный азот, который охлаждают в теплообменнике 2 и подают в колонну 4, с низа которой выводят азот, которую разделяют на две части, первую часть 15 нагревают в теплообменнике 2 и возвращают в колонну 4 в качестве циркуляционного орошения, вторую часть 16 редуцируют с помощью редуцирующего вентиля 6, нагревают в верхней части колонны 4, теплообменниках 2 и 1 и выводят. В теплообменную секцию колонны 3 в качестве хладагента подают часть переохлажденного природного газа, которую отбирают из расположенного на установке сжижения природного газа трубопровода. С верха колонны 4 выводят концентрат гелия, который нагревают в теплообменнике 1 и выводят. Технический результат - упрощение блока, повышение температуры концентрата гелия.
