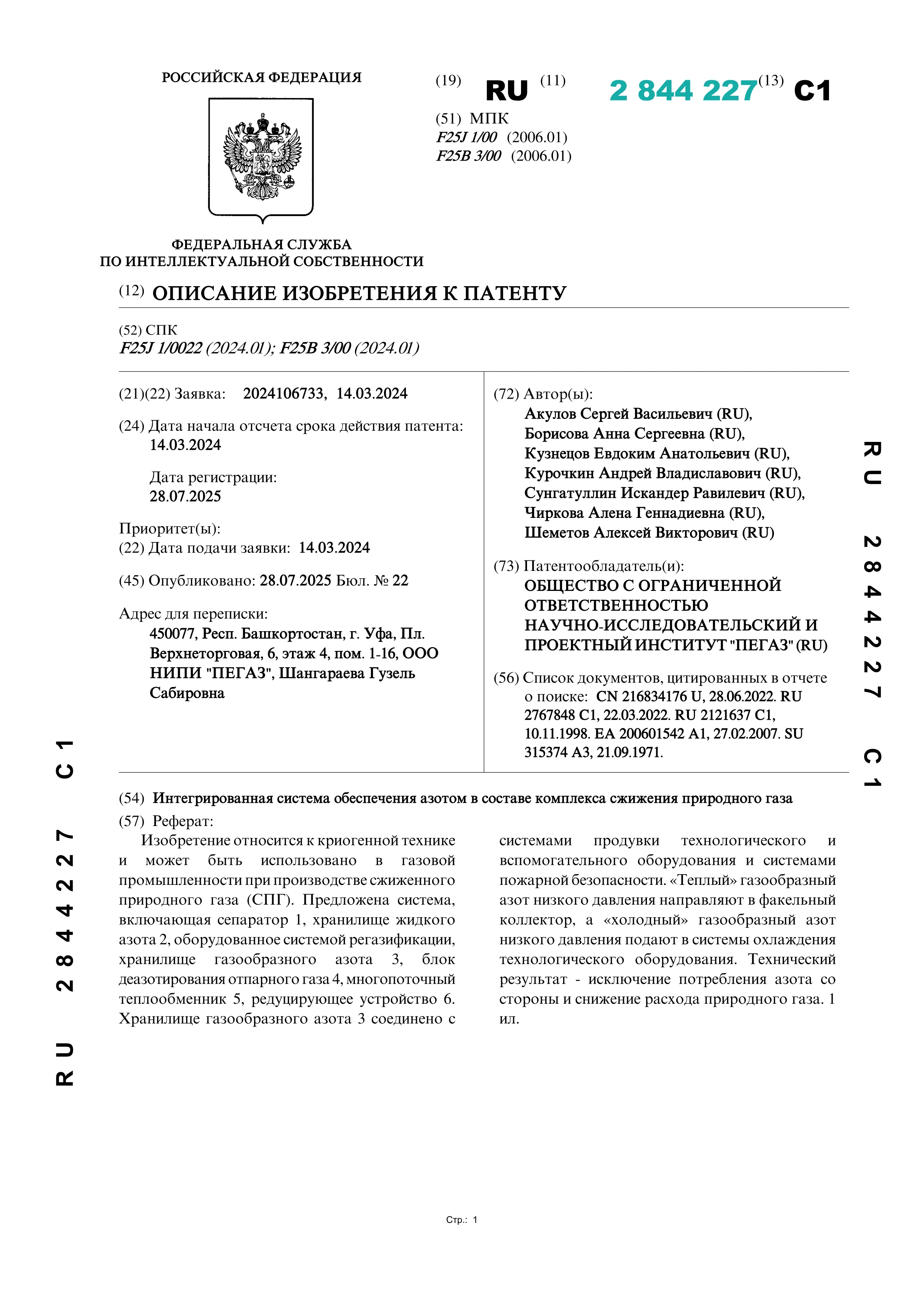

Интегрированная система обеспечения азотом в составе комплекса сжижения природного газа

Изобретение относится к криогенной технике и может быть использовано в газовой промышленности при производстве сжиженного природного газа (СПГ). Предложена система, включающая сепаратор 1, хранилище жидкого азота 2, оборудованное системой регазификации, хранилище газообразного азота 3, блок деазотирования отпарного газа 4, многопоточный теплообменник 5, редуцирующее устройство 6. Хранилище газообразного азота 3 соединено с системами продувки технологического и вспомогательного оборудования и системами пожарной безопасности. «Теплый» газообразный азот низкого давления направляют в факельный коллектор, а «холодный» газообразный азот низкого давления подают в системы охлаждения технологического оборудования. Технический результат - исключение потребления азота со стороны и снижение расхода природного газа.
