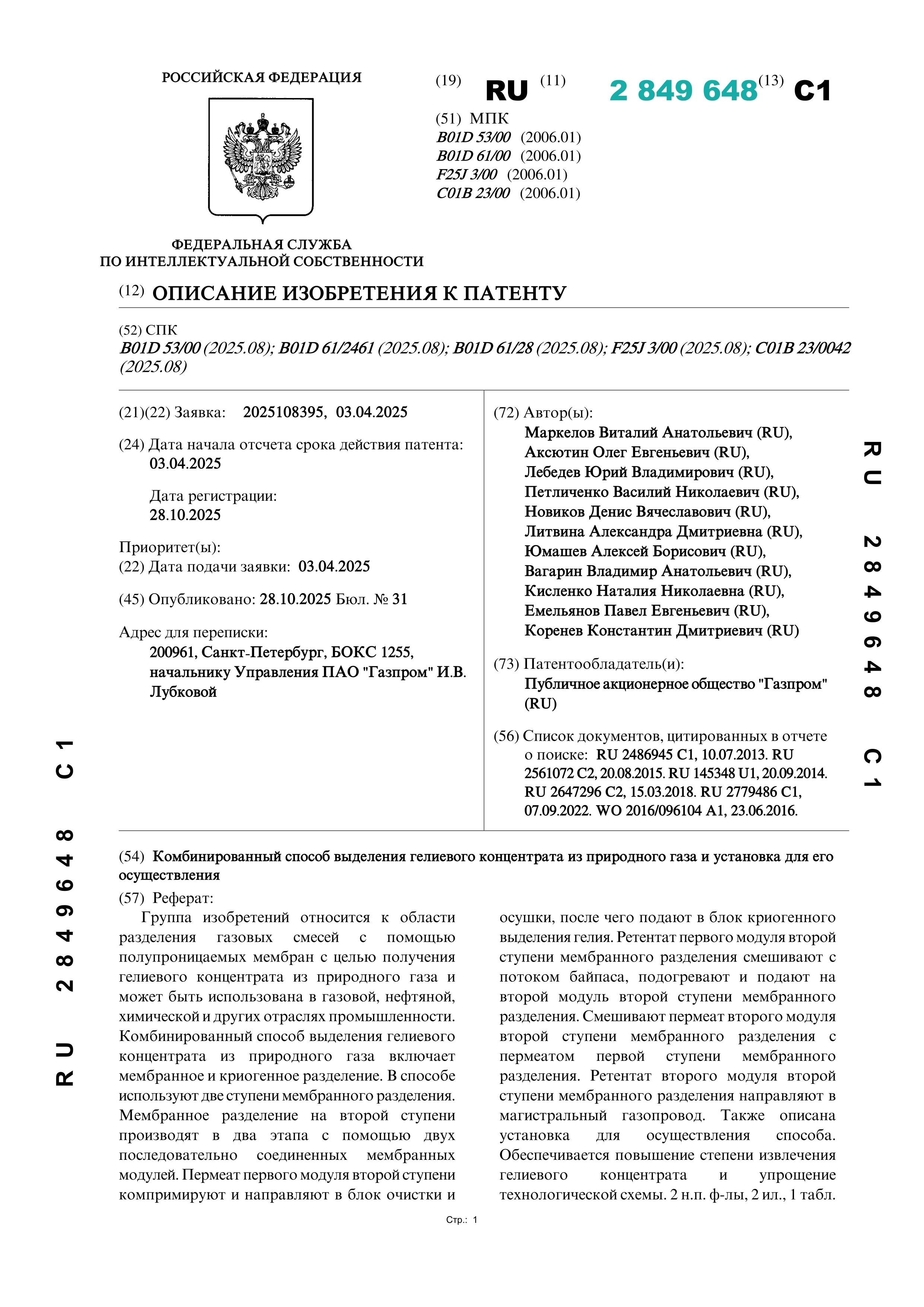

Комбинированный способ выделения гелиевого концентрата из природного газа и установка для его осуществления

Группа изобретений относится к области разделения газовых смесей с помощью полупроницаемых мембран с целью получения гелиевого концентрата из природного газа и может быть использована в газовой, нефтяной, химической и других отраслях промышленности. Комбинированный способ выделения гелиевого концентрата из природного газа включает мембранное и криогенное разделение. В способе используют две ступени мембранного разделения. Мембранное разделение на второй ступени производят в два этапа с помощью двух последовательно соединенных мембранных модулей. Пермеат первого модуля второй ступени компримируют и направляют в блок очистки и осушки, после чего подают в блок криогенного выделения гелия. Ретентат первого модуля второй ступени мембранного разделения смешивают с потоком байпаса, подогревают и подают на второй модуль второй ступени мембранного разделения. Смешивают пермеат второго модуля второй ступени мембранного разделения с пермеатом первой ступени мембранного разделения. Ретентат второго модуля второй ступени мембранного разделения направляют в магистральный газопровод. Также описана установка для осуществления способа. Обеспечивается повышение степени извлечения гелиевого концентрата и упрощение технологической схемы.
