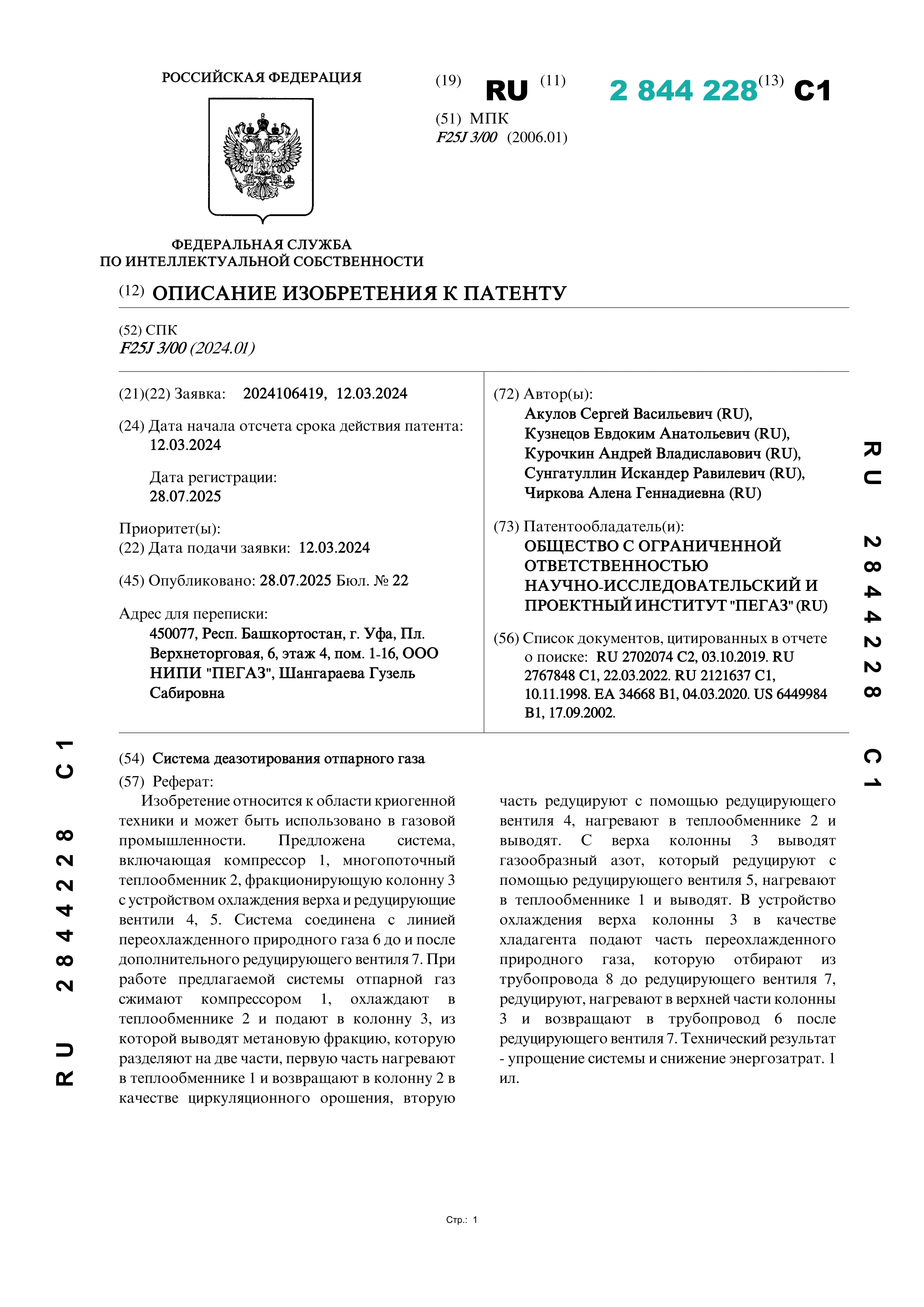

Система деазотирования отпарного газа

Изобретение относится к области криогенной техники и может быть использовано в газовой промышленности. Предложена система, включающая компрессор 1, многопоточный теплообменник 2, фракционирующую колонну 3 с устройством охлаждения верха и редуцирующие вентили 4, 5. Система соединена с линией переохлажденного природного газа 6 до и после дополнительного редуцирующего вентиля 7. При работе предлагаемой системы отпарной газ сжимают компрессором 1, охлаждают в теплообменнике 2 и подают в колонну 3, из которой выводят метановую фракцию, которую разделяют на две части, первую часть нагревают в теплообменнике 1 и возвращают в колонну 2 в качестве циркуляционного орошения, вторую часть редуцируют с помощью редуцирующего вентиля 4, нагревают в теплообменнике 2 и выводят. С верха колонны 3 выводят газообразный азот, который редуцируют с помощью редуцирующего вентиля 5, нагревают в теплообменнике 1 и выводят. В устройство охлаждения верха колонны 3 в качестве хладагента подают часть переохлажденного природного газа, которую отбирают из трубопровода 8 до редуцирующего вентиля 7, редуцируют, нагревают в верхней части колонны 3 и возвращают в трубопровод 6 после редуцирующего вентиля 7. Технический результат - упрощение системы и снижение энергозатрат.
