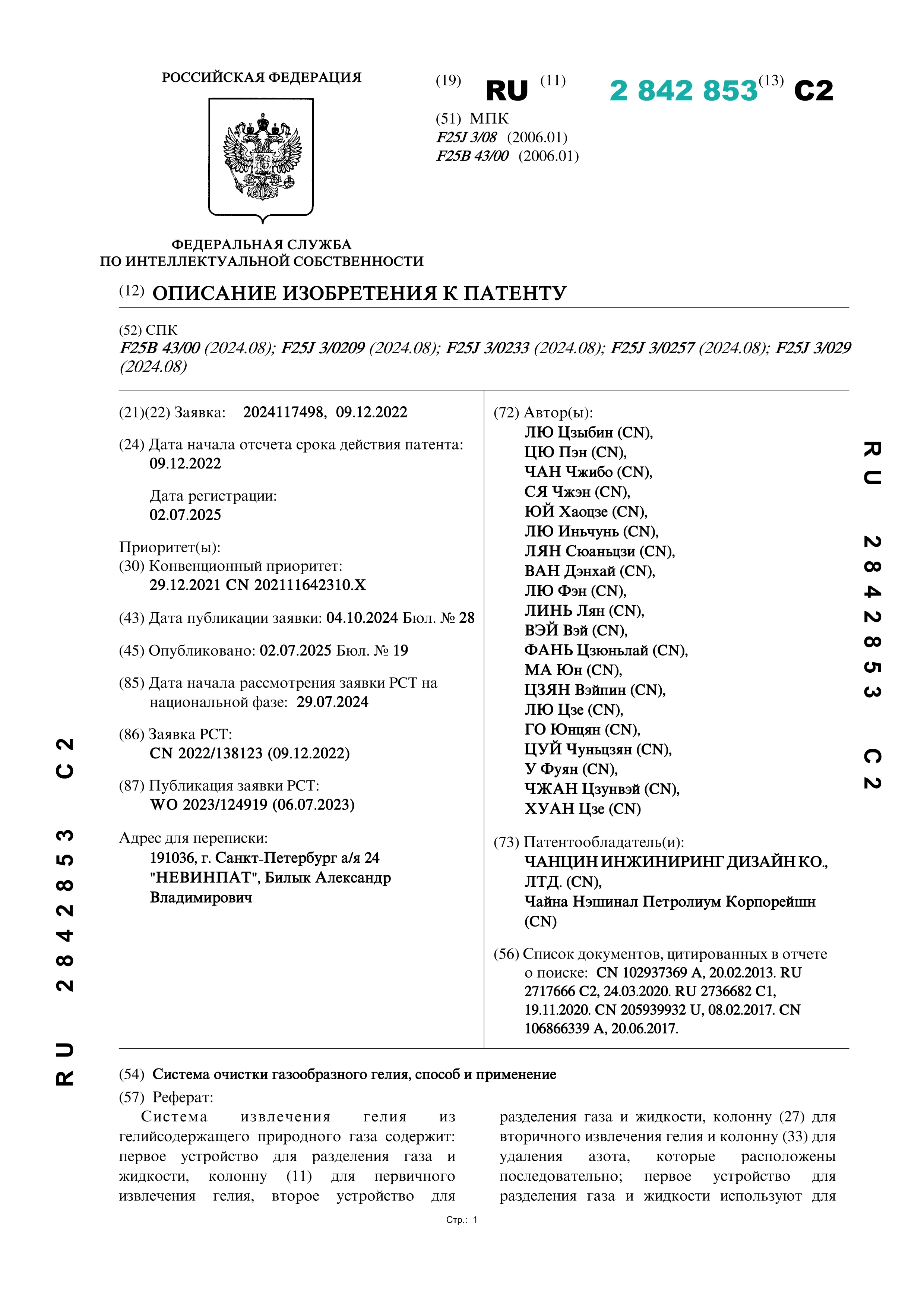

Система очистки газообразного гелия, способ и применение

Система очистки газообразного гелия, способ и применение

Автор: Лю Ц., Цю П., Чан Ч.

Год: 2022Язык: РусскийТип: Патенты

Система извлечения гелия из гелийсодержащего природного газа содержит: первое устройство для разделения газа и жидкости, колонну (11) для первичного извлечения гелия, второе устройство для разделения газа и жидкости, колонну (27) для вторичного извлечения гелия и колонну (33) для удаления азота, которые расположены последовательно; первое устройство для разделения газа и жидкости используют для выполнения первой обработки для преобразования гелийсодержащего природного газа (1) в первую газовую фазу и первую жидкую фазу; колонну (11) для первичного извлечения гелия используют для проведения первой перегонки первой газовой фазы и первой жидкой фазы с получением второй газовой фазы и второй жидкой фазы; второе устройство для разделения газа и жидкости используют для выполнения второй обработки для преобразования второй газовой фазы в третью газовую фазу и третью жидкую фазу; колонну (27) для вторичного извлечения гелия используют для проведения второй перегонки третьей газовой фазы и третьей жидкой фазы с получением неочищенного гелия и четвертой жидкой фазы, а колонну (33) для удаления азота используют для удаления азота из четвертой жидкой фазы.
