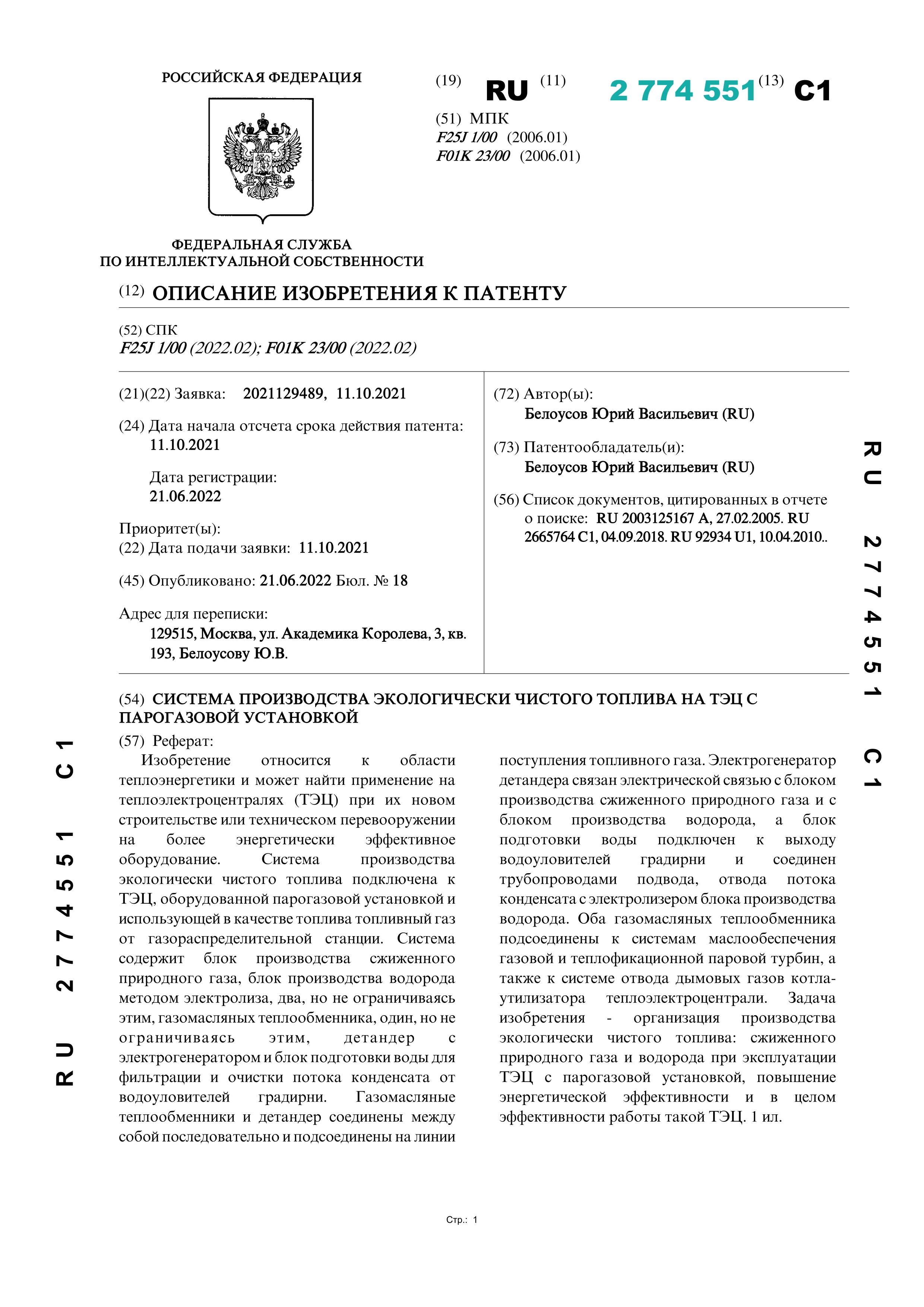

Система производства экологически чистого топлива на ТЭЦ с парогазовой установкой

Изобретение относится к области теплоэнергетики и может найти применение на теплоэлектроцентралях (ТЭЦ) при их новом строительстве или техническом перевооружении на более энергетически эффективное оборудование. Система производства экологически чистого топлива подключена к ТЭЦ, оборудованной парогазовой установкой и использующей в качестве топлива топливный газ от газораспределительной станции. Система содержит блок производства сжиженного природного газа, блок производства водорода методом электролиза, два, но не ограничиваясь этим, газомасляных теплообменника, один, но не ограничиваясь этим, детандер с электрогенератором и блок подготовки воды для фильтрации и очистки потока конденсата от водоуловителей градирни. Газомасляные теплообменники и детандер соединены между собой последовательно и подсоединены на линии поступления топливного газа. Электрогенератор детандера связан электрической связью с блоком производства сжиженного природного газа и с блоком производства водорода, а блок подготовки воды подключен к выходу водоуловителей градирни и соединен трубопроводами подвода, отвода потока конденсата с электролизером блока производства водорода. Оба газомасляных теплообменника подсоединены к системам маслообеспечения газовой и теплофикационной паровой турбин, а также к системе отвода дымовых газов котла- утилизатора теплоэлектроцентрали. Задача изобретения - организация производства экологически чистого топлива: сжиженного природного газа и водорода при эксплуатации ТЭЦ с парогазовой установкой, повышение энергетической эффективности и в целом эффективности работы такой ТЭЦ.
