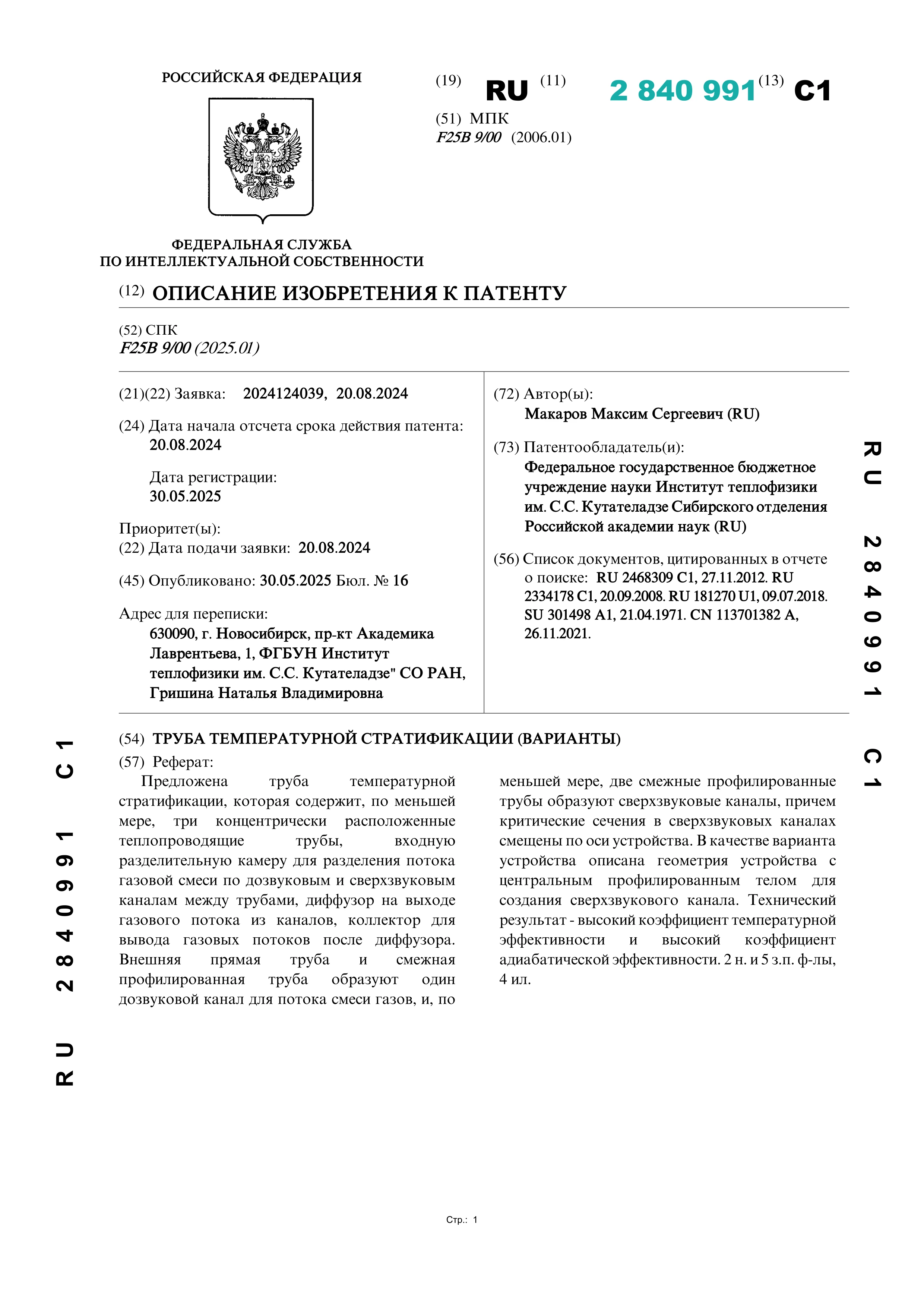

Труба температурной стратификации (варианты)

Предложена труба температурной стратификации, которая содержит, по меньшей мере, три концентрически расположенные теплопроводящие трубы, входную разделительную камеру для разделения потока газовой смеси по дозвуковым и сверхзвуковым каналам между трубами, диффузор на выходе газового потока из каналов, коллектор для вывода газовых потоков после диффузора. Внешняя прямая труба и смежная профилированная труба образуют один дозвуковой канал для потока смеси газов, и, по меньшей мере, две смежные профилированные трубы образуют сверхзвуковые каналы, причем критические сечения в сверхзвуковых каналах смещены по оси устройства. В качестве варианта устройства описана геометрия устройства с центральным профилированным телом для создания сверхзвукового канала. Технический результат — высокий коэффициент температурной эффективности и высокий коэффициент адиабатической эффективности.
