Автор: Бабиченко И. А., Михайлов А. А., Кочевин Ф. Г.

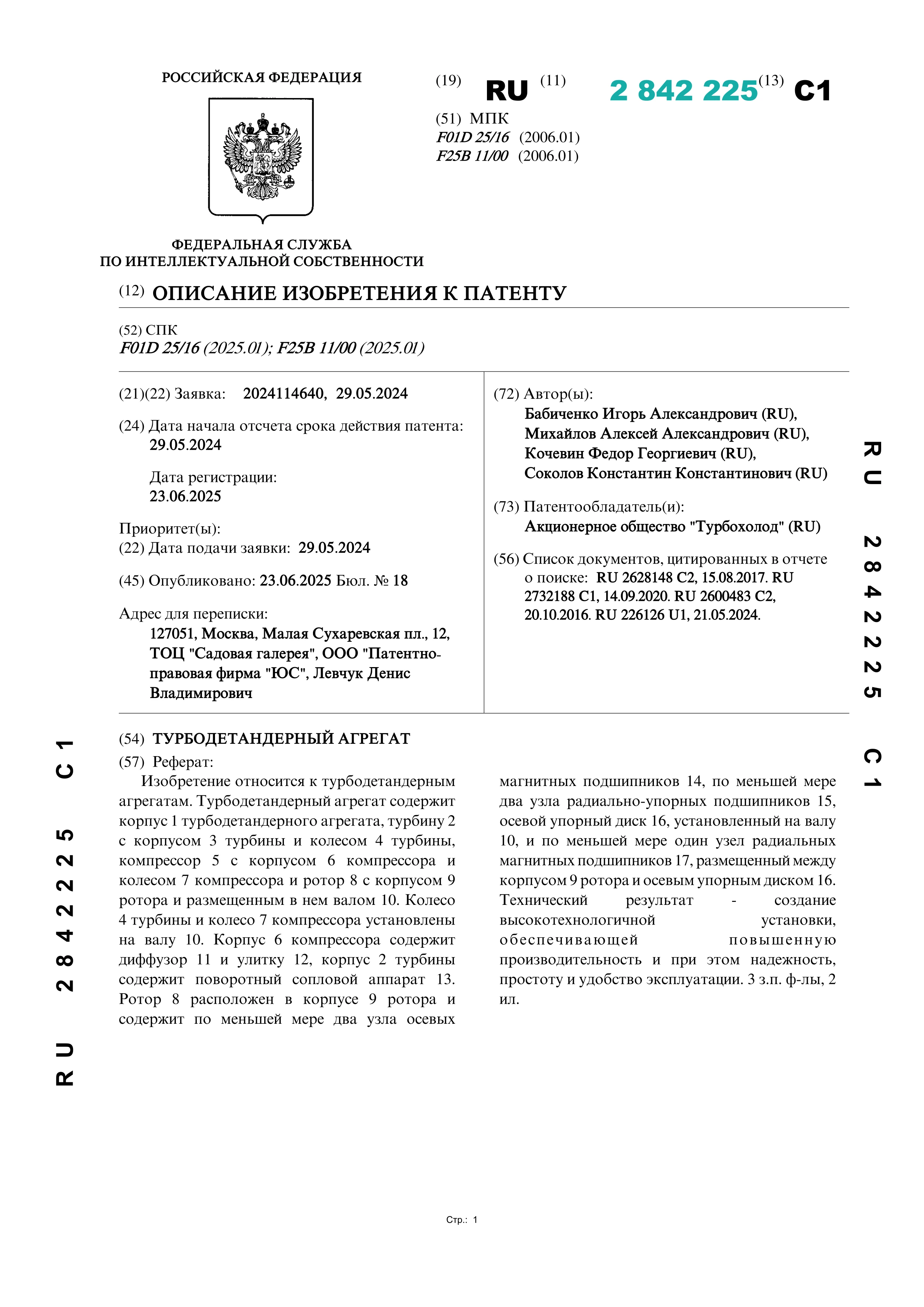

Изобретение относится к турбодетандерным агрегатам. Турбодетандерный агрегат содержит корпус 1 турбодетандерного агрегата, турбину 2 с корпусом 3 турбины и колесом 4 турбины, компрессор 5 с корпусом 6 компрессора и колесом 7 компрессора и ротор 8 с корпусом 9 ротора и размещенным в нем валом 10. Колесо 4 турбины и колесо 7 компрессора установлены на валу 10. Корпус 6 компрессора содержит диффузор 11 и улитку 12, корпус 2 турбины содержит поворотный сопловой аппарат 13. Ротор 8 расположен в корпусе 9 ротора и содержит по меньшей мере два узла осевых магнитных подшипников 14, по меньшей мере два узла радиально-упорных подшипников 15, осевой упорный диск 16, установленный на валу 10, и по меньшей мере один узел радиальных магнитных подшипников 17, размещенный между корпусом 9 ротора и осевым упорным диском 16. Технический результат - создание высокотехнологичной установки, обеспечивающей повышенную производительность и при этом надежность, простоту и удобство эксплуатации.
