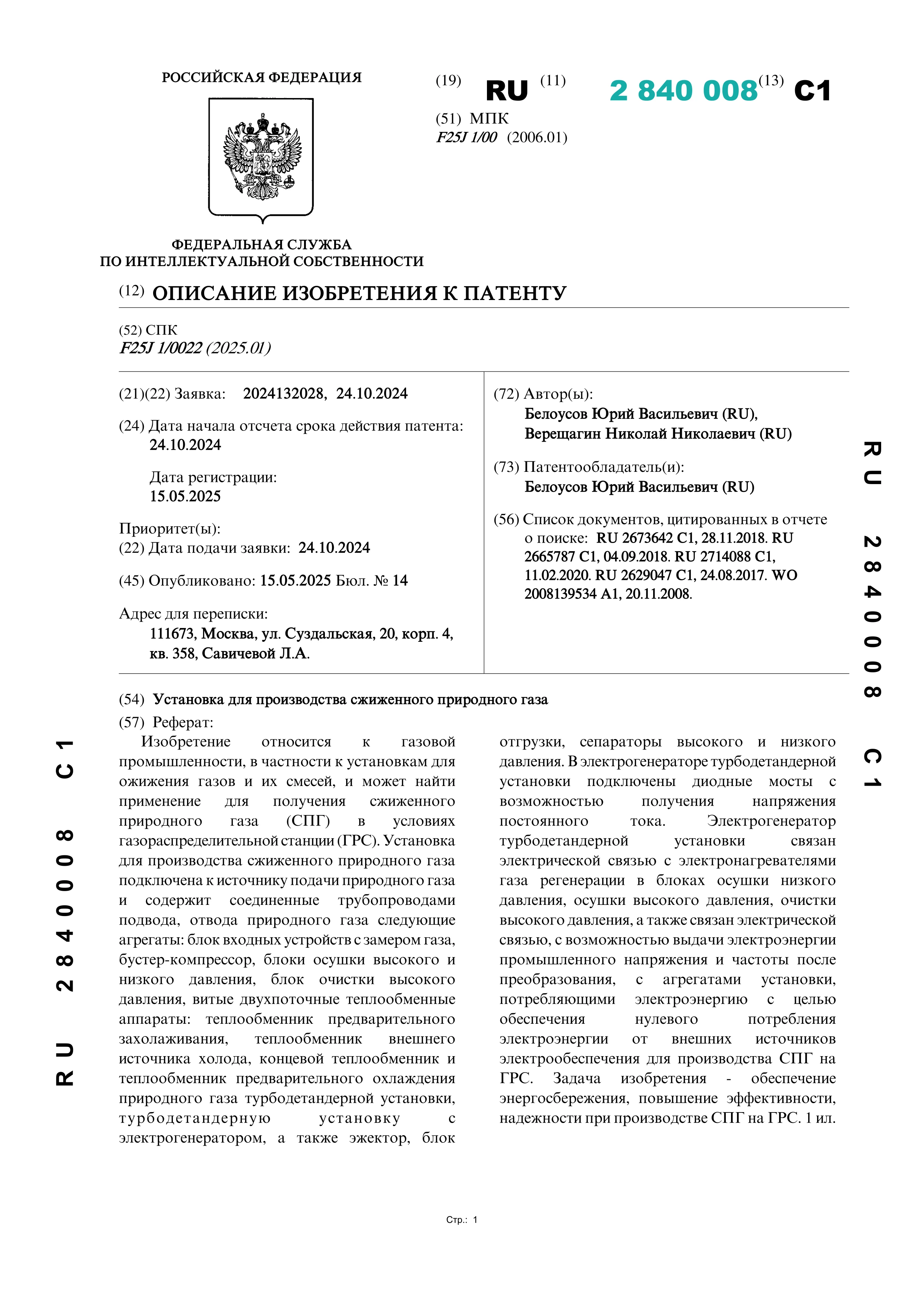

Установка для производства сжиженного природного газа

Установка для производства сжиженного природного газа

Автор: Белоусов Ю. В., Верещагин Н. Н.

Год: 2024Язык: РусскийТип: Патенты

Изобретение относится к газовой промышленности, в частности к установкам для ожижения газов и их смесей, и может найти применение для получения сжиженного природного газа (СПГ) в условиях газораспределительной станции (ГРС). Установка для производства сжиженного природного газа подключена к источнику подачи природного газа и содержит соединенные трубопроводами подвода, отвода природного газа следующие агрегаты: блок входных устройств с замером газа, бустер-компрессор, блоки осушки высокого и низкого давления, блок очистки высокого давления, витые двухпоточные теплообменные аппараты: теплообменник предварительного захолаживания, теплообменник внешнего источника холода, концевой теплообменник и теплообменник предварительного охлаждения природного газа турбодетандерной установки, турбодетандерную установку с электрогенератором, а также эжектор, блок отгрузки, сепараторы высокого и низкого давления. В электрогенераторе турбодетандерной установки подключены диодные мосты с возможностью получения напряжения постоянного тока. Электрогенератор турбодетандерной установки связан электрической связью с электронагревателями газа регенерации в блоках осушки низкого давления, осушки высокого давления, очистки высокого давления, а также связан электрической связью, с возможностью выдачи электроэнергии промышленного напряжения и частоты после преобразования, с агрегатами установки, потребляющими электроэнергию с целью обеспечения нулевого потребления электроэнергии от внешних источников электрообеспечения для производства СПГ на ГРС. Задача изобретения - обеспечение энергосбережения, повышение эффективности, надежности при производстве СПГ на ГРС.
