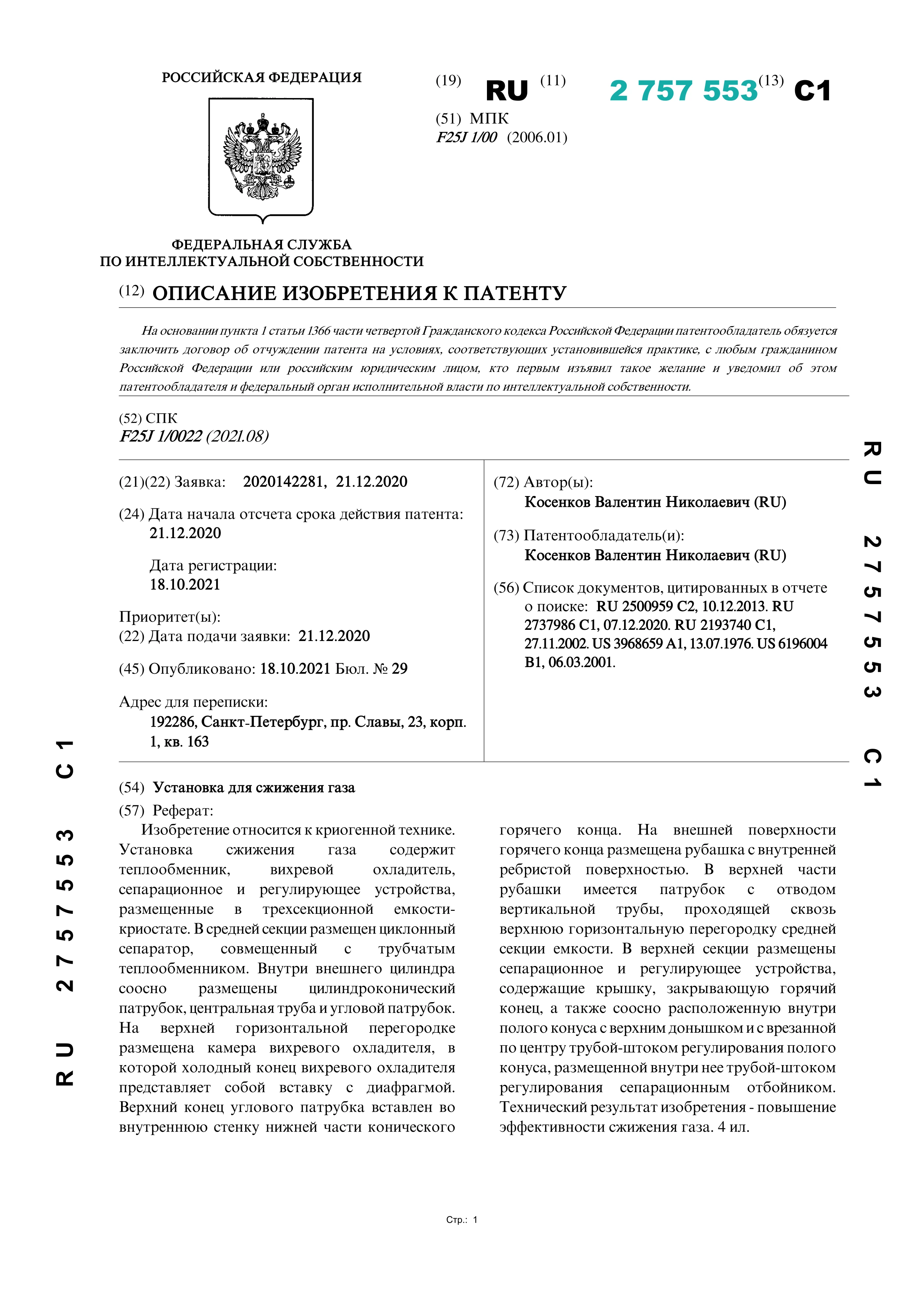

Установка для сжижения газа (№ 2757553)

Изобретение относится к криогенной технике. Установка сжижения газа содержит теплообменник, вихревой охладитель, сепарационное и регулирующее устройства, размещенные в трехсекционной емкости-криостате. В средней секции размещен циклонный сепаратор, совмещенный с трубчатым теплообменником. Внутри внешнего цилиндра соосно размещены цилиндроконический патрубок, центральная труба и угловой патрубок. На верхней горизонтальной перегородке размещена камера вихревого охладителя, в которой холодный конец вихревого охладителя представляет собой вставку с диафрагмой. Верхний конец углового патрубка вставлен во внутреннюю стенку нижней части конического горячего конца. На внешней поверхности горячего конца размещена рубашка с внутренней ребристой поверхностью. В верхней части рубашки имеется патрубок с отводом вертикальной трубы, проходящей сквозь верхнюю горизонтальную перегородку средней секции емкости. В верхней секции размещены сепарационное и регулирующее устройства, содержащие крышку, закрывающую горячий конец, а также соосно расположенную внутри полого конуса с верхним донышком и с врезанной по центру трубой-штоком регулирования полого конуса, размещенной внутри нее трубой-штоком регулирования сепарационным отбойником. Технический результат изобретения - повышение эффективности сжижения газа.
