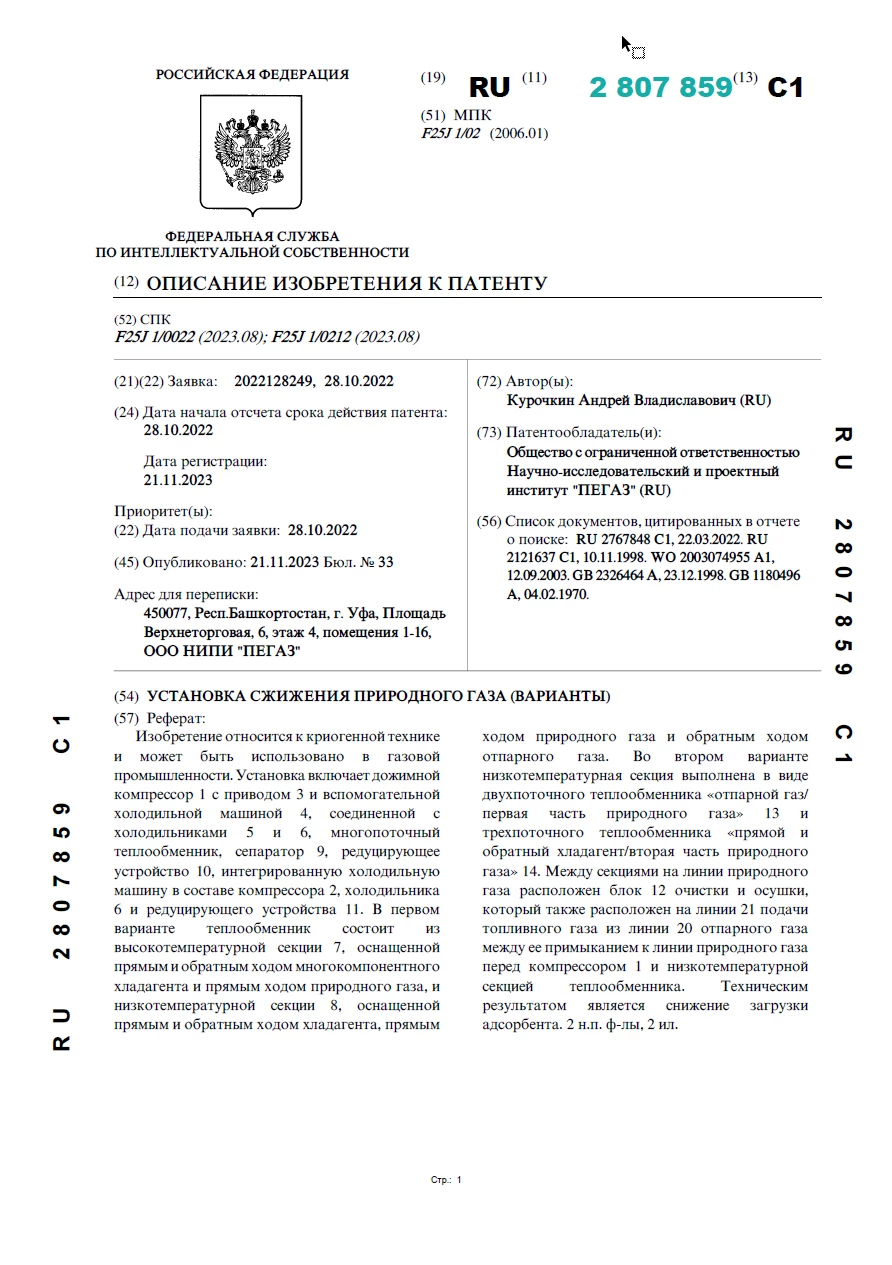

Установка сжижения природного газа (варианты)

Установка сжижения природного газа (варианты)

Автор: Курочкин А. В.

Год: 2023Язык: РусскийТип: Патенты

Изобретение относится к криогенной технике и может быть использовано в газовой промышленности. Установка включает дожимной компрессор 1 с приводом 3 и вспомогательной холодильной машиной 4, соединенной с холодильниками 5 и 6, многопоточный теплообменник, сепаратор 9, редуцирующее устройство 10, интегрированную холодильную машину в составе компрессора 2, холодильника 6 и редуцирующего устройства 11. В первом варианте теплообменник состоит из высокотемпературной секции 7, оснащенной прямым и обратным ходом многокомпонентного хладагента и прямым ходом природного газа, и низкотемпературной секции 8, оснащенной прямым и обратным ходом хладагента, прямым ходом природного газа и обратным ходом отпарного газа. Во втором варианте низкотемпературная секция выполнен в виде двухпоточного теплообменника «отпарной газ/ первая часть природного газа» 13 и трехпоточного теплообменника «прямой и обратный хладагент/вторая часть природного газа» 14. Между секциями на линии природного газа расположен блок 12 очистки и осушки, который также расположен на линии 21 подачи топливного газа из линии 20 отпарного газа между ее примыканием к линии природного газа перед компрессором 1 и низкотемпературной секцией теплообменника. Техническим результатом является снижение загрузки адсорбента.
