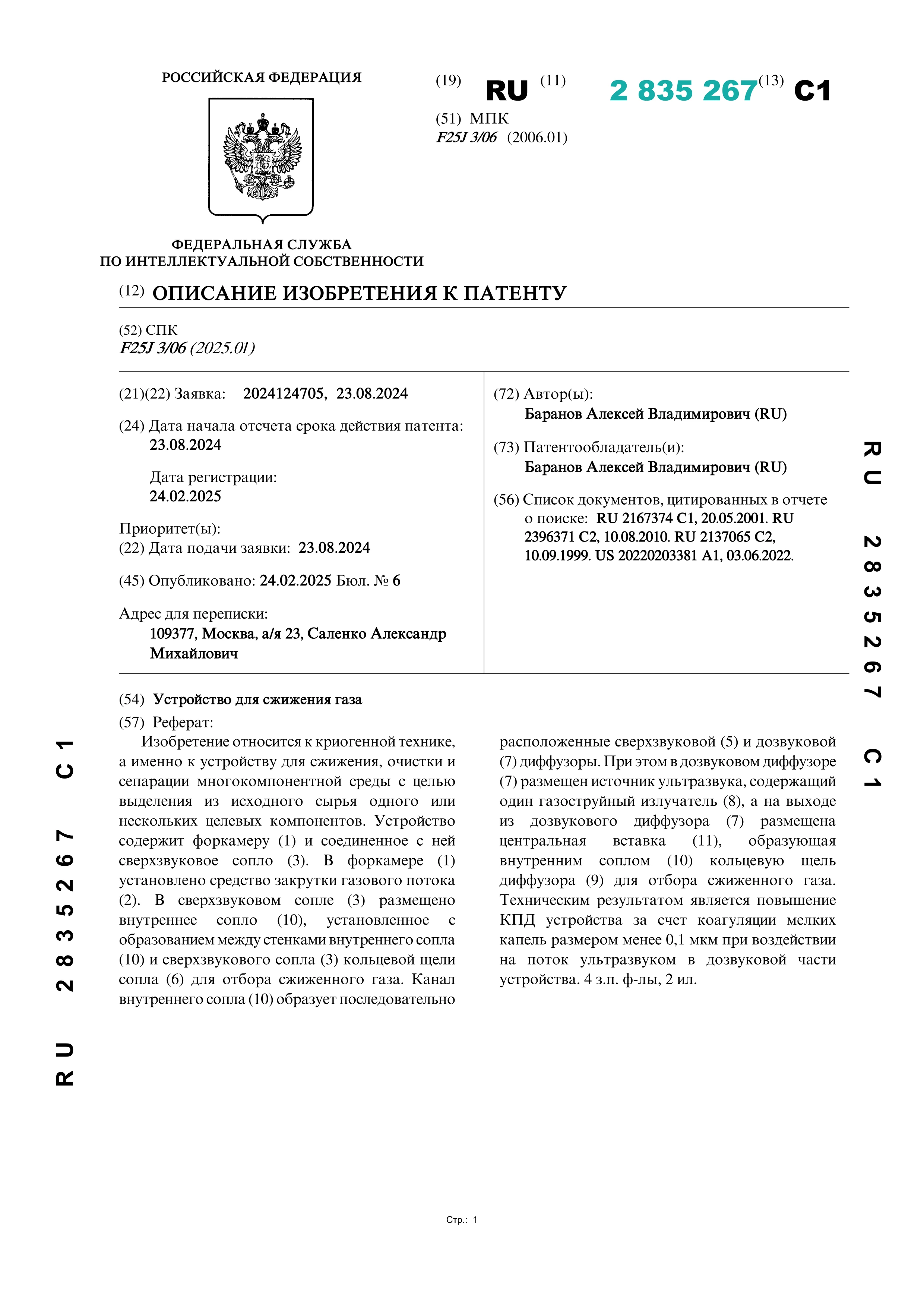

Устройство для сжижения газа

Изобретение относится к криогенной технике, а именно к устройству для сжижения, очистки и сепарации многокомпонентной среды с целью выделения из исходного сырья одного или нескольких целевых компонентов. Устройство содержит форкамеру (1) и соединенное с ней сверхзвуковое сопло (3). В форкамере (1) установлено средство закрутки газового потока (2). В сверхзвуковом сопле (3) размещено внутреннее сопло (10), установленное с образованием между стенками внутреннего сопла (10) и сверхзвукового сопла (3) кольцевой щели сопла (6) для отбора сжиженного газа. Канал внутреннего сопла (10) образует последовательно расположенные сверхзвуковой (5) и дозвуковой (7) диффузоры. При этом в дозвуковом диффузоре (7) размещен источник ультразвука, содержащий один газоструйный излучатель (8), а на выходе из дозвукового диффузора (7) размещена центральная вставка (11), образующая внутренним соплом (10) кольцевую щель диффузора (9) для отбора сжиженного газа. Техническим результатом является повышение КПД устройства за счет коагуляции мелких капель размером менее 0,1 мкм при воздействии на поток ультразвуком в дозвуковой части устройства.
