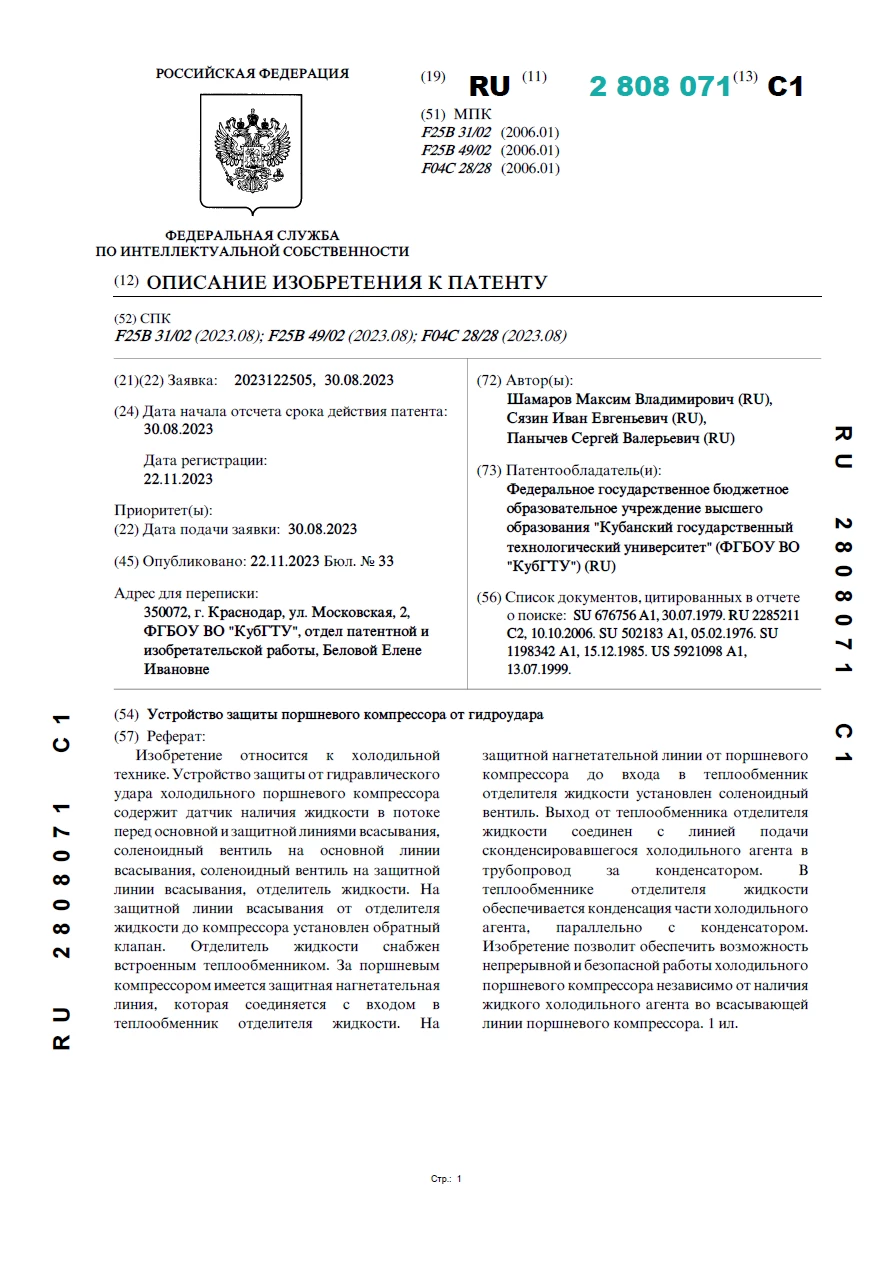

Устройство защиты поршневого компрессора от гидроудара

Устройство защиты поршневого компрессора от гидроудара

Автор: Шамаров М. В., Сязин И. Е., Панычев С. В.

Год: 2023Язык: РусскийТип: Патенты

Изобретение относится к холодильной технике. Устройство защиты от гидравлического удара холодильного поршневого компрессора содержит датчик наличия жидкости в потоке перед основной и защитной линиями всасывания, соленоидный вентиль на основной линии всасывания, соленоидный вентиль на защитной линии всасывания, отделитель жидкости. На защитной линии всасывания от отделителя жидкости до компрессора установлен обратный клапан. Отделитель жидкости снабжен встроенным теплообменником. За поршневым компрессором имеется защитная нагнетательная линия, которая соединяется с входом в теплообменник отделителя жидкости. На защитной нагнетательной линии от поршневого компрессора до входа в теплообменник отделителя жидкости установлен соленоидный вентиль. Выход от теплообменника отделителя жидкости соединен с линией подачи сконденсировавшегося холодильного агента в трубопровод за конденсатором. В теплообменнике отделителя жидкости обеспечивается конденсация части холодильного агента, параллельно с конденсатором. Изобретение позволит обеспечить возможность непрерывной и безопасной работы холодильного поршневого компрессора независимо от наличия жидкого холодильного агента во всасывающей линии поршневого компрессора.
