Пояснения к вопросу в канале Академии Криофрост от 15.05.2025. Вопрос заключался в классификации транскритических систем на R744, необходимо было указать бустерную систему.

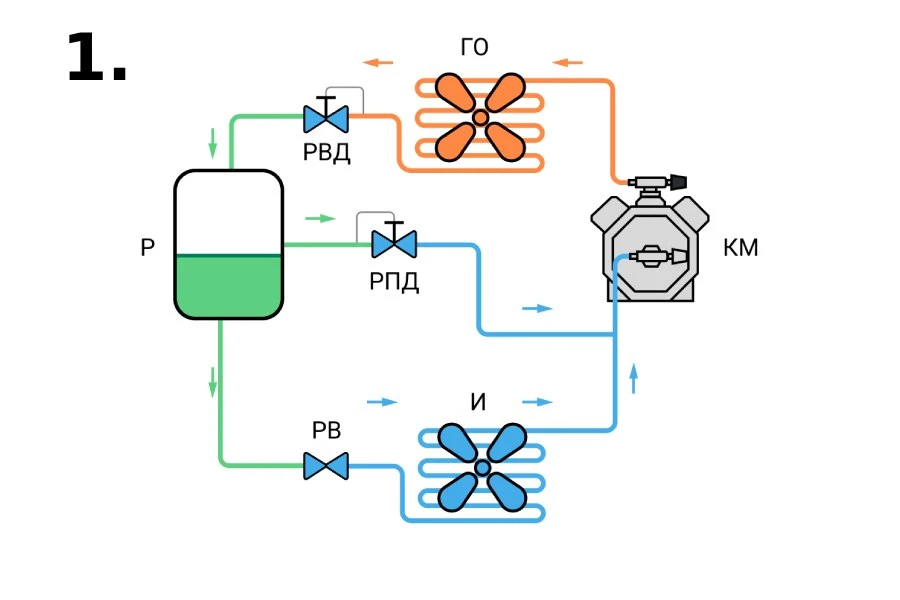

На схеме 1 представлена принципиальная схема одноступенчатой транскритической холодильной установки на СО2.
На схеме 3 указана система с параллельными компрессорами. Параллельные компрессора позволяет эффективно откачивать избыточный пар из ресивера при максимально возможных давлениях в газоохладителе, что особенно важно для работы в условиях жаркого климата.

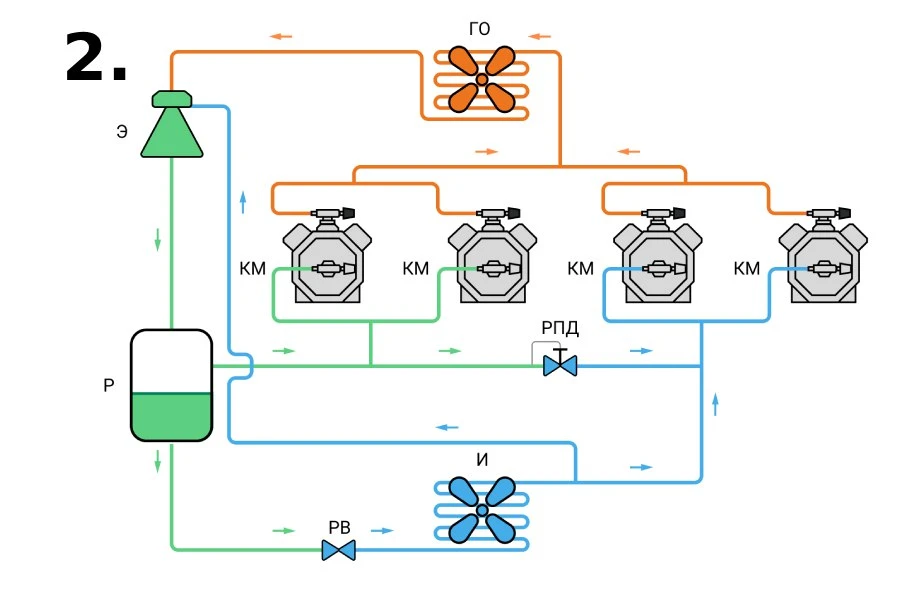

На схеме 2 показана система с параллельными компрессорами и эжектором высокого давления. Эжекторы откачивают часть потока пара низкого давления из всасывающей линии за счет энергии потока хладагента высокого давления из газоохладителя, тем самым облегчая работу основным компрессорам.

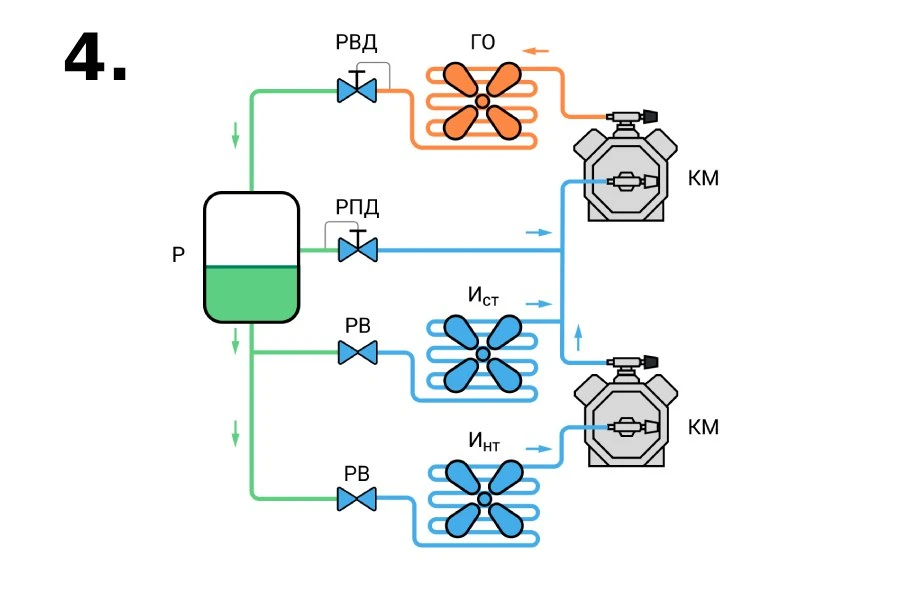

На схеме 4 изображена бустерная схема – схема с двумя испарителями при различных температурах кипения хладагента. Вспомогательный (бустерный) компрессор в такой схеме необходим для компенсации перепада давлений между НТ и СТ испарителями.
Правильный ответ - 4. Еще больше полезной информации на сайте co2.kriofrost.ru
