Крепление холодильных компрессоров

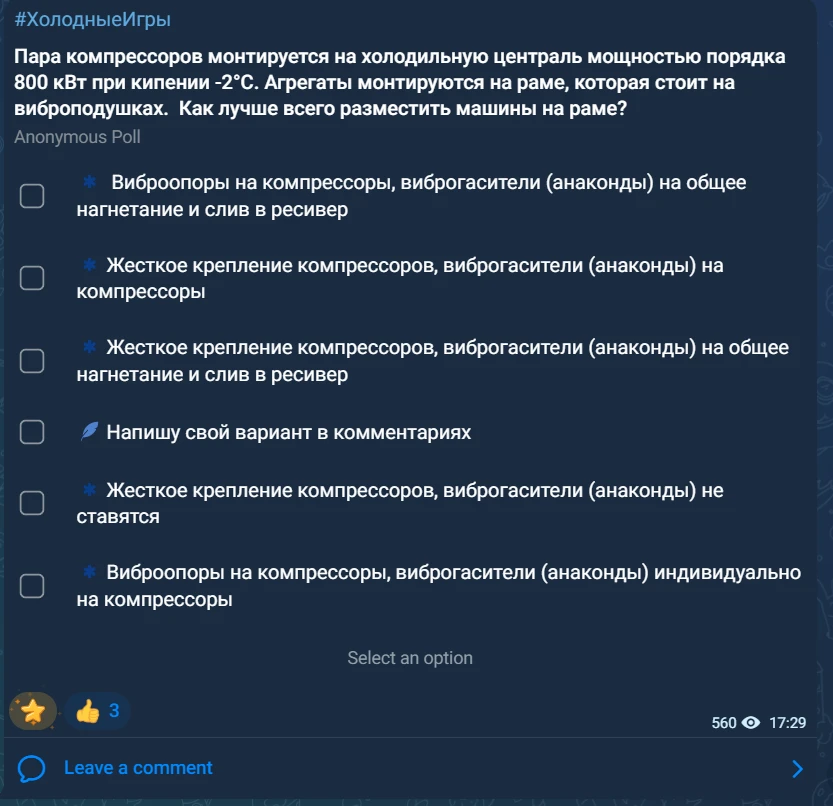

Пояснения к вопросу рубрики «Холодные Игры» от 23.07.2026.

Пара компрессоров монтируется на холодильную централь мощностью порядка 800 кВт при кипении -2°С. Агрегаты монтируются на раме, которая стоит на виброподушках. Как лучше всего разместить машины на раме?

— так звучал вопрос.

Наличие подвижных деталей в машинах приводит к возникновению вибраций в металле. Пульсации газа ввиду неравномерности подачи хладагента приводят к вибрации трубопроводов. Устранить их целиком конструктивно (в составе компрессора) практически невозможно.

Вибрации трубопроводов на большой длине могут приводить к перетиранию медных патрубков витых теплообменных аппаратов и растрескиванию паянных швов, что приведет к серьезным утечкам хладагента.

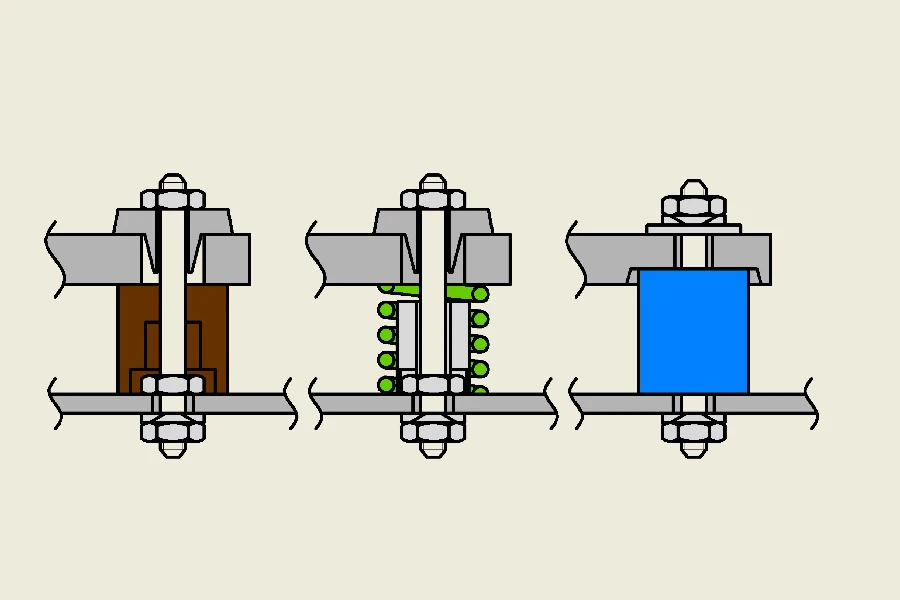

В маленьких компрессорах (герметичных поршневых машинах) шатунно-поршневая группа и электродвигатель установлены в корпусе через пружинные опоры, а сам корпус стоит на резиновых подушках. Малая масса и мощность системы особо больше ничего и не требуют.

Для более крупных машин задача выглядит интереснее. Тут дополнительно может пострадать и фундамент помещения. По итогу необходимо определить следующие параметры:

1. Как крепить раму к фундаменту;

2. Как крепить компрессоры на раму;

3. Как защитить длинные трубопроводы от вибрации.

Принцип достаточно простой — каждая виброизолированная масса должна иметь гибкие связи со всем, что остаётся неподвижным.

1. Если компрессор подвижен относительно рамы, гибкость нужна между компрессором и трубопроводами рамы.

2. Если рама подвижна относительно здания, гибкость нужна на границе «централь — внешние трубопроводы здания».

3. Электрокабели, маслопроводы, дренажи, импульсные трубки и кабельные лотки также не должны шунтировать виброопоры.

4. «Анаконда» не исправляет неправильно подобранную виброизоляцию и не должна работать как компенсатор постоянной несоосности.

В вопросе было отмечено, что рама стоит на подушках, а значит подвижна. Крепить компрессоры необходимо жестко (система с подвижными компрессорами на подвижной раме недопустима). Значит “монолит” рама-компрессоры должен быть развязан либо “анакондами” на границах централи, либо гибкими вставками необходимо развязать и компрессоры и границы.

Вывод: в представленных условиях 3 - жесткое крепление компрессоров и “анаконды” на границах централи.
