Охлаждение головок поршневых компрессоров

Пояснения к вопросу на Telegram-канале Академии Криофрост от 25.06.2026.

После ночной стоянки компрессор запустился с гулом, через минуты сработала защита по давлению масла. Масло в картере мутное, уровень выше нормы. Компрессор с водяным охлаждением, температура падала до +5°С. В чём наиболее вероятная причина?
— так звучал вопрос.

У машин, работающих на низкий холод (даже двухступенчатых), при высоких значениях степеней сжатия температура газа на нагнетании может оказаться опасно высокой.

Для большинства полиэфирных масел рекомендуемая температура не превышает 120 °С. Бо́льший нагрев может привести к образованию нагара на клапанах, раскислению масла и другим неприятным факторам. Минеральные масла воздушных компрессоров порой выдерживают нагрев до 180 °С, что само по себе тоже не очень много.

Для природных хладагентов (R717, R744) с коэффициентом адиабаты 1,3 перегрев газа на нагнетании часто является проблемой даже на среднем холоде.

Организовать охлаждение цилиндров технически возможно, хоть и крайне затруднительно. Однако серийные машины такой конструкции встречаются крайне редко.

Более простым и популярным методом охлаждения проточной части на нагнетании оказалась установка внешней “системы охлаждения”.

В наиболее простых вариантах поверх компрессора на специальном кронштейне устанавливается осевой вентилятор. Воздух омывает картер и головки блоков, снимая с них тепловую нагрузку.

Бо́льшие плотности энергии отводить приходится уже жидкостью. В таких системах головки цилиндров изготавливаются со специальными полостями для прохождения охлаждающей жидкости. Порядок подключения головок, как правило, указывается в документации машины.

Система, однако, не идеальна. Так, в описанной задаче машина не смогла штатно запуститься при длительном простое. Отсутствие упоминания системы подогрева картера в условиях задачи могло запутать, что справедливо было подмечено в комментариях к посту.

Варианты ответа были следующие:

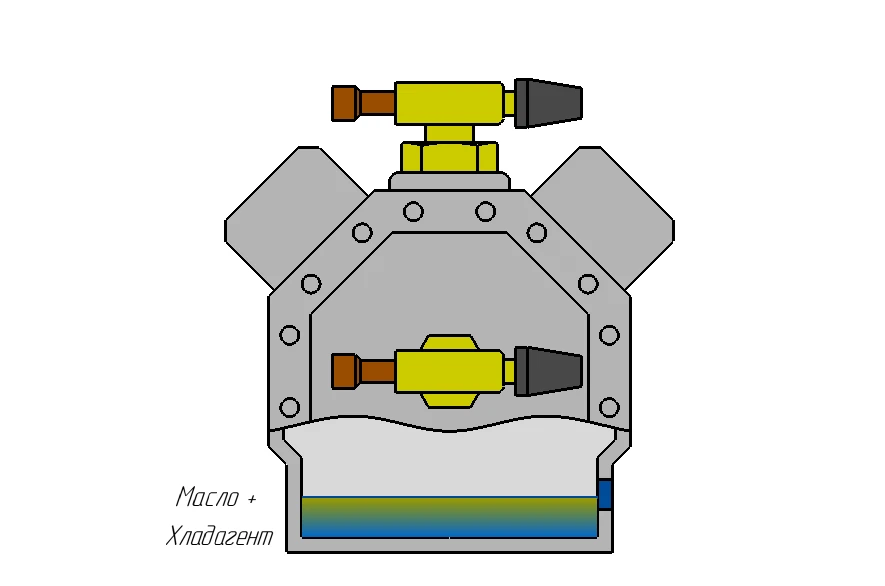

В картере сконденсировался хладагент, масло вспенилось, давление масла упало - наиболее вероятная причина. При длительном простое установки, корпус компрессора мог стать самой холодной деталью системы. Смесь масла и хладагента занимает значительный объем, что привело к “ложному” повышению уровня. При этом смазывающие свойства значительно ухудшаются, что может объяснить внезапный гул при работе. Прозрачность масла тоже изменяется, смесь становится менее прозрачной (но не чернеет, как при раскислении масла).
Вода замёрзла в рубашке, разорвало цилиндр: механическое разрушение привело бы к гораздо более серьезным последствиям, утечке хладагента или заливу картера теплоносителем. Плюс в задаче отмечено, что температура хоть и низкая, но плюсовая (даже в предположении, что для охлаждения используется обычная вода).
Варианты “Загустело масло, забился фильтр”, “Сломался клапан регулирования подачи масла” и “Износился маслонасос, упала производительность” не объясняют выросший уровень масла.
Вариант “Замерз конденсат на всасе, перекрыл подачу паров” тоже не является верным: все же хладагент R404a не получится довести до кристаллизации при температуре +5 °С.

Вывод: системы охлаждения корпуса компрессоров позволяют расширить “конверт” применения машины, но могут вызывать и дополнительные затруднения при работе. Правильный ответ - 1. В картере сконденсировался хладагент, масло вспенилось, давление масла упало.
