Пояснения к вопросу рубрики «Холодные Игры» от 16.07.2026.

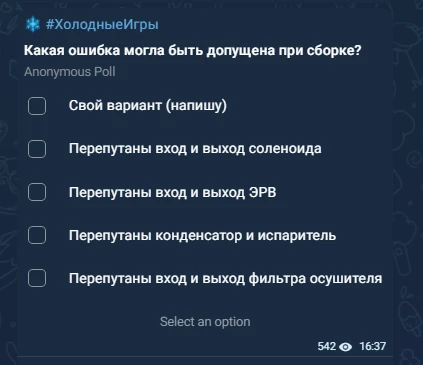

При проведении соревнований по монтажу холодильного оборудования во время испытаний выявилась следующая ситуация: жидкость в ресивере есть, переохлаждение на конденсаторе есть, но холодопроизводительность крайне мала и машина порой уходит на вакуум. Какая ошибка могла быть допущена при сборке?
— так звучал вопрос.

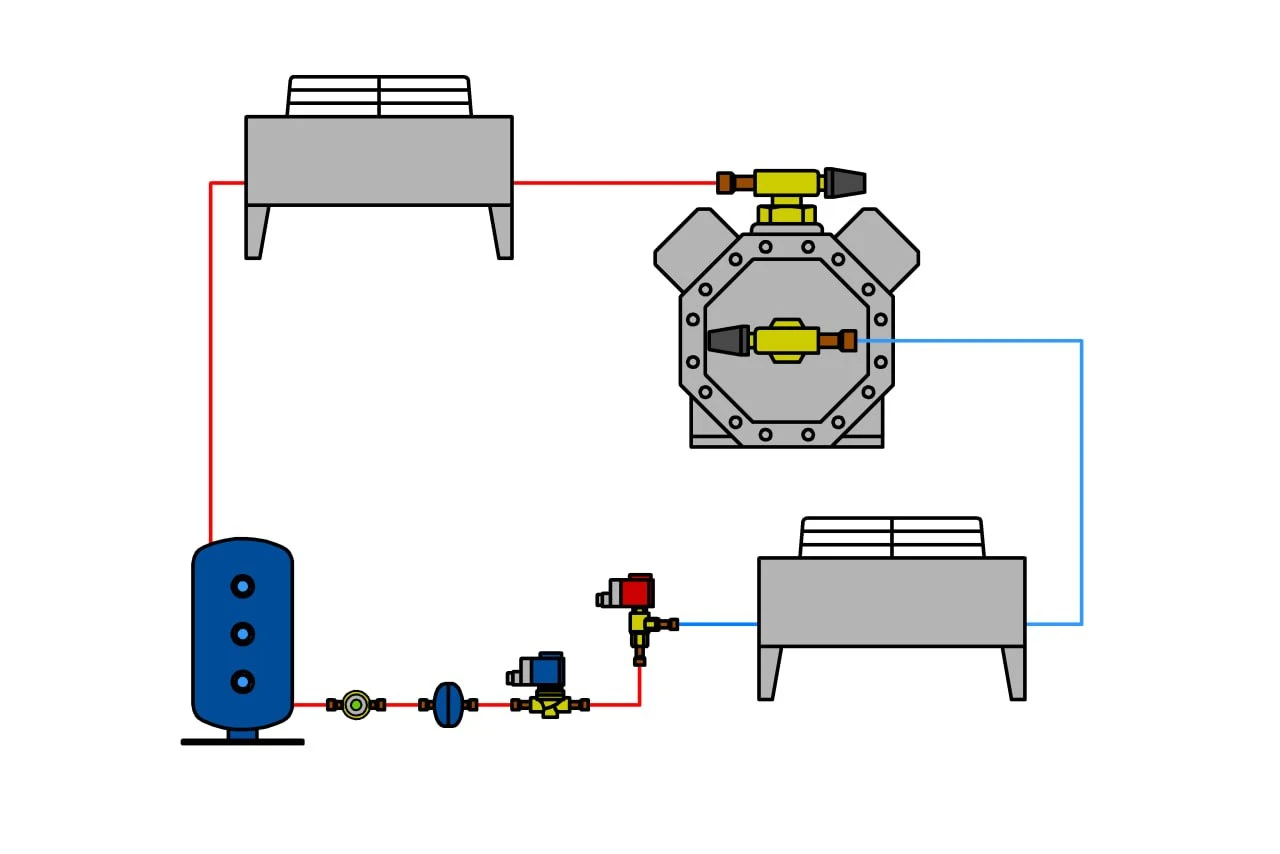

Представленная на картинке схема и впрямь содержит несколько неточностей. Смотровое стекло, установленное до фильтра, не позволяет оценить качество жидкости на входе в испаритель. Например, неправильно подобранный фильтр, либо же его установка задом наперед могут привести к существенному росту гидросопротивления, на компенсацию которого переохлаждения просто не хватит. Тогда, ввиду предварительного дросселирования, начнутся проблемы с заполнением испарителя и уход компрессора на вакуум.
По рисунку испарителя довольно сложно определить его конструкцию: не получается увидеть ни паук, ни коллекторы. Ошибка в применении аппарата без распределительного устройства приведет к неравномерному заполнению трубок хладагентом. Это приведет к существенному снижению производительности аппарата, а значит и падению холодопроизводительности и уходу машины на вакуум.
Дополнительно стоит уточнить подключение ЭРВ. Двунаправленные ЭРВ (они же bi-flow) весьма распространены в тепловых насосах, как правило они имеют отдельную литеру в названии для подчеркивания такой особенности. Для простых ТРВ и ЭРВ конфигурация входа и выхода крайне важна для корректной работы устройства. Ошибка в направлении может проявиться, в том числе, и описанными выше симптомами.
ВЫВОД: в представленной задаче (на основе известных данных) перепутать можно было ВСЁ, включая соленоидный клапан (хоть эта неисправность и проявится при остановке системы)
