Особенности конструкции компрессоров. Часть 3. Invotech

Максим Талызин
Особенности конструкции компрессоров Invotech

В настоящее время многие европейские производители компрессоров ушли с российского рынка, освободив дорогу китайским производителям.

В холодильных установках стали использоваться как компрессоры низкого качества, так и достаточно высокотехнологичные модели.

Сегодня мы расскажем о конструктивных особенностях компрессоров, известных под торговой маркой Invotech.

Поскольку компания была основана в 2011 году выходцами из китайского подразделения Emerson, конструктивные особенности во многом повторяют компрессоры, известные под торговой маркой Copeland.

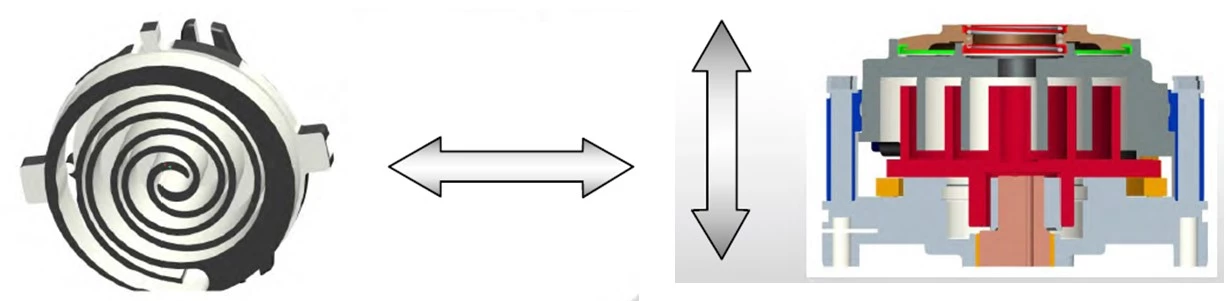

В компрессорах реализовано радиальное и осевое согласование спиралей (рис. 1). Причем осевое согласование выполнено по полной аналогии с компрессорами Emerson – в осевом направлении может перемещаться неподвижная (с точки зрения вращения) спираль (вспомним как реализован данный элемент в конструкции компрессоров Danfoss).

Особенности конструкции компрессоров Invotech

Рис. 1

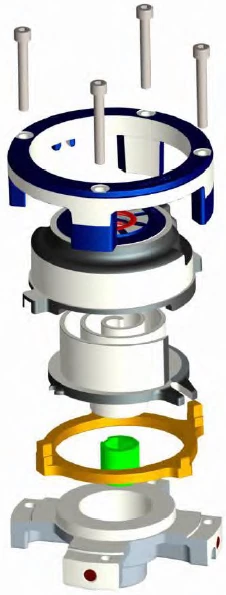

Конструкция спирального блока (рис. 2) выполнена таким образом, что позволяет снизить шум, производимый вращающейся спиралью, а также обеспечить более компактную конструкцию.

Особенности конструкции компрессоров Invotech

Рис. 2

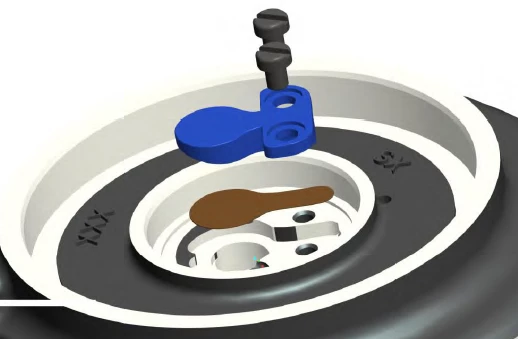

Конструкция динамического обратного клапана (рис. 3), защищенная патентом, предназначена для работы в средне и низкотемпературном диапазонах и позволяет работать при высоких степенях сжатия, также снижается время обратного вращения компрессора при остановках.

Особенности конструкции компрессоров Invotech

Рис. 3

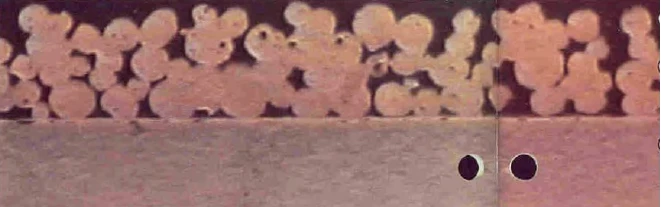

Применяемые подшипники скольжения (рис. 4) соответствуют общим тенденциям в компрессоростроении – на металлическом основании располагается слой бронзы, покрытый тефлоном.

Особенности конструкции компрессоров Invotech

Рис. 4

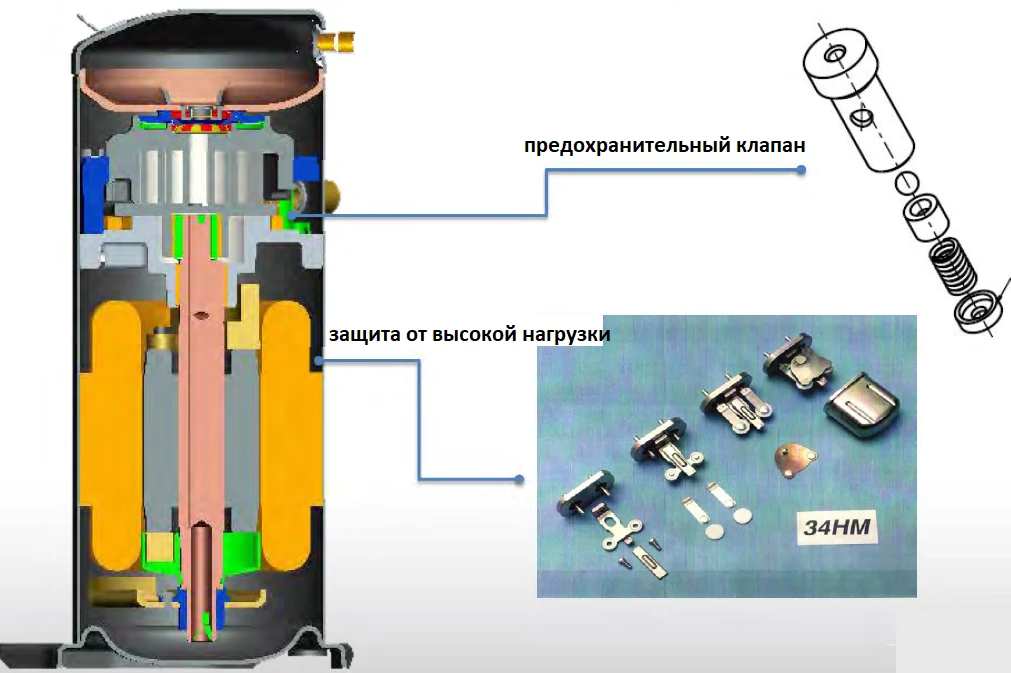

В корпусе компрессора (рис. 5) реализована защита от превышения давления нагнетания (предохранительный клапан, соединяющий полость нагнетания с картером) и защита электродвигателя от превышения допустимой нагрузки.

Особенности конструкции компрессоров Invotech

Рис. 5

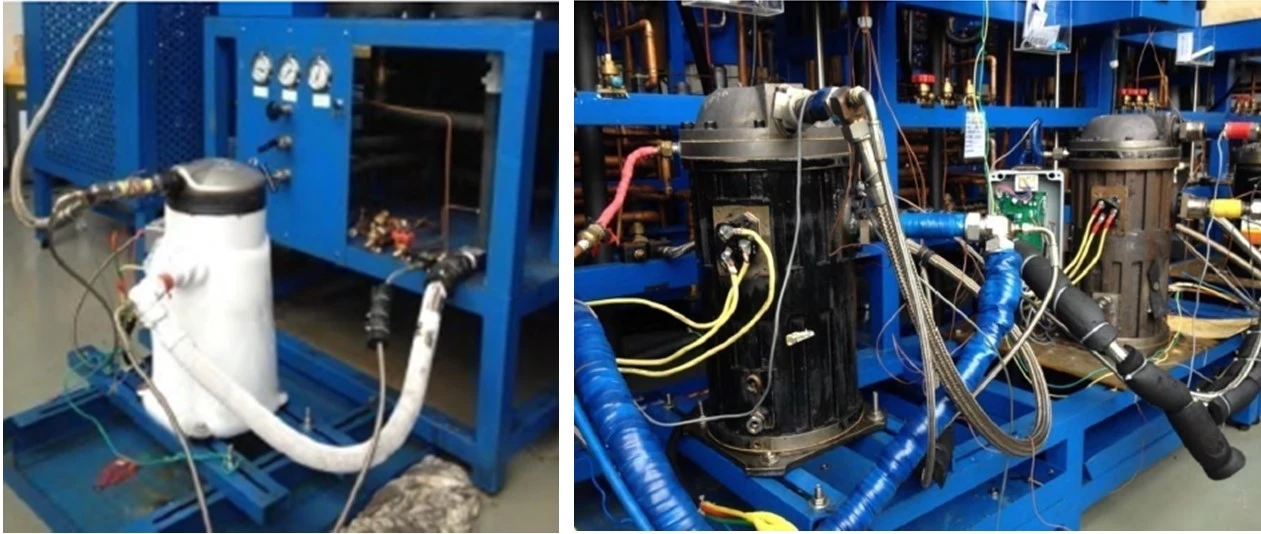

После сборки, компрессоры подвергаются серии испытаний (рис. 6), включающей: пуск компрессора при низком напряжении питающей сети, продолжительный запуск, пуск компрессора, заполненного жидким хладагентом, работу компрессора при высоком (вне допустимого рабочего диапазона) давлении нагнетания, работу с высокой нагрузкой, работу при высокой степени сжатия, работу с нарушением циркуляции масла.

Проверке подвергаются уровень шума, вибрации, энергоэффективность.

Особенности конструкции компрессоров Invotech

Рис. 6

Линейка компрессоров постоянно расширяется, как с точки зрения появления новых моделей, так и освоения новых областей применения. В нее входят компрессоры, предназначенные для применения на разных температурных уровнях (низком, среднем, высоком), компрессоры для тепловых насосов, компрессоры, предназначенные для работы с экономайзером, и многие другие…

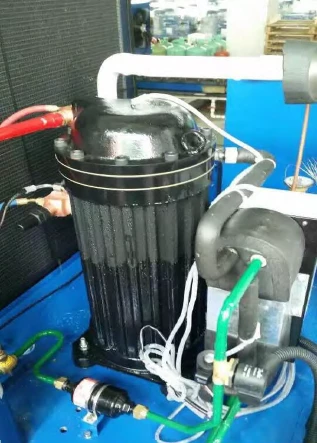

Особый интерес вызывают разборные спиральные компрессоры (рис. 7).

Особенности конструкции компрессоров Invotech

Рис. 7

Компрессоры данной торговой марки уже успели зарекомендовали себя с положительной стороны на российском рынке, как с точки зрения надежности, так и с точки зрения соответствия заявляемых данных реальным.

Автор: Максим Талызин, к.т.н, академик Международной Академии Холода, эксперт в области систем холодоснабжения, talyzin_maxim@mail.ru
