К вопросу об увеличении лимита заправки углеводородами

25 мая 2022 года Международная электротехническая комиссия (МЭК) опубликовала принятую в конце апреля седьмую редакцию стандарта "Частные требования к электрическим тепловым насосам, воздушным кондиционерам и осушителям", получившую обозначение IEC 60335-2-40:2022. Одним из заметных отличий нового стандарта от предыдущей версии стало увеличение лимита заправки хладагентами группы А3 (к ней, в частности, относятся пропан (R-290), изобутан (R-600a) и другие углеводороды) при соблюдении дополнительных требований к циркуляции воздушного потока и герметичности.

Ранее в сторону увеличения максимально допустимой заправки горючими хладагентами был пересмотрен другой стандарт той же группы — IEC 60335-2-89:2019, содержащий частные требования к торговому холодильному оборудованию со встроенным или выносным узлом конденсации хладагента или компрессором.

Стандарты МЭК носят рекомендательный характер, и для официального вступления в силу их требования должны быть отражены в национальных стандартах (UL 60335-2-89 и UL 60335-2-40 в США, EN 60335-2-89 и EN 60335-2-40 в Европе, GB 4706.102 и GB 4706.32 в Китае, ГОСТ IEC 60335-2-89 и ГОСТ IEC 60335-2-40 в России). Как правило, приведение национальных нормативных документов в соответствие с обновленными версиями международных стандартов занимает несколько лет. Можно с большой долей уверенности утверждать, что российская холодильная отрасль заинтересована в скорейшем вступлении в силу новых норм.

В ситуации, когда количество доступных на рынке гидрофторуглеродов (ГФУ), традиционно использующихся в качестве хладагентов для коммерческого холодильного оборудования, сокращается, а их стоимость – стремительно растет, увеличивается привлекательность углеводородных (УВ) хладагентов в качестве альтернативы. Помимо доступности, УВ-хладагенты отличаются высокой энергоэффективностью и не наносят вреда озоновому слою и климату Земли. Однако действующие нормы считают безопасной заправку холодильной системы не более чем 150 граммами горючего хладагента, например, пропана (R-290). Это ограничивает область применения УВ-хладагентов системами холодопроизводительностью около 1 кВт. Предусмотренное новым стандартом МЭК увеличение допустимого объема безопасной заправки до 500 граммов позволит осуществить переход с ГФУ на УВ-хладагенты в сегменте коммерческого холодильного оборудования более высокой мощности.

Возможность использования УВ-хладагентов в системах кондиционирования в настоящее время ограничивается не только действующей редакцией стандарта ГОСТ IEC 60335-2-40, но и другими нормативными документами. Так, свод правил СП 60.13330.2020 "Отопление, вентиляция и кондиционирование воздуха" разрешает использовать хладагенты группы А3 только установках технологического кондиционирования.

Максимально допустимый объем заправки горючим хладагентом в соответствии с новыми редакциями стандартов МЭК

IEC 60335-2-89:2019 "Частные требования к торговому холодильному оборудованию со встроенным или дистанционным узлом конденсации хладагента или компрессором"

Новая редакция международного стандарта МЭК IEC 60335-2-89, принятая в 2019 году, увеличила лимит заправки для горючих хладагентов со 150 граммов на холодильный контур до 500 граммов для хладагентов группы опасности А3 (к которой относятся все УВ-хладагенты) и до 1,2 кг для хладагентов групп опасности А2 и А2L.

Новые нормы распространяются на коммерческое холодильное оборудование, в перечень которого впервые включены аппараты для приготовления мороженого. В список также входят:

  • многоярусные шкафы-витрины
  • торговые автоматы со стеклянной дверцей
  • холодильники для напитков
  • прилавки обслуживания
  • аппараты шоковой заморозки и скороморозильные аппараты
  • холодильные шкафы с дверцами
  • холодильные витрины типа "гондола"
  • прилавки для мороженого
  • холодильные столы
  • охладители для разливных напитков со встроенным компрессором.

В перечень не входят холодильные камеры и камеры-витрины, дозаторы (диспенсеры) мороженого, диспенсеры (кулеры) для воды.

Стандартом также устанавливается зависимость минимально допустимой площади помещения для размещения оборудования от количества заправленного горючего хладагента.

Минимальная площадь помещения (в м2) рассчитывается как количество хладагента в контуре (в кг) разделенное на значение одной четвертой от нижнего предела воспламенения (НПВ, кг/м3) умноженное на 2,2 (предполагаемую высоту потолка в м).

Например, для системы, содержащей 494 грамма пропана, минимальная допустимая площадь помещения составит: 0,494/(2,2•0,25•0,038)=23,64 м2.

IEC 60335-2-40:2022 "Частные требования к электрическим тепловым насосам, воздушным кондиционерам и осушителям"

В предыдущей редакции международного стандарта МЭК IEC 60335-2-40 (и действующем в России ГОСТ IEC 60335-2-40-2020) заправка воспламеняющимся хладагентом без каких-либо дополнительных требований к площади помещения ограничена величиной 4•HПВ, то есть, в случае пропана (R-290)—4•0,038=0,152 кг. Увеличение заправки хладагентом группы А3 возможно при выполнении требований к площади помещения. Соответствующая зависимость выражена формулой mmax= 2,5•(НПВ)5/4•h0•(A)1/2, где А – площадь помещения, h0 – высота выпуска (при настенном монтаже кондиционера принимается равной 1,8 м). Согласно формуле, настенный кондиционер, установленный в помещении площадью 70 м2 может содержать не более 627 граммов пропана. В любом случае, величина заправки не может превышать 26•НПВ, для пропана это 988 граммов.

В новой редакции, принятой 29 апреля 2022 года, в частности, лимиты заправки хладагентами группы А3 увеличены при выполнении дополнительных условий.

Помимо требований к минимально допустимой площади помещения к таким условиям относятся:

  • дополнительные меры по повышению герметичности контура хладагента
  • организация циркуляции воздуха в помещении

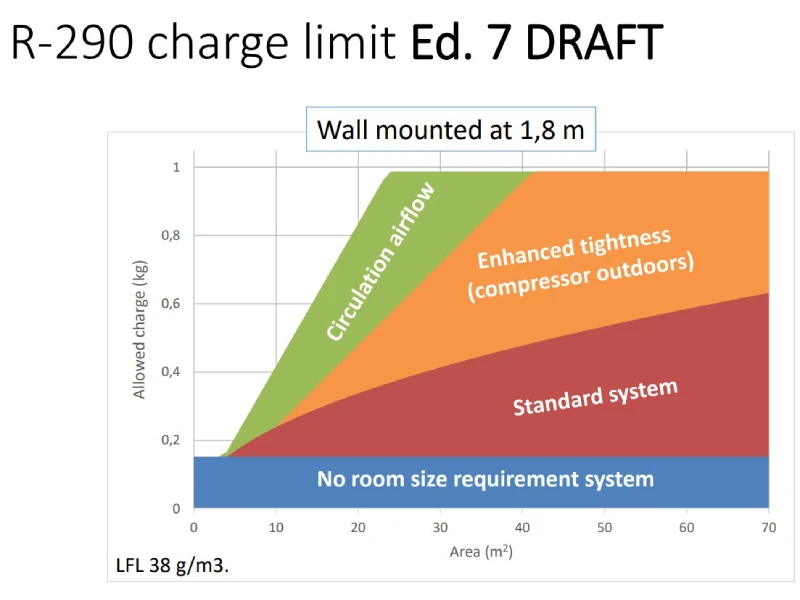

Так, при настенном монтаже выполнение этих условий позволит разместить кондиционер, заправленный максимально допустимым количеством пропана – 988 граммами – уже в помещении площадью всего 24 м2.

Источник: ozoneprogram.ru
