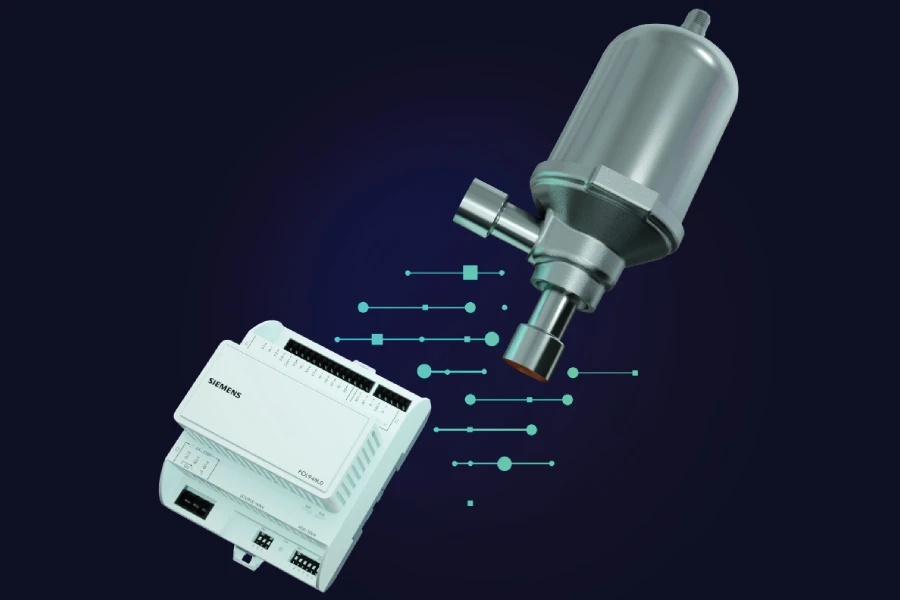

Siemens представил «самый быстрый» обратный клапан

Siemens представил «самый быстрый» обратный клапан

Компания Siemens утверждает, что ее новый магнитный расширительный клапан MVL702 окажет значительное влияние на «холодильные» процессы в тепловых насосах и чиллерах. Сообщается, что всего за 1 секунду клапан переходит из закрытого в 100-процентно открытое состояние и является самым быстрым клапаном на рынке.

Помимо быстродействия, его точность и обратная связь обеспечивают более высокую стабильность системы и дополнительную энергоэффективность.

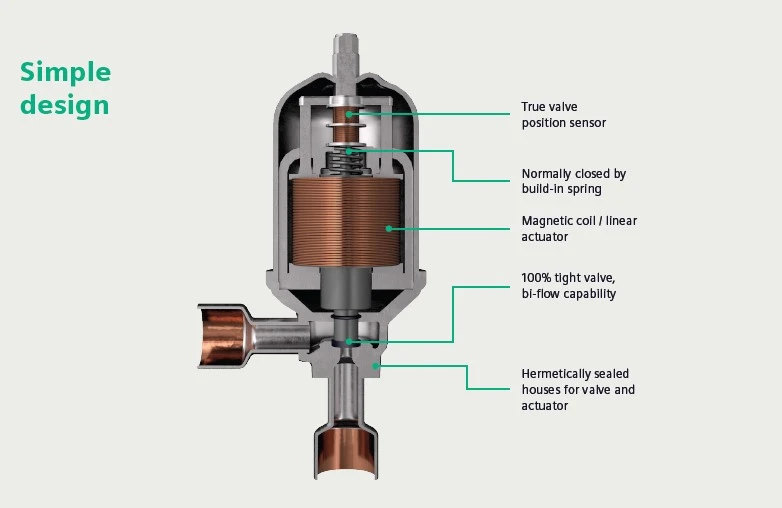

магнитный расширительный клапан MVL702

MVL702 механически закрывается в случае отключения питания или отсоединения кабеля, обеспечивая дополнительную безопасность и устраняя необходимость в дополнительных электромагнитных клапанах или батареях super-cap. Это снижает риск повреждения компрессора и приводит к упрощению конструкции оборудования и снижению первоначальных затрат.

Кроме того, сертификация по стандарту A3 позволяет использовать MVL702 с углеводородными хладагентами.

Линейный магнитный привод напрямую управляет клапаном, поэтому нет трения или механического люфта, а также нет необходимости в смазке.

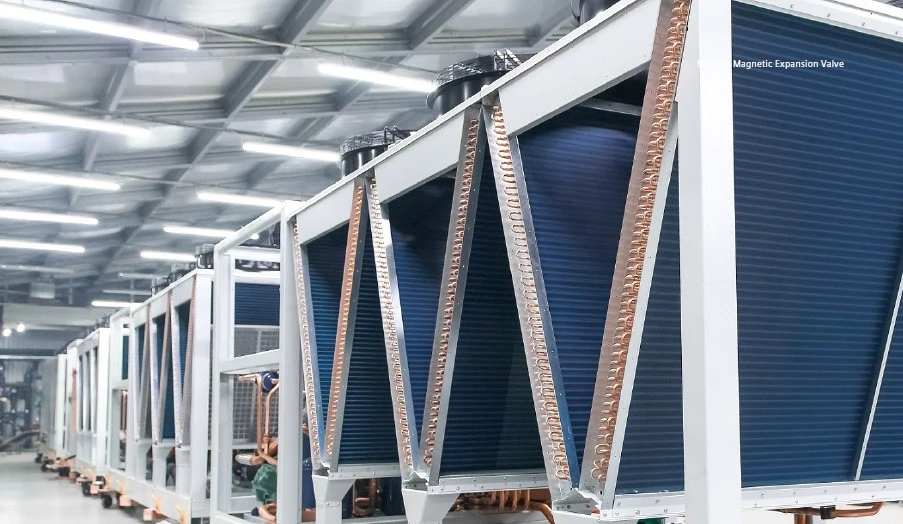

В ходе испытаний, проведенных совместно с компанией Refra, литовским производителем чиллеров, тепловых насосов и холодильного оборудования, новый магнитный расширительный клапан увеличил COP при нагреве на 8,3%.

магнитный расширительный клапан MVL702 испытания Refra

Этот результат достигнут за счет сочетания быстрого реагирования и высокоточного позиционирования клапана по сравнению с традиционным электронным расширительным клапаном с шаговым двигателем. Эти характеристики позволяют системе управления эффективно контролировать работу системы, обеспечивая минимальный перегрев хладагента на выходе из испарителя.

«В конечном счете, увеличение COP потенциально может позволить тепловому насосу вырабатывать на 21% больше тепла при использовании на 14% меньше энергии»,

— сообщает Siemens.

Магнитный расширительный клапан был испытан компанией Refra на двухконтурном реверсивном тепловом насосе «воздух-вода» общей тепловой мощностью 60 кВт. Один из двух идентичных контуров был оснащен магнитным расширительным клапаном, другой продолжал работать с обычным электронным расширительным клапаном. Оба контура были оснащены компрессорами VSD, работающими непрерывно при полной нагрузке и обеспечивающими температуру подаваемой воды от 30 до 32°C при температуре наружного воздуха -6°C. COP находился в среднем в диапазоне от 3,7 до 4,1.

Каждый контур работал с адаптивным регулятором перегрева, который постоянно снижал уставку перегрева в зависимости от стабильности управления. Настройки параметров были идентичными, ранее оптимизированными для обычных электронных расширительных клапанов. Испытания охватывали полный цикл работы, включая периоды оттаивания и отопления.

Хотя производительность обеих схем в период размораживания была очень похожей, схема, оснащенная магнитным расширительным клапаном, смогла значительно продлить период нагрева за счет более высокой температуры испарения, что объясняет удвоение увеличения COP - с 8,3 до 16,5% на протяжении всего цикла измерений. Чтобы получить надежные средние значения по результатам измерений быстро меняющегося процесса, время цикла было разделено на семь или восемь одинаковых отрезков для каждого испытания.

Контур, оснащенный магнитным расширительным клапаном, работал в среднем при перегреве 6,3K, в то время как при использовании обычного расширительного клапана с шаговым двигателем перегрев составлял 9,5К.

Помимо повышения COP, более низкие значения перегрева приводят к повышению температуры испарителя, что позволяет устройству работать дольше, прежде чем потребуется размораживание.
