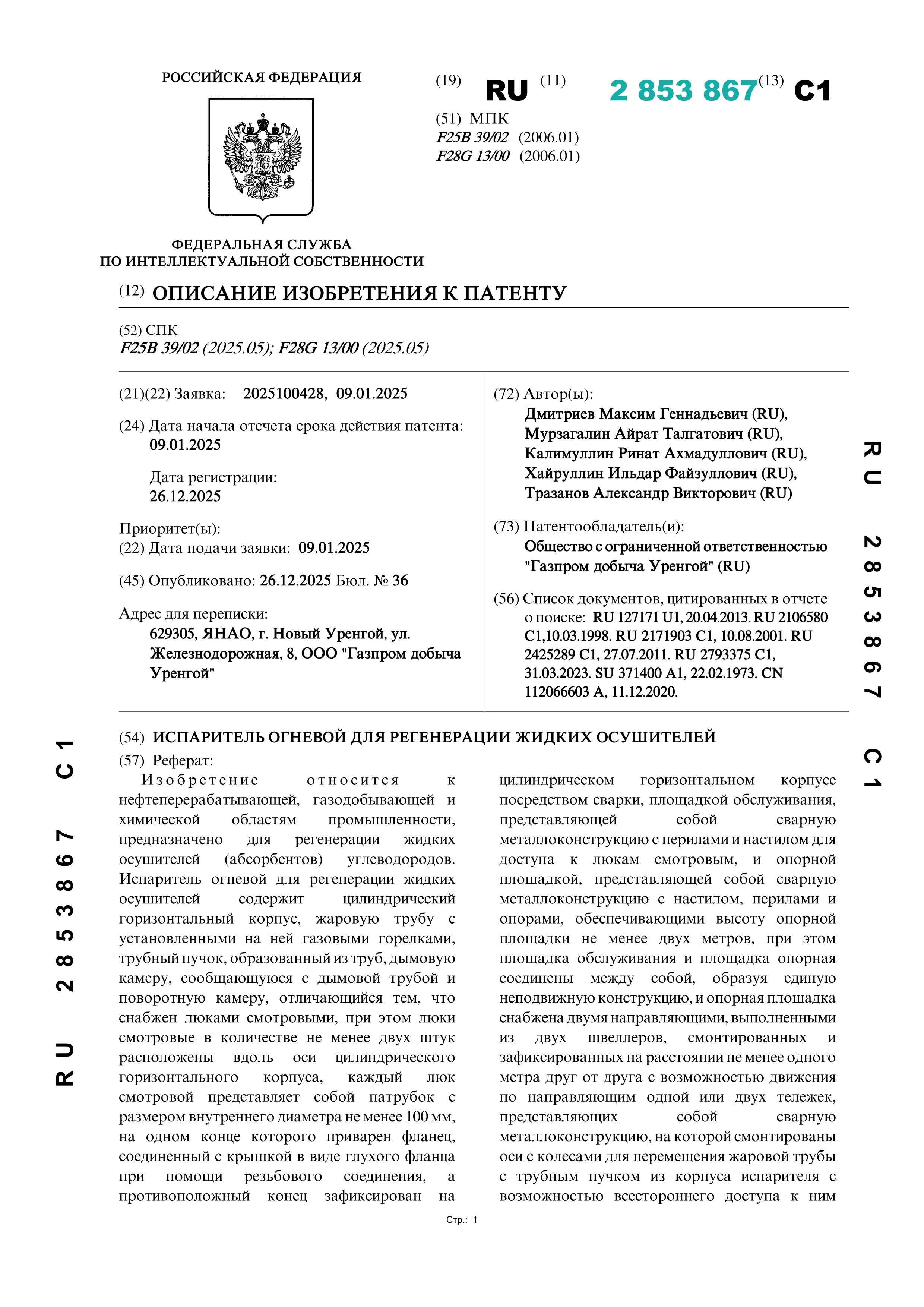

Испаритель огневой для регенерации жидких осушителей

Изобретение относится к нефтеперерабатывающей, газодобывающей и химической областям промышленности, предназначено для регенерации жидких осушителей (абсорбентов) углеводородов. Испаритель огневой для регенерации жидких осушителей содержит цилиндрический горизонтальный корпус, жаровую трубу с установленными на ней газовыми горелками, трубный пучок, образованный из труб, дымовую камеру, сообщающуюся с дымовой трубой и поворотную камеру, отличающийся тем, что снабжен люками смотровыми, при этом люки смотровые в количестве не менее двух штук расположены вдоль оси цилиндрического горизонтального корпуса, каждый люк смотровой представляет собой патрубок с размером внутреннего диаметра не менее 100 мм, на одном конце которого приварен фланец, соединенный с крышкой в виде глухого фланца при помощи резьбового соединения, а противоположный конец зафиксирован на цилиндрическом горизонтальном корпусе посредством сварки, площадкой обслуживания, представляющей собой сварную металлоконструкцию с перилами и настилом для доступа к люкам смотровым, и опорной площадкой, представляющей собой сварную металлоконструкцию с настилом, перилами и опорами, обеспечивающими высоту опорной площадки не менее двух метров, при этом площадка обслуживания и площадка опорная соединены между собой, образуя единую неподвижную конструкцию, и опорная площадка снабжена двумя направляющими, выполненными из двух швеллеров, смонтированных и зафиксированных на расстоянии не менее одного метра друг от друга с возможностью движения по направляющим одной или двух тележек, представляющих собой сварную металлоконструкцию, на которой смонтированы оси с колесами для перемещения жаровой трубы с трубным пучком из корпуса испарителя с возможностью всестороннего доступа к ним непосредственно на опорной площадке перед корпусом. Технический результат - повышение эксплуатационную надежность внутренних теплообменных поверхностей за счет проведения технического обслуживания и ремонта непосредственно на месте демонтажа или монтажа труб, что позволит исключить риски повреждения труб при кантовании и транспортировке.
