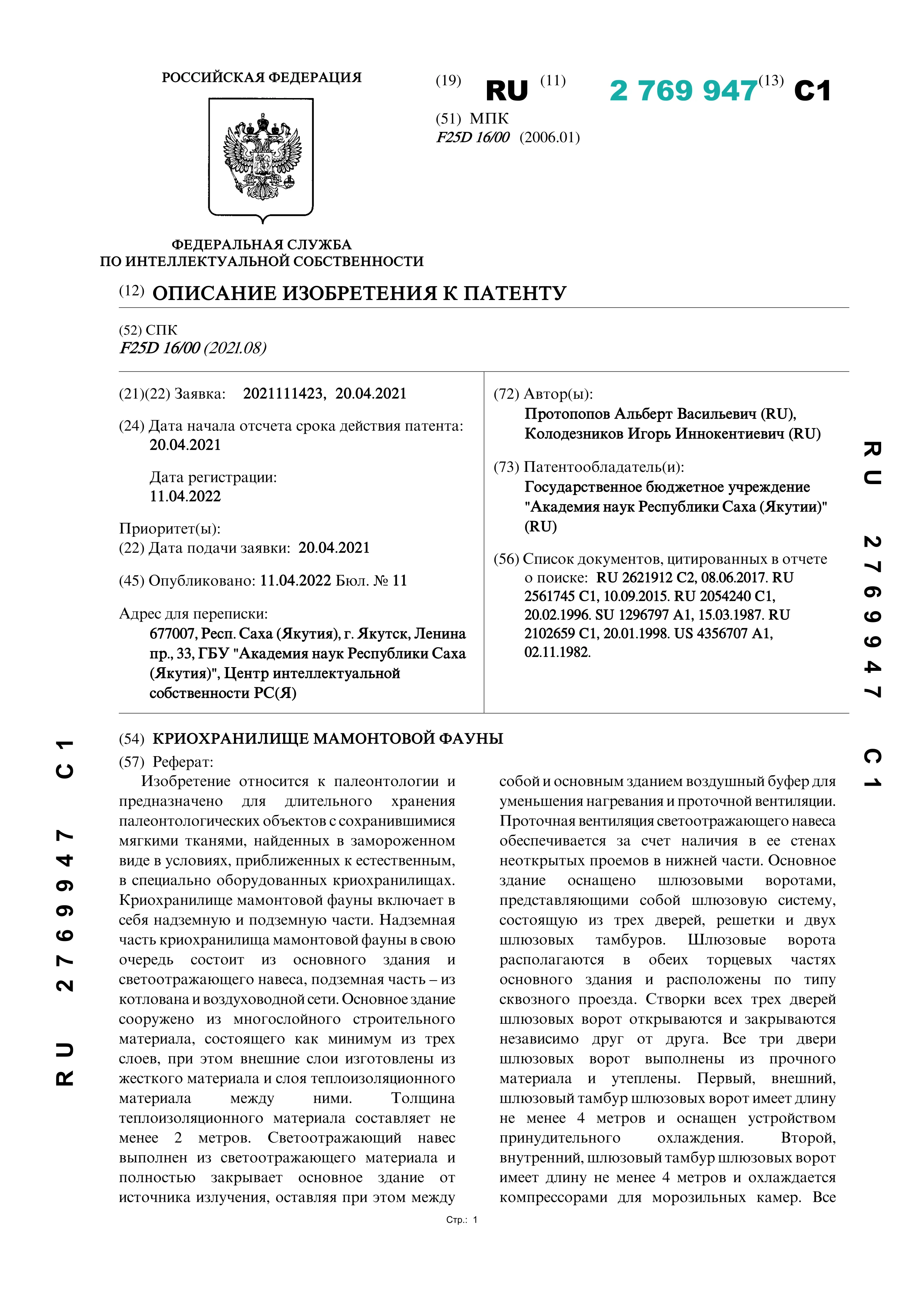

Криохранилище мамонтовой фауны

Криохранилище мамонтовой фауны

Автор: Протопопов А. В., Колодезников И. И.

Год: 2021Язык: РусскийТип: Патенты

Изобретение относится к палеонтологии и предназначено для длительного хранения палеонтологических объектов с сохранившимися мягкими тканями, найденных в замороженном виде в условиях, приближенных к естественным, в специально оборудованных криохранилищах. Криохранилище мамонтовой фауны включает в себя надземную и подземную части. Надземная часть криохранилища мамонтовой фауны в свою очередь состоит из основного здания и светоотражающего навеса, подземная часть – из котлована и воздуховодной сети. Основное здание сооружено из многослойного строительного материала, состоящего как минимум из трех слоев, при этом внешние слои изготовлены из жесткого материала и слоя теплоизоляционного материала между ними. Толщина теплоизоляционного материала составляет не менее 2 метров. Светоотражающий навес выполнен из светоотражающего материала и полностью закрывает основное здание от источника излучения, оставляя при этом между собой и основным зданием воздушный буфер для уменьшения нагревания и проточной вентиляции. Проточная вентиляция светоотражающего навеса обеспечивается за счет наличия в ее стенах неоткрытых проемов в нижней части. Основное здание оснащено шлюзовыми воротами, представляющими собой шлюзовую систему, состоящую из трех дверей, решетки и двух шлюзовых тамбуров. Шлюзовые ворота располагаются в обеих торцевых частях основного здания и расположены по типу сквозного проезда. Створки всех трех дверей шлюзовых ворот открываются и закрываются независимо друг от друга. Все три двери шлюзовых ворот выполнены из прочного материала и утеплены. Первый, внешний, шлюзовый тамбур шлюзовых ворот имеет длину не менее 4 метров и оснащен устройством принудительного охлаждения. Второй, внутренний, шлюзовый тамбур шлюзовых ворот имеет длину не менее 4 метров и охлаждается компрессорами для морозильных камер. Все тамбуры шлюзовых ворот снабжены выносными термодатчиками. Компрессоры для замораживания монтируются в основном здании и в случае повышения температуры во внутренних помещениях основного здания 1 выше минус 18 градусов по Цельсию должны с помощью устройств управления и контрольно- измерительных приборов генерировать холод в основном здании. Размеры основного здания по внешнему периметру варьируются от 300 квадратных метров и более. Внутреннее пространство основного здания сконструировано таким образом, чтобы в случае необходимости могло быть разделено на отдельные помещения с помощью сборно-разборных конструкций. Ширина коридора между этими отдельными помещениями должна составлять не менее 4 метров. Внутри основного здания также находятся герметичные камеры, где можно создать нейтральную газовую атмосферу из азота. Стены, потолок и частично полы основного здания выложены плитами из льда с добавлением повареной соли в соотношении 10 частей воды на 3 части поваренной соли, заключенными в оболочки из биоинертного материала. Швы между плитами из льда глазируются водой и снегом. При установлении стабильно низких температур наружного воздуха, например минус 20 градусов по Цельсию и ниже, шлюзовые ворота 3 перекрываются только решетками, а двери остаются открытыми. Подземная часть криохранилища мамонтовой фауны состоит из котлована и воздуховодной сети. Котлован имеет глубину не менее 4 метров и на 3 метра выступает за границы внешнего периметра основного здания. Дно и стены котлована покрываются подземным теплоизоляционным материалом, укрепленным стенками из алюминия. Толщина подземного теплоизоляционного материала не менее 1 метра. Котлован оснащен вертикальными холодовыми обсадными колоннами и горизонтальными холодовыми трубами. Вертикальные холодовые обсадные колонны и горизонтальные холодовые трубы соединяются в одну воздуховодную сеть. После создания воздуховодной сети котлован засыпается грунтом, обладающим высокой теплоемкостью и способным запасать холод. Вертикальные холодовые обсадные колонны идут по периметру воздуховодной сети и в середине, имеют выходы на поверхность вдоль внешней стены основного здания и в ее внутренние помещения. Вертикальные холодовые колодцы оснащены запорными крышками для обеспечения герметизации воздуховодной сети. Наружные части вертикальных холодовых обсадных колонн дополнительно снабжены съемным теплоизолирующим изделием для регуляции температуры воздуха внутри воздуховодной сети. Для увеличения теплоемкости грунта под криохранилищем мамонтовой фауны ледяные плиты внутри основного здания и прилегающий грунт к нему могут быть просолены пищевой солью. Использование заявляемого технического решения позволит повысить эффективность хранения палеонтологических объектов в естественном виде в виде мерзлых мумий в течение всего года, устранит или минимизирует риск нарушения правил и условий хранения палеонтологических объектов, расширит возможности проведения многих видов научных исследований, обеспечит санитарно- эпидемиологическую безопасность, снизит энергетические затраты криохранилища для мамонтовой фауны и повысит его автономность.
