Насосный бак, ректификационная установка и способ низкотемпературной ректификации

Насосный бак, ректификационная установка и способ низкотемпературной ректификации

Автор: Баус М., Флегиль Ф., Лаухнер Д.

Год: 2017Язык: РусскийТип: Патенты

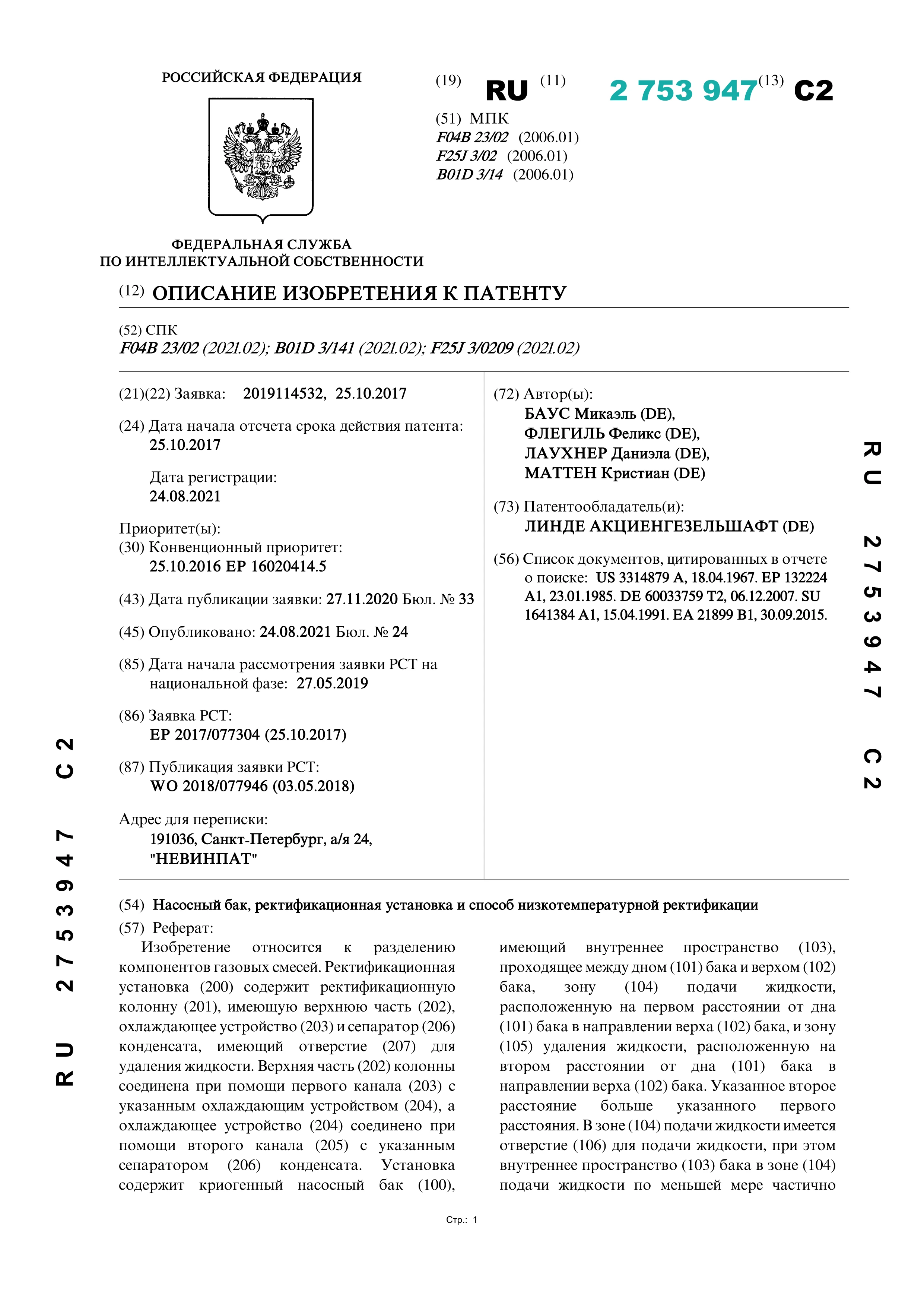

Изобретение относится к разделению компонентов газовых смесей. Ректификационная установка (200) содержит ректификационную колонну (201), имеющую верхнюю часть (202), охлаждающее устройство (203) и сепаратор (206) конденсата, имеющий отверстие (207) для удаления жидкости. Верхняя часть (202) колонны соединена при помощи первого канала (203) с указанным охлаждающим устройством (204), а охлаждающее устройство (204) соединено при помощи второго канала (205) с указанным сепаратором (206) конденсата. Установка содержит криогенный насосный бак (100), имеющий внутреннее пространство (103), проходящее между дном (101) бака и верхом (102) бака, зону (104) подачи жидкости, расположенную на первом расстоянии от дна (101) бака в направлении верха (102) бака, и зону (105) удаления жидкости, расположенную на втором расстоянии от дна (101) бака в направлении верха (102) бака. Указанное второе расстояние больше указанного первого расстояния. В зоне (104) подачи жидкости имеется отверстие (106) для подачи жидкости, при этом внутреннее пространство (103) бака в зоне (104) подачи жидкости по меньшей мере частично разделено перегородкой (107), имеющей по меньшей мере одну поверхность. Указанная перегородка расположена таким образом, что по меньшей мере одна из ее поверхностей (108) ориентирована в направлении отверстия (106) для подачи жидкости. Отверстие (106) для подачи жидкости, имеющееся в баке (100), проточно соединено с указанным отверстием (207) для удаления жидкости.
