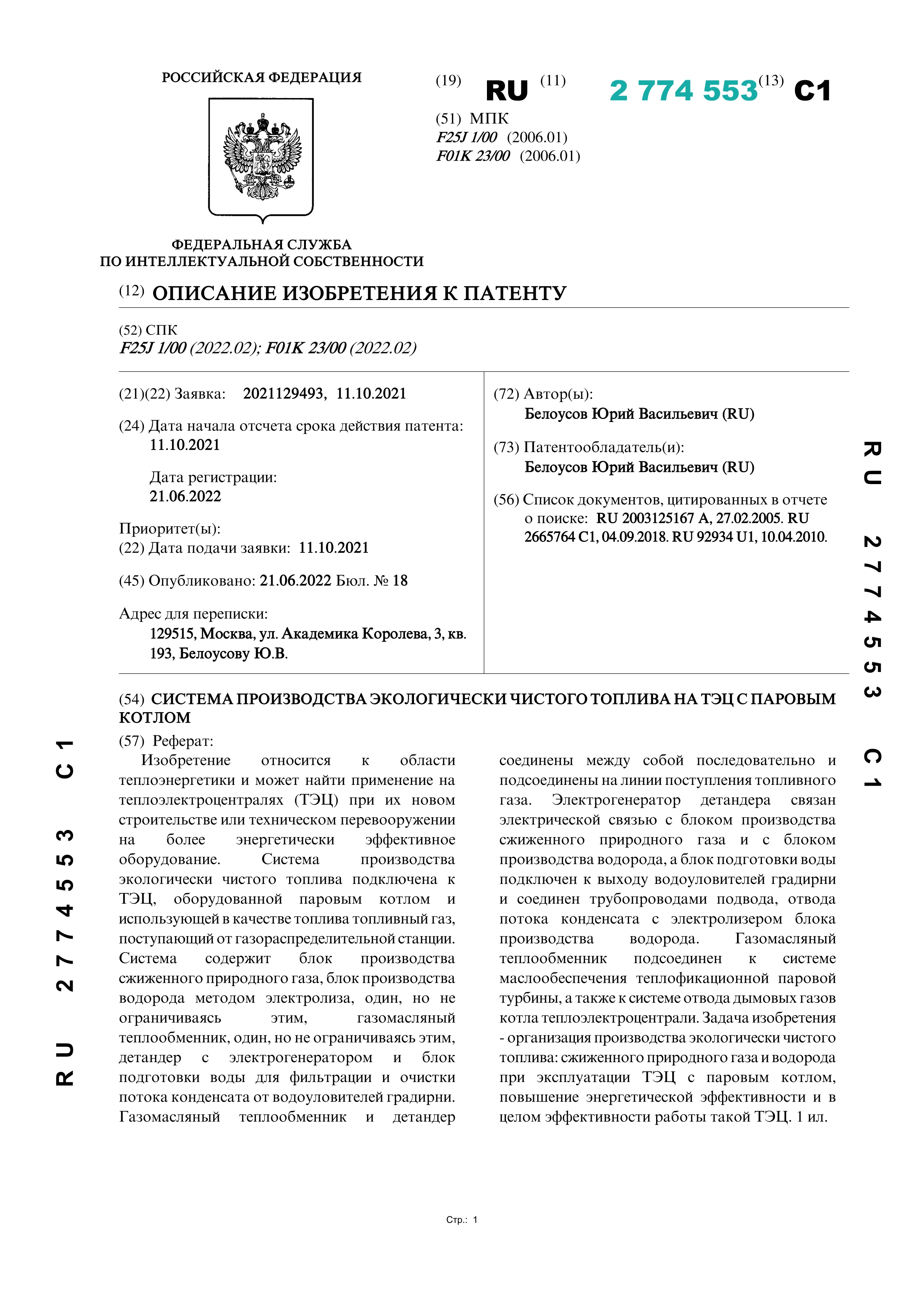

Система производства экологически чистого топлива на ТЭЦ с паровым котлом

Изобретение относится к области теплоэнергетики и может найти применение на теплоэлектроцентралях (ТЭЦ) при их новом строительстве или техническом перевооружении на более энергетически эффективное оборудование. Система производства экологически чистого топлива подключена к ТЭЦ, оборудованной паровым котлом и использующей в качестве топлива топливный газ, поступающий от газораспределительной станции. Система содержит блок производства сжиженного природного газа, блок производства водорода методом электролиза, один, но не ограничиваясь этим, газомасляный теплообменник, один, но не ограничиваясь этим, детандер с электрогенератором и блок подготовки воды для фильтрации и очистки потока конденсата от водоуловителей градирни. Газомасляный теплообменник и детандер соединены между собой последовательно и подсоединены на линии поступления топливного газа. Электрогенератор детандера связан электрической связью с блоком производства сжиженного природного газа и с блоком производства водорода, а блок подготовки воды подключен к выходу водоуловителей градирни и соединен трубопроводами подвода, отвода потока конденсата с электролизером блока производства водорода. Газомасляный теплообменник подсоединен к системе маслообеспечения теплофикационной паровой турбины, а также к системе отвода дымовых газов котла теплоэлектроцентрали. Задача изобретения - организация производства экологически чистого топлива: сжиженного природного газа и водорода при эксплуатации ТЭЦ с паровым котлом, повышение энергетической эффективности и в целом эффективности работы такой ТЭЦ.
