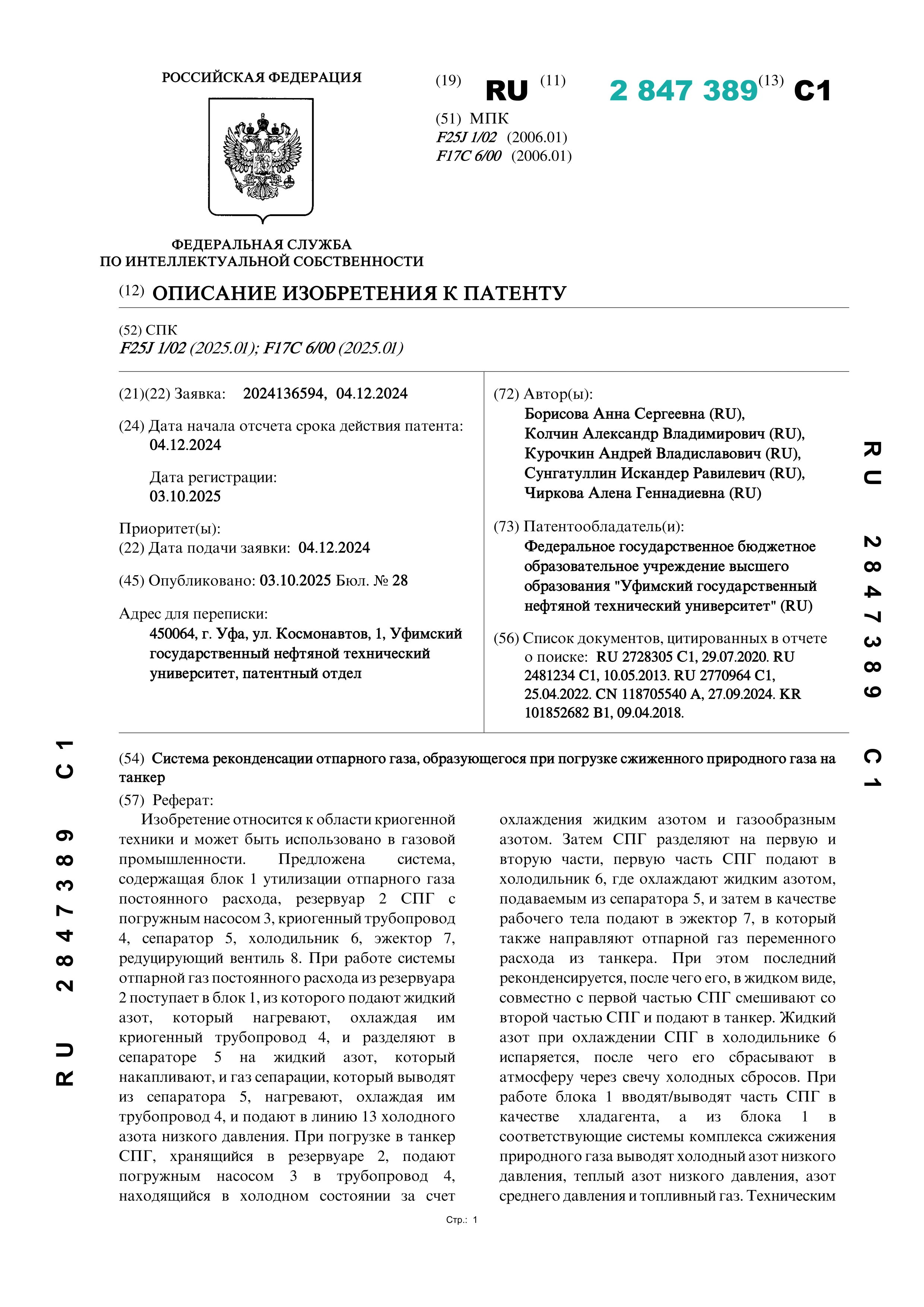

Система реконденсации отпарного газа, образующегося при погрузке сжиженного природного газа на танкер

Изобретение относится к области криогенной техники и может быть использовано в газовой промышленности. Предложена система, содержащая блок 1 утилизации отпарного газа постоянного расхода, резервуар 2 СПГ с погружным насосом 3, криогенный трубопровод 4, сепаратор 5, холодильник 6, эжектор 7, редуцирующий вентиль 8. При работе системы отпарной газ постоянного расхода из резервуара 2 поступает в блок 1, из которого подают жидкий азот, который нагревают, охлаждая им криогенный трубопровод 4, и разделяют в сепараторе 5 на жидкий азот, который накапливают, и газ сепарации, который выводят из сепаратора 5, нагревают, охлаждая им трубопровод 4, и подают в линию 13 холодного азота низкого давления. При погрузке в танкер СПГ, хранящийся в резервуаре 2, подают погружным насосом 3 в трубопровод 4, находящийся в холодном состоянии за счет охлаждения жидким азотом и газообразным азотом. Затем СПГ разделяют на первую и вторую части, первую часть СПГ подают в холодильник 6, где охлаждают жидким азотом, подаваемым из сепаратора 5, и затем в качестве рабочего тела подают в эжектор 7, в который также направляют отпарной газ переменного расхода из танкера. При этом последний реконденсируется, после чего его, в жидком виде, совместно с первой частью СПГ смешивают со второй частью СПГ и подают в танкер. Жидкий азот при охлаждении СПГ в холодильнике 6 испаряется, после чего его сбрасывают в атмосферу через свечу холодных сбросов. При работе блока 1 вводят/выводят часть СПГ в качестве хладагента, а из блока 1 в соответствующие системы комплекса сжижения природного газа выводят холодный азот низкого давления, теплый азот низкого давления, азот среднего давления и топливный газ. Техническим результатом является упрощение системы
