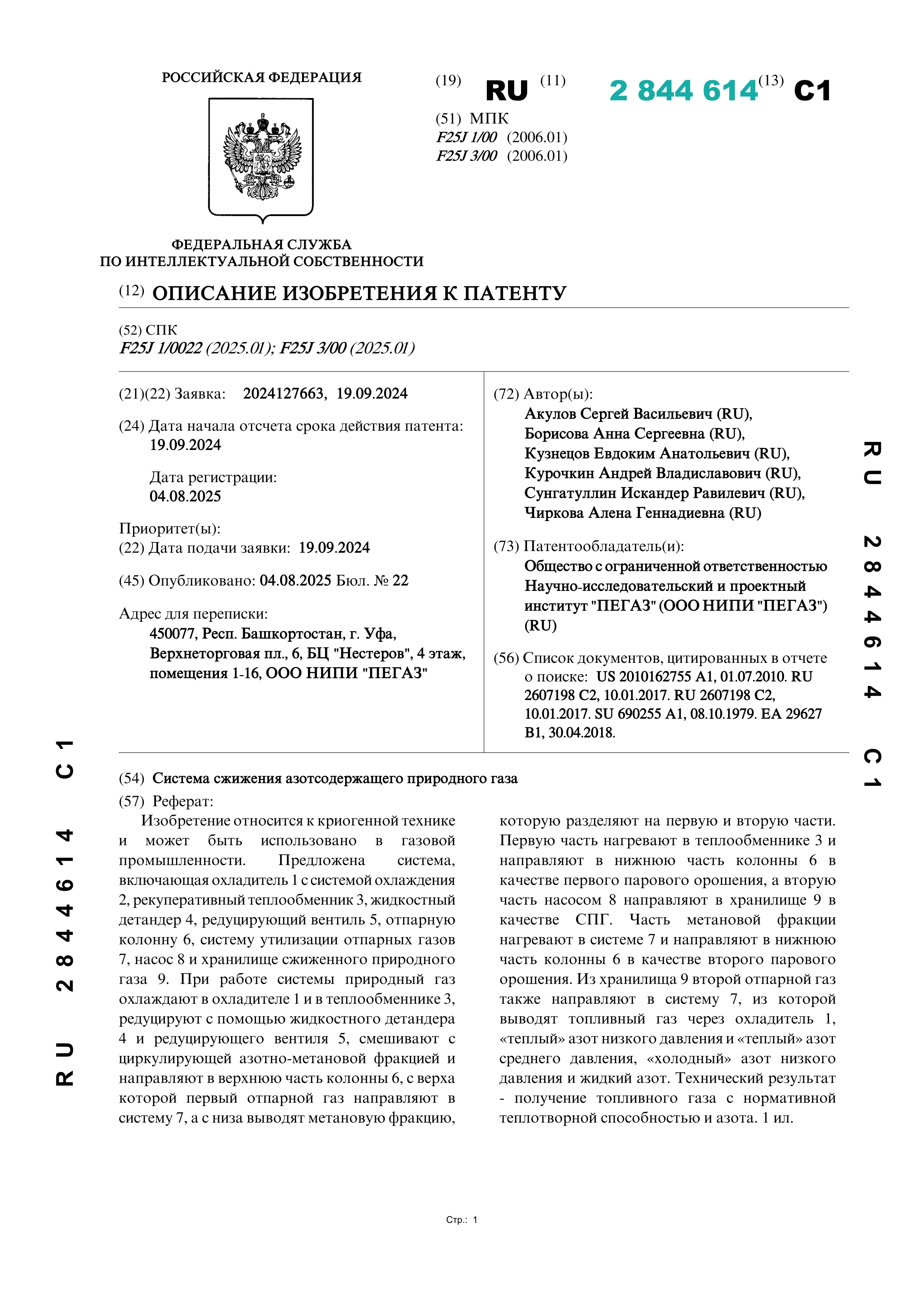

Система сжижения азотсодержащего природного газа

Изобретение относится к криогенной технике и может быть использовано в газовой промышленности. Предложена система, включающая охладитель 1 с системой охлаждения 2, рекуперативный теплообменник 3, жидкостный детандер 4, редуцирующий вентиль 5, отпарную колонну 6, систему утилизации отпарных газов 7, насос 8 и хранилище сжиженного природного газа 9. При работе системы природный газ охлаждают в охладителе 1 и в теплообменнике 3, редуцируют с помощью жидкостного детандера 4 и редуцирующего вентиля 5, смешивают с циркулирующей азотно-метановой фракцией и направляют в верхнюю часть колонны 6, с верха которой первый отпарной газ направляют в систему 7, а с низа выводят метановую фракцию, которую разделяют на первую и вторую части. Первую часть нагревают в теплообменнике 3 и направляют в нижнюю часть колонны 6 в качестве первого парового орошения, а вторую часть насосом 8 направляют в хранилище 9 в качестве СПГ. Часть метановой фракции нагревают в системе 7 и направляют в нижнюю часть колонны 6 в качестве второго парового орошения. Из хранилища 9 второй отпарной газ также направляют в систему 7, из которой выводят топливный газ через охладитель 1, «теплый» азот низкого давления и «теплый» азот среднего давления, «холодный» азот низкого давления и жидкий азот. Технический результат - получение топливного газа с нормативной теплотворной способностью и азота.
