Система сжижения азотсодержащего природного газа (варианты)

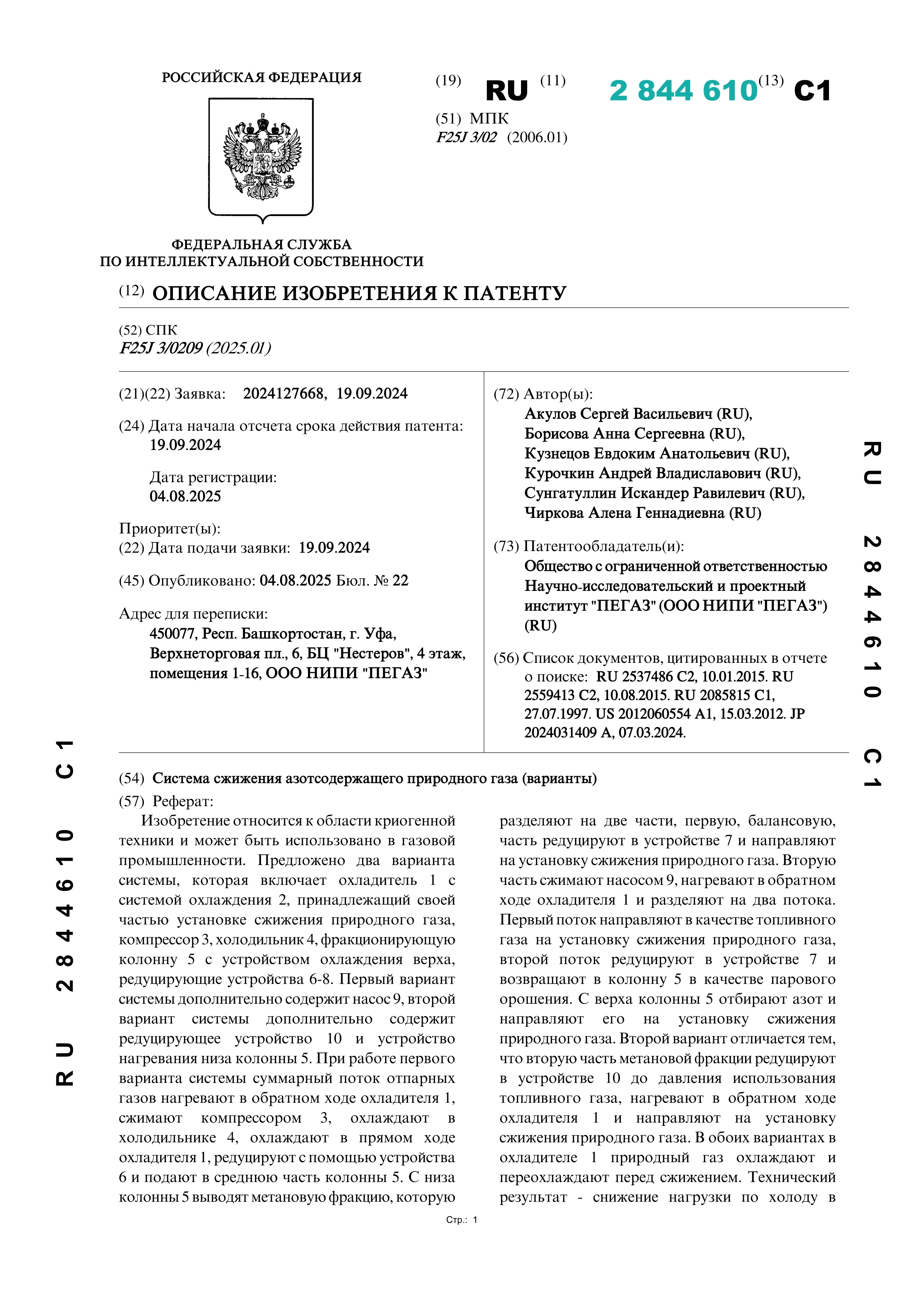

Изобретение относится к области криогенной техники и может быть использовано в газовой промышленности. Предложено два варианта системы, которая включает охладитель 1 с системой охлаждения 2, принадлежащий своей частью установке сжижения природного газа, компрессор 3, холодильник 4, фракционирующую колонну 5 с устройством охлаждения верха, редуцирующие устройства 6-8. Первый вариант системы дополнительно содержит насос 9, второй вариант системы дополнительно содержит редуцирующее устройство 10 и устройство нагревания низа колонны 5. При работе первого варианта системы суммарный поток отпарных газов нагревают в обратном ходе охладителя 1, сжимают компрессором 3, охлаждают в холодильнике 4, охлаждают в прямом ходе охладителя 1, редуцируют с помощью устройства 6 и подают в среднюю часть колонны 5. С низа колонны 5 выводят метановую фракцию, которую разделяют на две части, первую, балансовую, часть редуцируют в устройстве 7 и направляют на установку сжижения природного газа. Вторую часть сжимают насосом 9, нагревают в обратном ходе охладителя 1 и разделяют на два потока. Первый поток направляют в качестве топливного газа на установку сжижения природного газа, второй поток редуцируют в устройстве 7 и возвращают в колонну 5 в качестве парового орошения. С верха колонны 5 отбирают азот и направляют его на установку сжижения природного газа. Второй вариант отличается тем, что вторую часть метановой фракции редуцируют в устройстве 10 до давления использования топливного газа, нагревают в обратном ходе охладителя 1 и направляют на установку сжижения природного газа. В обоих вариантах в охладителе 1 природный газ охлаждают и переохлаждают перед сжижением. Технический результат - снижение нагрузки по холоду в охладителе.
