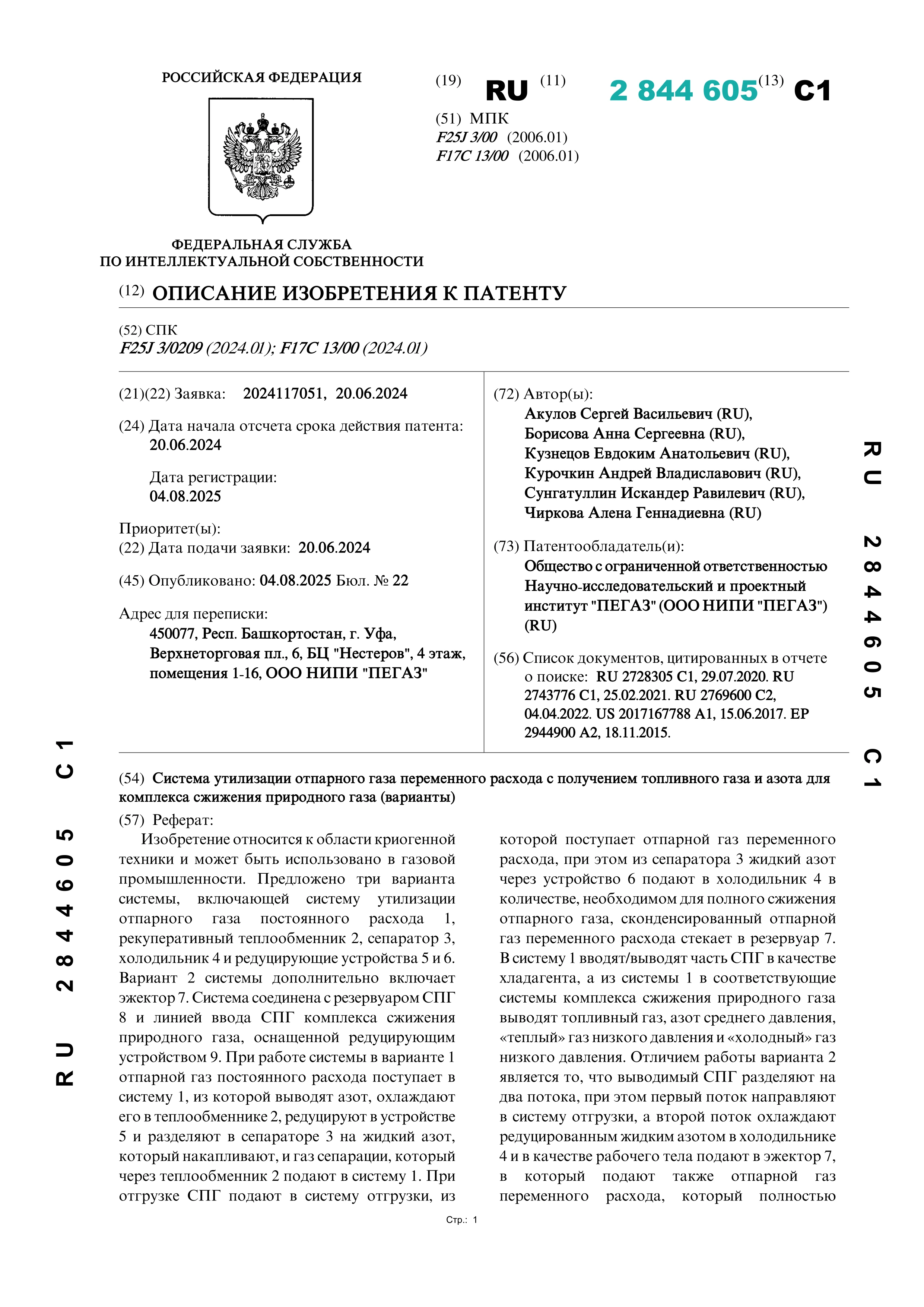

Система утилизации отпарного газа переменного расхода с получением топливного газа и азота для комплекса сжижения природного газа (варианты)

Изобретение относится к области криогенной техники и может быть использовано в газовой промышленности. Предложено три варианта системы, включающей систему утилизации отпарного газа постоянного расхода 1, рекуперативный теплообменник 2, сепаратор 3, холодильник 4 и редуцирующие устройства 5 и 6. Вариант 2 системы дополнительно включает эжектор 7. Система соединена с резервуаром СПГ 8 и линией ввода СПГ комплекса сжижения природного газа, оснащенной редуцирующим устройством 9. При работе системы в варианте 1 отпарной газ постоянного расхода поступает в систему 1, из которой выводят азот, охлаждают его в теплообменнике 2, редуцируют в устройстве 5 и разделяют в сепараторе 3 на жидкий азот, который накапливают, и газ сепарации, который через теплообменник 2 подают в систему 1. При отгрузке СПГ подают в систему отгрузки, из которой поступает отпарной газ переменного расхода, при этом из сепаратора 3 жидкий азот через устройство 6 подают в холодильник 4 в количестве, необходимом для полного сжижения отпарного газа, сконденсированный отпарной газ переменного расхода стекает в резервуар 7. В систему 1 вводят/выводят часть СПГ в качестве хладагента, а из системы 1 в соответствующие системы комплекса сжижения природного газа выводят топливный газ, азот среднего давления, «теплый» газ низкого давления и «холодный» газ низкого давления. Отличием работы варианта 2 является то, что выводимый СПГ разделяют на два потока, при этом первый поток направляют в систему отгрузки, а второй поток охлаждают редуцированным жидким азотом в холодильнике 4 и в качестве рабочего тела подают в эжектор 7, в который подают также отпарной газ переменного расхода, который полностью конденсируется и стекает в резервуар СПГ 8. Отличием работы варианта 3 является то, что редуцированный жидкий азот непрерывно подают в холодильник 4, установленный в резервуаре СПГ 8, переохлаждая СПГ. При этом отпарной газ переменного расхода, подаваемый через распределительное устройство под слой переохлажденного СПГ, полностью конденсируется. Технический результат - упрощение системы, получение топливного газа нормативной калорийности при сжижении азотсодержащего природного газа и наличие системы подачи азота на комплекс сжижения природного газа, исключение необходимости в стороннем источнике азота.
