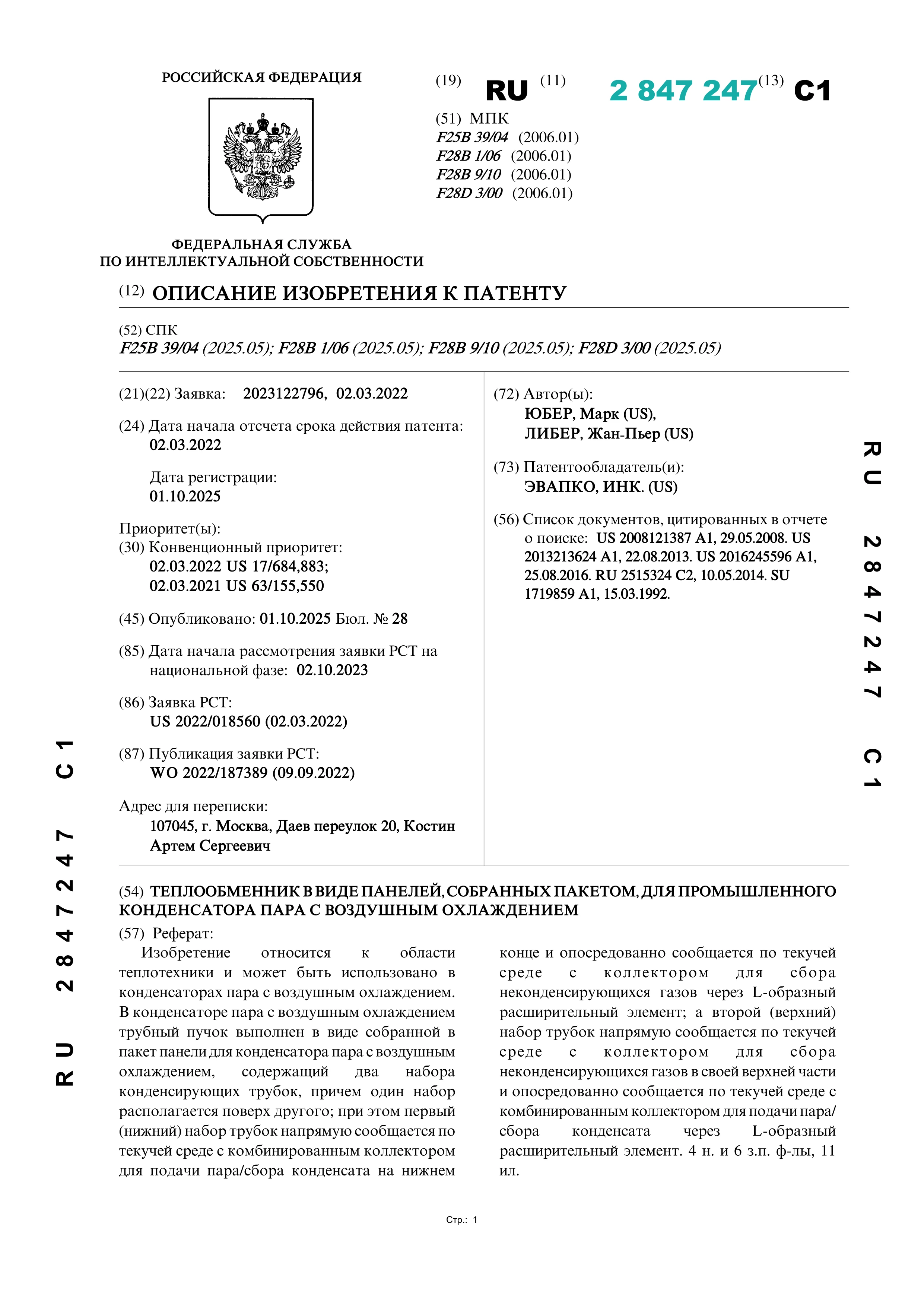

Теплообменник в виде панелей, собранных пакетом, для промышленного конденсатора пара с воздушным охлаждением

Изобретение относится к области теплотехники и может быть использовано в конденсаторах пара с воздушным охлаждением. В конденсаторе пара с воздушным охлаждением трубный пучок выполнен в виде собранной в пакет панели для конденсатора пара с воздушным охлаждением, содержащий два набора конденсирующих трубок, причем один набор располагается поверх другого; при этом первый (нижний) набор трубок напрямую сообщается по текучей среде с комбинированным коллектором для подачи пара/сбора конденсата на нижнем конце и опосредованно сообщается по текучей среде с коллектором для сбора неконденсирующихся газов через L-образный расширительный элемент; а второй (верхний) набор трубок напрямую сообщается по текучей среде с коллектором для сбора неконденсирующихся газов в своей верхней части и опосредованно сообщается по текучей среде с комбинированным коллектором для подачи пара/ сбора конденсата через L-образный расширительный элемент.
