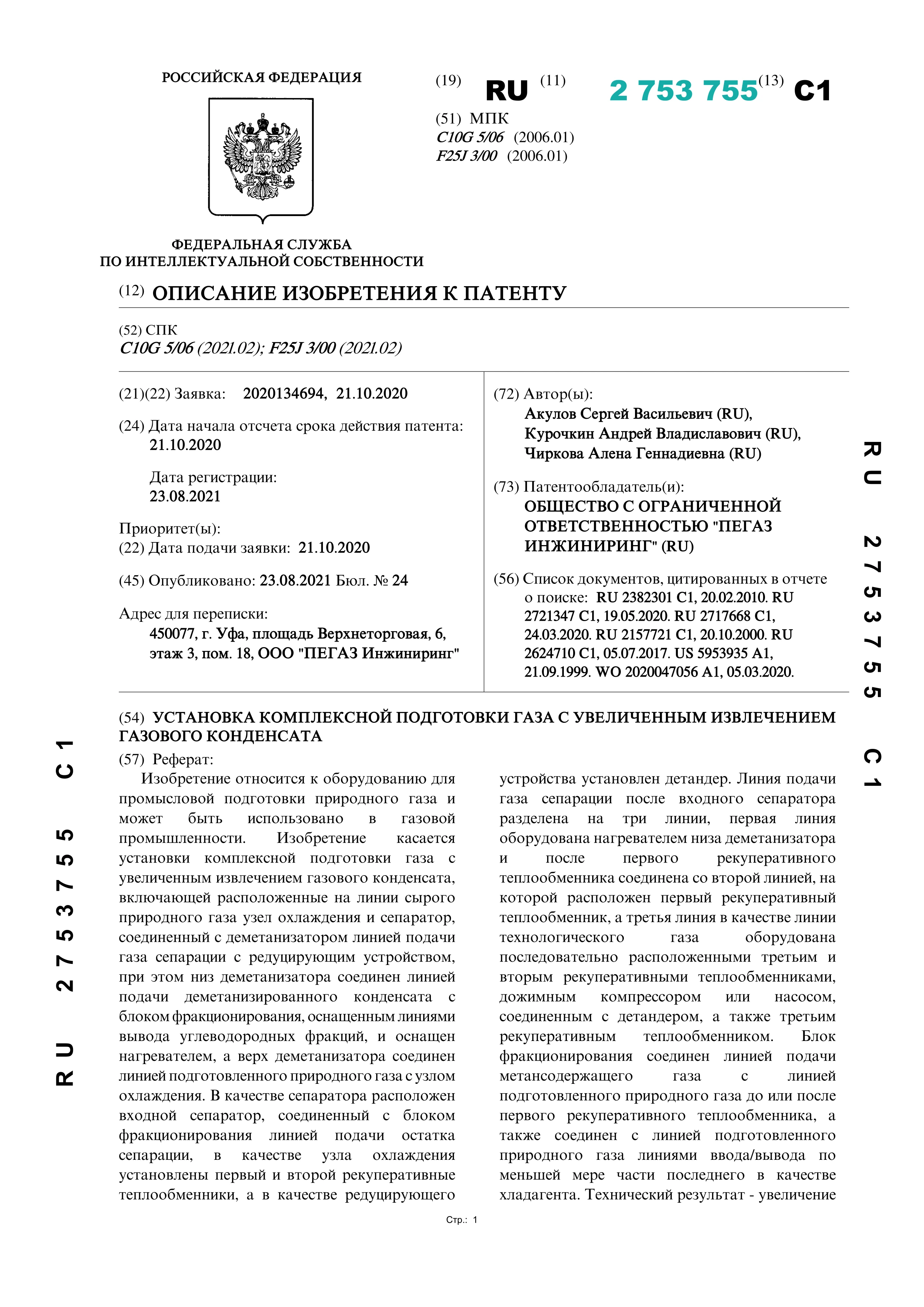

Установка комплексной подготовки газа с увеличенным извлечением газового конденсата

Установка комплексной подготовки газа с увеличенным извлечением газового конденсата

Автор: Акулов С. В., Курочкин А. В., Чиркова А. Г.

Год: 2020Язык: РусскийТип: Патенты

Изобретение относится к оборудованию для промысловой подготовки природного газа и может быть использовано в газовой промышленности. Изобретение касается установки комплексной подготовки газа с увеличенным извлечением газового конденсата, включающей расположенные на линии сырого природного газа узел охлаждения и сепаратор, соединенный с деметанизатором линией подачи газа сепарации с редуцирующим устройством, при этом низ деметанизатора соединен линией подачи деметанизированного конденсата с блоком фракционирования, оснащенным линиями вывода углеводородных фракций, и оснащен нагревателем, а верх деметанизатора соединен линией подготовленного природного газа с узлом охлаждения. В качестве сепаратора расположен входной сепаратор, соединенный с блоком фракционирования линией подачи остатка сепарации, в качестве узла охлаждения установлены первый и второй рекуперативные теплообменники, а в качестве редуцирующего устройства установлен детандер. Линия подачи газа сепарации после входного сепаратора разделена на три линии, первая линия оборудована нагревателем низа деметанизатора и после первого рекуперативного теплообменника соединена со второй линией, на которой расположен первый рекуперативный теплообменник, а третья линия в качестве линии технологического газа оборудована последовательно расположенными третьим и вторым рекуперативными теплообменниками, дожимным компрессором или насосом, соединенным с детандером, а также третьим рекуперативным теплообменником. Блок фракционирования соединен линией подачи метансодержащего газа с линией подготовленного природного газа до или после первого рекуперативного теплообменника, а также соединен с линией подготовленного природного газа линиями ввода/вывода по меньшей мере части последнего в качестве хладагента. Технический результат – увеличение выхода газового конденсата.
