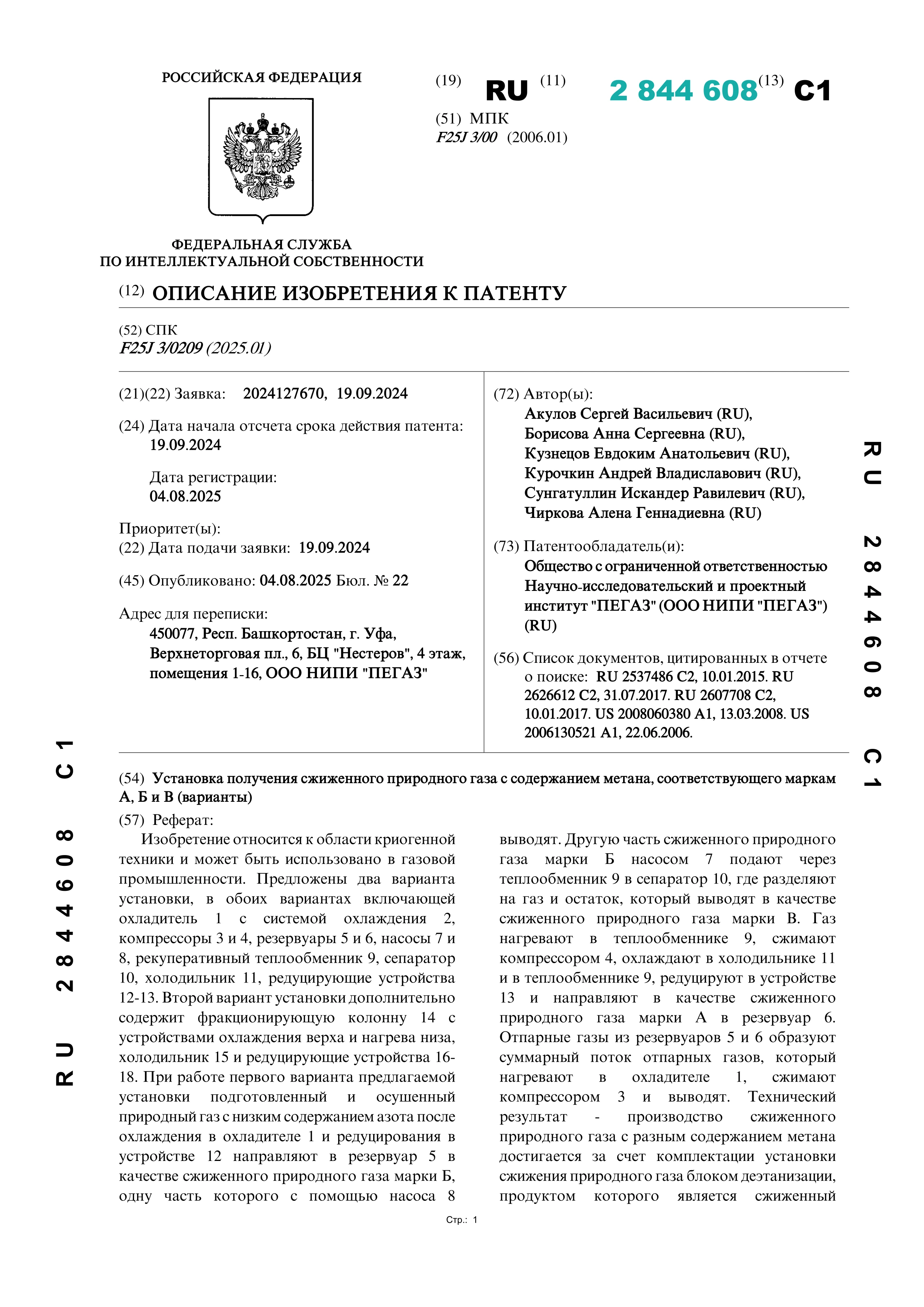

Установка получения сжиженного природного газа с содержанием метана, соответствующего маркам А, Б и В (варианты)

Изобретение относится к области криогенной техники и может быть использовано в газовой промышленности. Предложены два варианта установки, в обоих вариантах включающей охладитель 1 с системой охлаждения 2, компрессоры 3 и 4, резервуары 5 и 6, насосы 7 и 8, рекуперативный теплообменник 9, сепаратор 10, холодильник 11, редуцирующие устройства 12-13. Второй вариант установки дополнительно содержит фракционирующую колонну 14 с устройствами охлаждения верха и нагрева низа, холодильник 15 и редуцирующие устройства 16- 18. При работе первого варианта предлагаемой установки подготовленный и осушенный природный газ с низким содержанием азота после охлаждения в охладителе 1 и редуцирования в устройстве 12 направляют в резервуар 5 в качестве сжиженного природного газа марки Б, одну часть которого с помощью насоса 8 выводят. Другую часть сжиженного природного газа марки Б насосом 7 подают через теплообменник 9 в сепаратор 10, где разделяют на газ и остаток, который выводят в качестве сжиженного природного газа марки В. Газ нагревают в теплообменнике 9, сжимают компрессором 4, охлаждают в холодильнике 11 и в теплообменнике 9, редуцируют в устройстве 13 и направляют в качестве сжиженного природного газа марки А в резервуар 6. Отпарные газы из резервуаров 5 и 6 образуют суммарный поток отпарных газов, который нагревают в охладителе 1, сжимают компрессором 3 и выводят. Технический результат - производство сжиженного природного газа с разным содержанием метана достигается за счет комплектации установки сжижения природного газа блоком деэтанизации, продуктом которого является сжиженный природный газ марок А и В.
