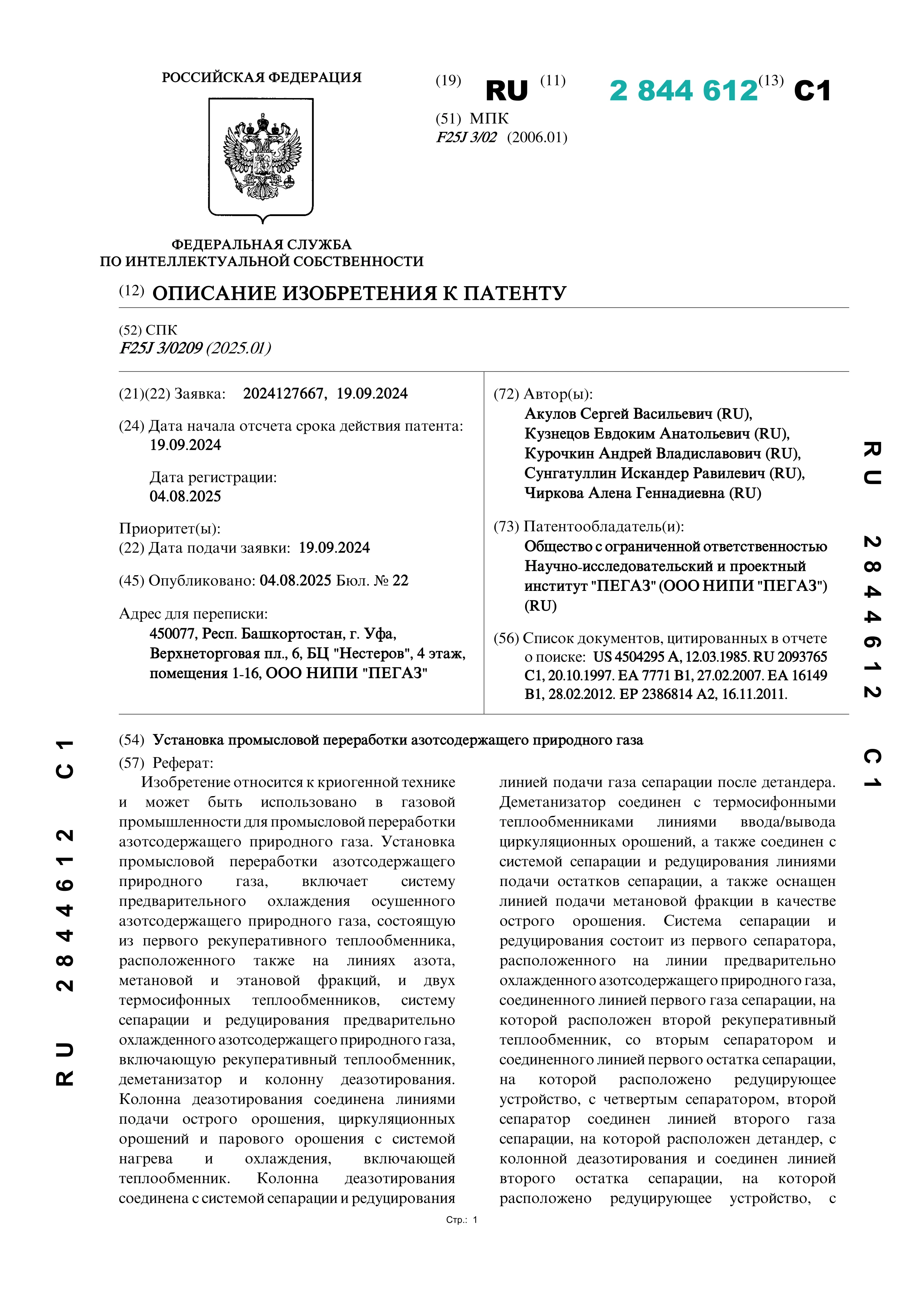

Установка промысловой переработки азотсодержащего природного газа

Изобретение относится к криогенной технике и может быть использовано в газовой промышленности для промысловой переработки азотсодержащего природного газа. Установка промысловой переработки азотсодержащего природного газа, включает систему предварительного охлаждения осушенного азотсодержащего природного газа, состоящую из первого рекуперативного теплообменника, расположенного также на линиях азота, метановой и этановой фракций, и двух термосифонных теплообменников, систему сепарации и редуцирования предварительно охлажденного азотсодержащего природного газа, включающую рекуперативный теплообменник, деметанизатор и колонну деазотирования. Колонна деазотирования соединена линиями подачи острого орошения, циркуляционных орошений и парового орошения с системой нагрева и охлаждения, включающей теплообменник. Колонна деазотирования соединена с системой сепарации и редуцирования линией подачи газа сепарации после детандера. Деметанизатор соединен с термосифонными теплообменниками линиями ввода/вывода циркуляционных орошений, а также соединен с системой сепарации и редуцирования линиями подачи остатков сепарации, а также оснащен линией подачи метановой фракции в качестве острого орошения. Система сепарации и редуцирования состоит из первого сепаратора, расположенного на линии предварительно охлажденного азотсодержащего природного газа, соединенного линией первого газа сепарации, на которой расположен второй рекуперативный теплообменник, со вторым сепаратором и соединенного линией первого остатка сепарации, на которой расположено редуцирующее устройство, с четвертым сепаратором, второй сепаратор соединен линией второго газа сепарации, на которой расположен детандер, с колонной деазотирования и соединен линией второго остатка сепарации, на которой расположено редуцирующее устройство, с третьим сепаратором, оснащенным линией третьего газа сепарации и соединенным линией третьего остатка сепарации с деметанизатором, четвертый сепаратор оснащен линией четвертого газа сепарации, соединенной с линией третьего газа сепарации и далее соединенной с колонной деазотирования, а также соединен линией четвертого остатка сепарации с деметанизатором, при этом второй рекуперативный теплообменник расположен также на линиях азота и метансодержащего газа, кроме того, деметанизатор соединен с колонной деазотирования линией подачи метановой фракции в качестве острого орошения и соединен линией фракции углеводородов С2+ с деэтанизатором, оснащенным линией вывода фракции углеводородов С3+ и линией этансодержащего газа. Колонна деазотирования оснащена линией азота, на которой расположены первый и второй рекуперативные теплообменники. Система нагрева и охлаждения включает многопоточный теплообменник, оснащенный встроенным холодильным контуром. Линии метановой и этановой фракций после первого рекуперативного теплообменника соединены с образованием линии подготовленного природного газа. Технический результат - увеличение теплотворной способности подготовленного природного газа, исключение использования пропанового хладагента со стороны.
