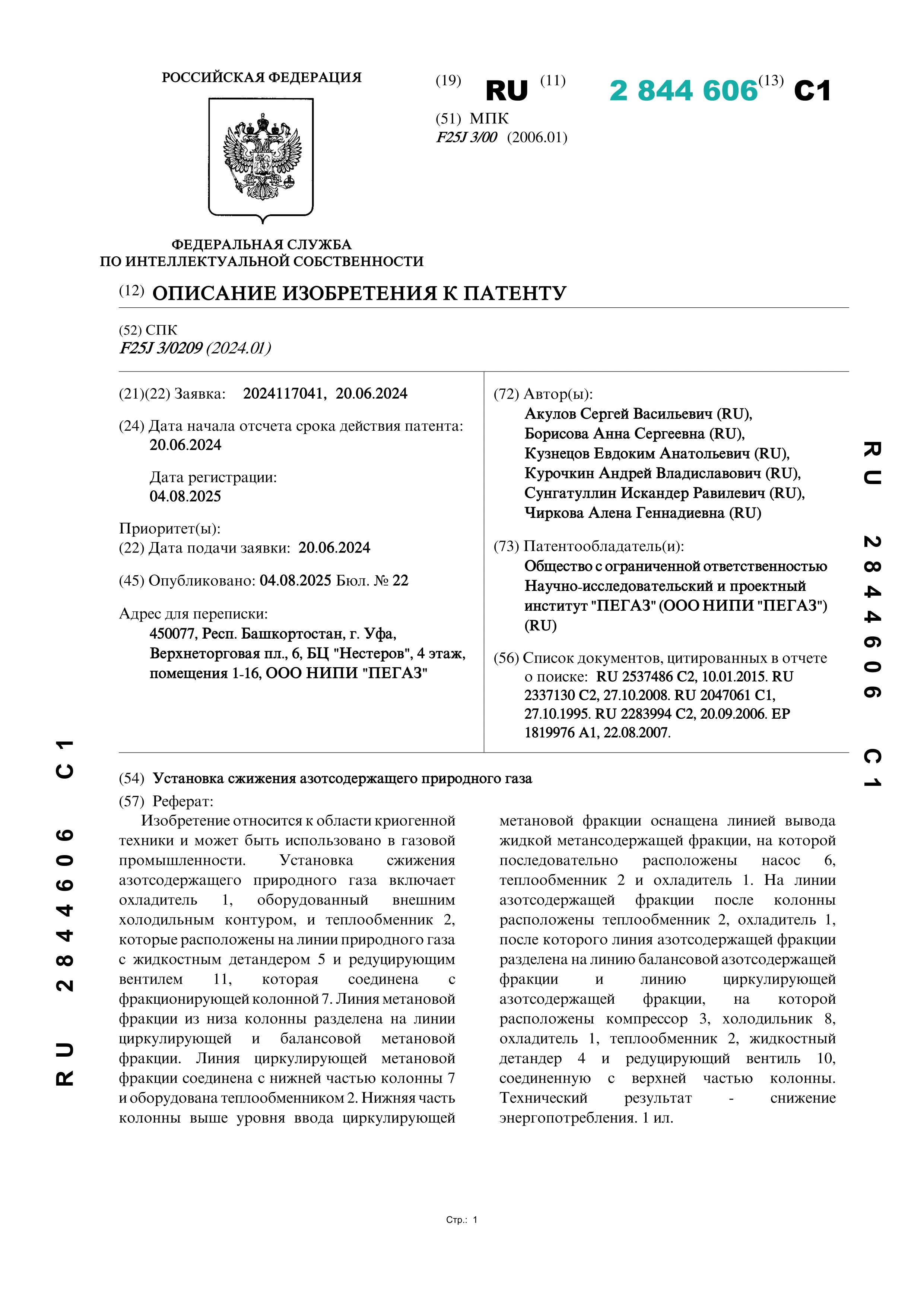

Установка сжижения азотсодержащего природного газа (№ 2844606)

Изобретение относится к области криогенной техники и может быть использовано в газовой промышленности. Установка сжижения азотсодержащего природного газа включает охладитель 1, оборудованный внешним холодильным контуром, и теплообменник 2, которые расположены на линии природного газа с жидкостным детандером 5 и редуцирующим вентилем 11, которая соединена с фракционирующей колонной 7. Линия метановой фракции из низа колонны разделена на линии циркулирующей и балансовой метановой фракции. Линия циркулирующей метановой фракции соединена с нижней частью колонны 7 и оборудована теплообменником 2. Нижняя часть колонны выше уровня ввода циркулирующей метановой фракции оснащена линией вывода жидкой метансодержащей фракции, на которой последовательно расположены насос 6, теплообменник 2 и охладитель 1. На линии азотсодержащей фракции после колонны расположены теплообменник 2, охладитель 1, после которого линия азотсодержащей фракции разделена на линию балансовой азотсодержащей фракции и линию циркулирующей азотсодержащей фракции, на которой расположены компрессор 3, холодильник 8, охладитель 1, теплообменник 2, жидкостный детандер 4 и редуцирующий вентиль 10, соединенную с верхней частью колонны. Технический результат - снижение энергопотребления.
