Автор: Шеин А. О., Афанасьева Д. А.

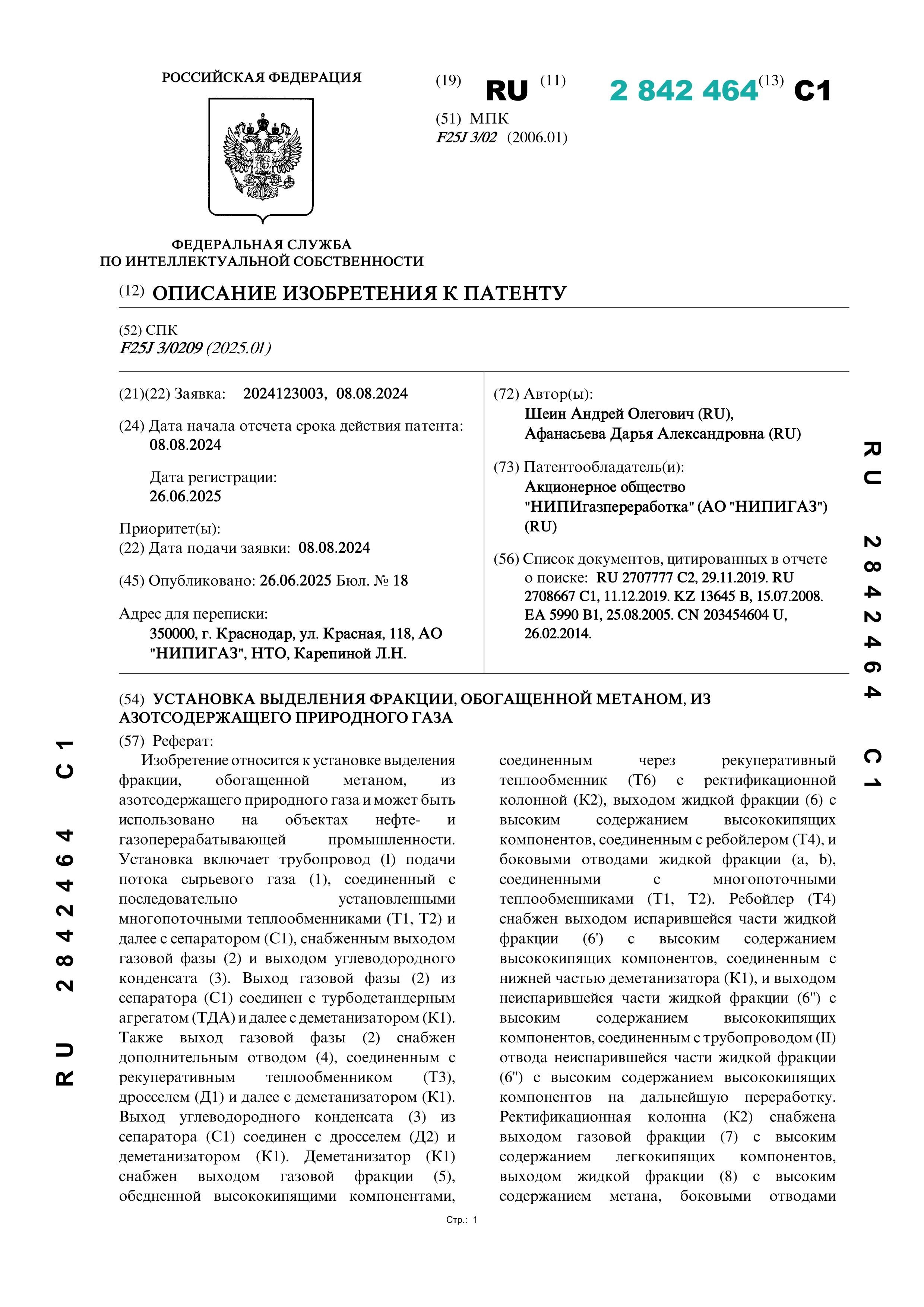

Изобретение относится к установке выделения фракции, обогащенной метаном, из азотсодержащего природного газа и может быть использовано на объектах нефте- и газоперерабатывающей промышленности. Установка включает трубопровод (I) подачи потока сырьевого газа (1), соединенный с последовательно установленными многопоточными теплообменниками (Т1, Т2) и далее с сепаратором (С1), снабженным выходом газовой фазы (2) и выходом углеводородного конденсата (3). Выход газовой фазы (2) из сепаратора (С1) соединен с турбодетандерным агрегатом (ТДА) и далее с деметанизатором (К1). Также выход газовой фазы (2) снабжен дополнительным отводом (4), соединенным с рекуперативным теплообменником (Т3), дросселем (Д1) и далее с деметанизатором (К1). Выход углеводородного конденсата (3) из сепаратора (С1) соединен с дросселем (Д2) и деметанизатором (К1). Деметанизатор (К1) снабжен выходом газовой фракции (5), обедненной высококипящими компонентами, соединенным через рекуперативный теплообменник (Т6) с ректификационной колонной (К2), выходом жидкой фракции (6) с высоким содержанием высококипящих компонентов, соединенным с ребойлером (Т4), и боковыми отводами жидкой фракции (а, b), соединенными с многопоточными теплообменниками (Т1, Т2). Ребойлер (Т4) снабжен выходом испарившейся части жидкой фракции (6') с высоким содержанием высококипящих компонентов, соединенным с нижней частью деметанизатора (К1), и выходом неиспарившейся части жидкой фракции (6'') с высоким содержанием высококипящих компонентов, соединенным с трубопроводом (II) отвода неиспарившейся части жидкой фракции (6'') с высоким содержанием высококипящих компонентов на дальнейшую переработку. Ректификационная колонна (К2) снабжена выходом газовой фракции (7) с высоким содержанием легкокипящих компонентов, выходом жидкой фракции (8) с высоким содержанием метана, боковыми отводами газовых потоков (9, 10) для создания флегмы и входами (11, 12) для подачи флегмы. Выход газовой фракции (7) с высоким содержанием легкокипящих компонентов соединен с многопоточным теплообменником (Т11) и далее с трубопроводом (III) отвода газовой фракции (7) с высоким содержанием легкокипящих компонентов на дальнейшую переработку. Установка также снабжена контуром циркуляции хладагента. Боковой отвод газового потока (9) ректификационной колонны (К2) соединен с дефлегматором (Т8), соединенным с контуром циркуляции хладагента, выход из которого соединен с входом (11) для подачи флегмы в ректификационную колонну (К2). Боковой отвод газового потока (10) ректификационной колонны (К2) соединен с рекуперативным теплообменником (Т7), соединенным с контуром циркуляции хладагента, выход из которого соединен с входом (12) для подачи флегмы в ректификационную колонну (К2). Согласно предлагаемому изобретению выход жидкой фракции (8) с высоким содержанием метана из ректификационной колонны (К2) соединен с дополнительно установленным ребойлером (Т5), соединенным с контуром циркуляции хладагента. При этом выход испарившейся части жидкой фракции (8') с высоким содержанием метана из ребойлера (Т5) соединен с нижней частью ректификационной колонны (К2), а выход неиспарившейся части жидкой фракции (8'') с высоким содержанием метана из ребойлера (Т5) последовательно соединен с дросселем (Д3), рекуперативным теплообменником (Т6) и далее с сепаратором (С2), снабженным выходом жидкой фазы (14), соединенным с деметанизатором (К1), и выходом газовой фазы (13), соединенным с последовательно установленными рекуперативным теплообменником (Т3) и многопоточными теплообменниками (Т2, Т1), выход испаренного потока газовой фазы (15) из которых соединен с компрессорной частью (16) турбодетандерного агрегата (ТДА), выход полученного потока газовой фазы (17) из которого соединен с трубопроводом отвода (IV) потока газовой фазы (17) на дожимную компрессорную станцию. Технический результат заключается в более глубоком охлаждении питания второй ступени разделения и неиспарившейся части потока жидкой фракции (8'') с высоким содержанием метана после его дросселирования (Д3).
