Автор: Булушев А. В., Трофимец С. Н., Петровский А. П.

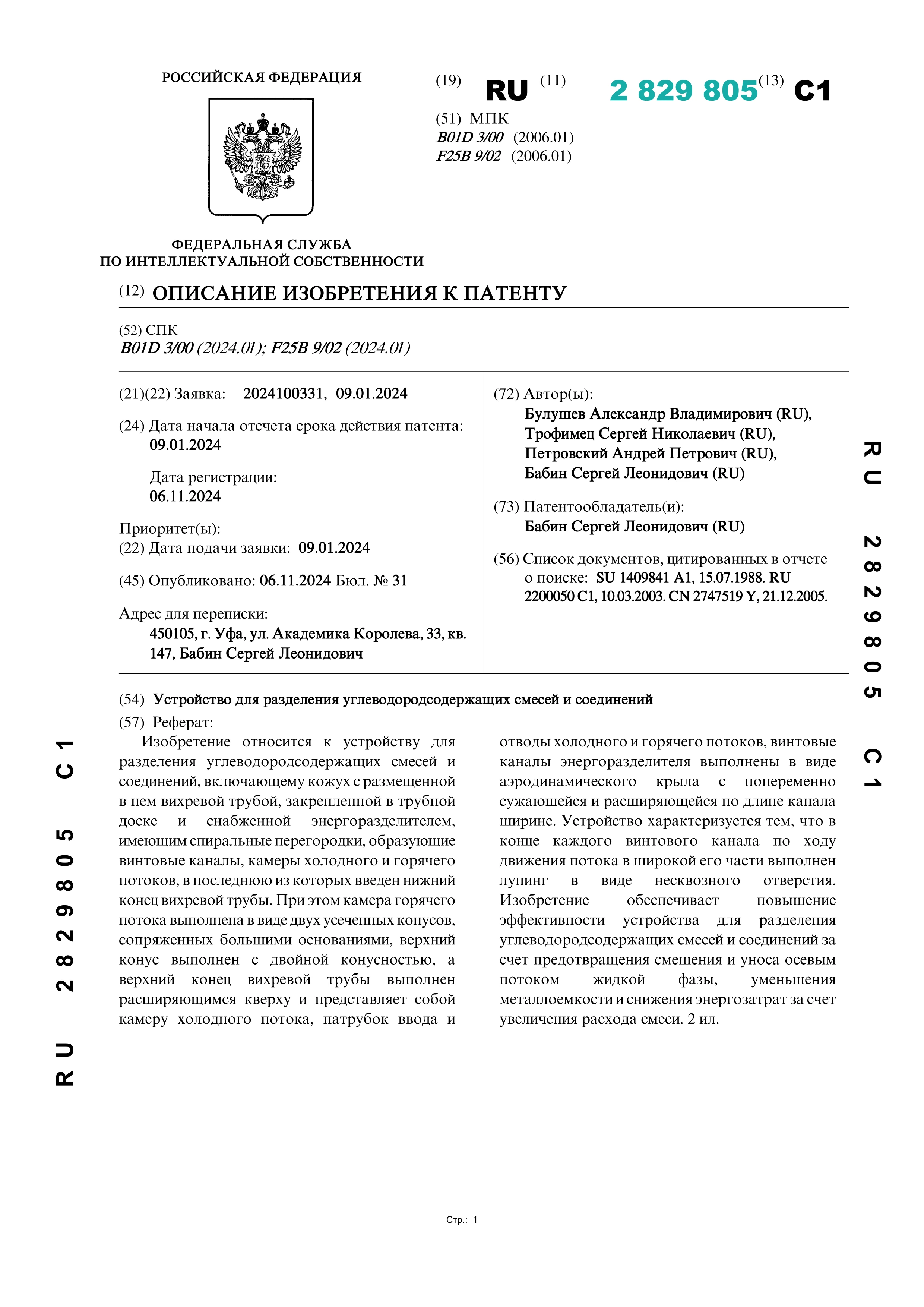

Изобретение относится к устройству для разделения углеводородсодержащих смесей и соединений, включающему кожух с размещенной в нем вихревой трубой, закрепленной в трубной доске и снабженной энергоразделителем, имеющим спиральные перегородки, образующие винтовые каналы, камеры холодного и горячего потоков, в последнюю из которых введен нижний конец вихревой трубы. При этом камера горячего потока выполнена в виде двух усеченных конусов, сопряженных большими основаниями, верхний конус выполнен с двойной конусностью, а верхний конец вихревой трубы выполнен расширяющимся кверху и представляет собой камеру холодного потока, патрубок ввода и отводы холодного и горячего потоков, винтовые каналы энергоразделителя выполнены в виде аэродинамического крыла с попеременно сужающейся и расширяющейся по длине канала ширине. Устройство характеризуется тем, что в конце каждого винтового канала по ходу движения потока в широкой его части выполнен лупинг в виде несквозного отверстия. Изобретение обеспечивает повышение эффективности устройства для разделения углеводородсодержащих смесей и соединений за счет предотвращения смешения и уноса осевым потоком жидкой фазы, уменьшения металлоемкости и снижения энергозатрат за счет увеличения расхода смеси.
