Воздушный конденсатор пара (№ 2829783)

Воздушный конденсатор пара

Автор: Печенегов Ю. Я., Косов А. В., Косова О. Ю.

Год: 2023Язык: РусскийТип: Патенты

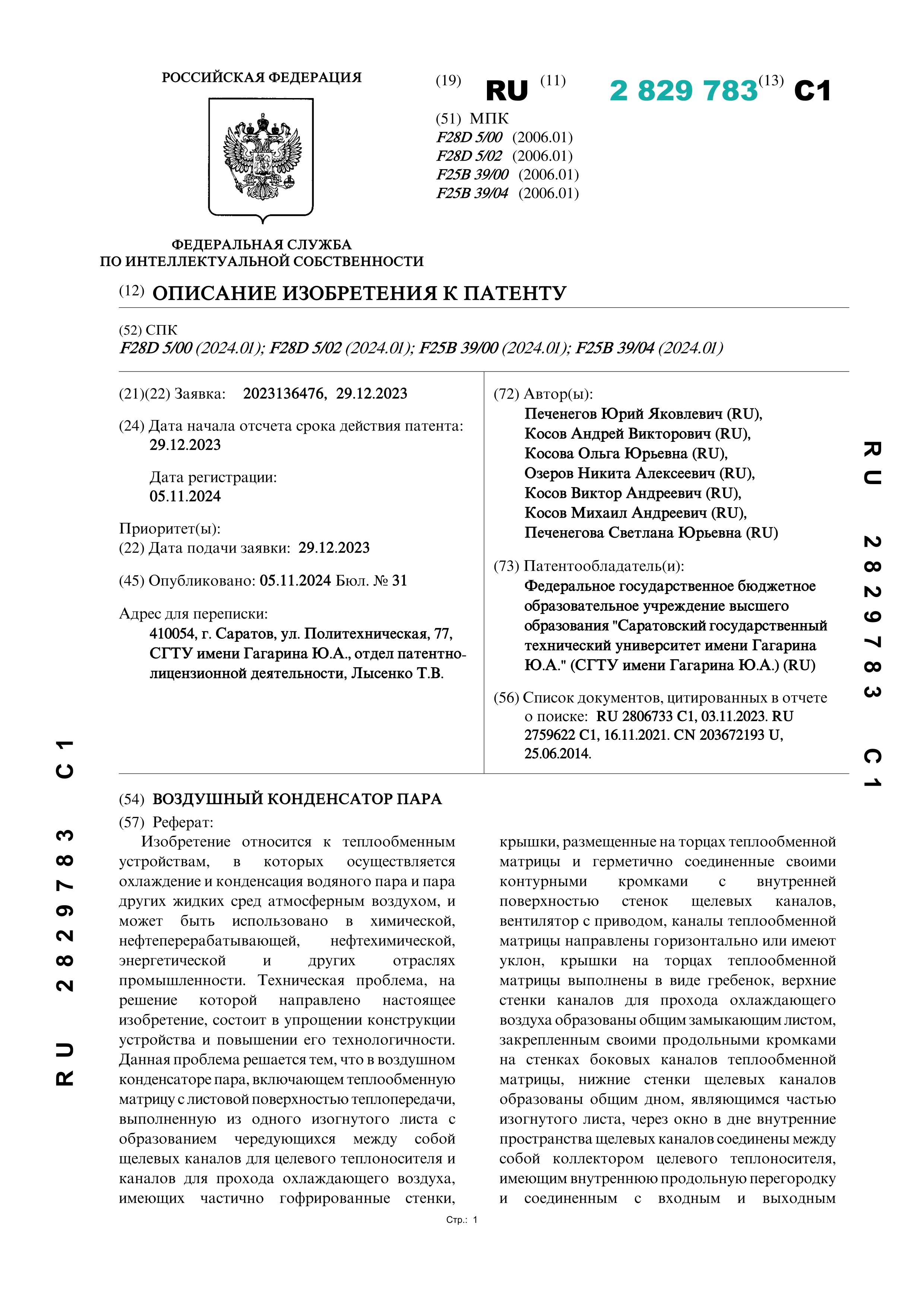

Изобретение относится к теплообменным устройствам, в которых осуществляется охлаждение и конденсация водяного пара и пара других жидких сред атмосферным воздухом, и может быть использовано в химической, нефтеперерабатывающей, нефтехимической, энергетической и других отраслях промышленности. Техническая проблема, на решение которой направлено настоящее изобретение, состоит в упрощении конструкции устройства и повышении его технологичности. Данная проблема решается тем, что в воздушном конденсаторе пара, включающем теплообменную матрицу с листовой поверхностью теплопередачи, выполненную из одного изогнутого листа с образованием чередующихся между собой щелевых каналов для целевого теплоносителя и каналов для прохода охлаждающего воздуха, имеющих частично гофрированные стенки, крышки, размещенные на торцах теплообменной матрицы и герметично соединенные своими контурными кромками с внутренней поверхностью стенок щелевых каналов, вентилятор с приводом, каналы теплообменной матрицы направлены горизонтально или имеют уклон, крышки на торцах теплообменной матрицы выполнены в виде гребенок, верхние стенки каналов для прохода охлаждающего воздуха образованы общим замыкающим листом, закрепленным своими продольными кромками на стенках боковых каналов теплообменной матрицы, нижние стенки щелевых каналов образованы общим дном, являющимся частью изогнутого листа, через окно в дне внутренние пространства щелевых каналов соединены между собой коллектором целевого теплоносителя, имеющим внутреннюю продольную перегородку и соединенным с входным и выходным патрубками, один из торцов теплообменной матрицы имеет разъемное соединение с вентиляторным блоком, в цилиндрической части которого размещен вентилятор с приводом, а в диффузорной его части расположены газовые коллекторы, соединенные трубками с внутренними пространствами щелевых каналов для целевого теплоносителя. Кроме того, в цилиндрической части вентиляторного блока установлены направляющие лопатки и форсунки.
