Автор: Адоевский А. В., Косорбасов А. С., Кирьянова Е. А.

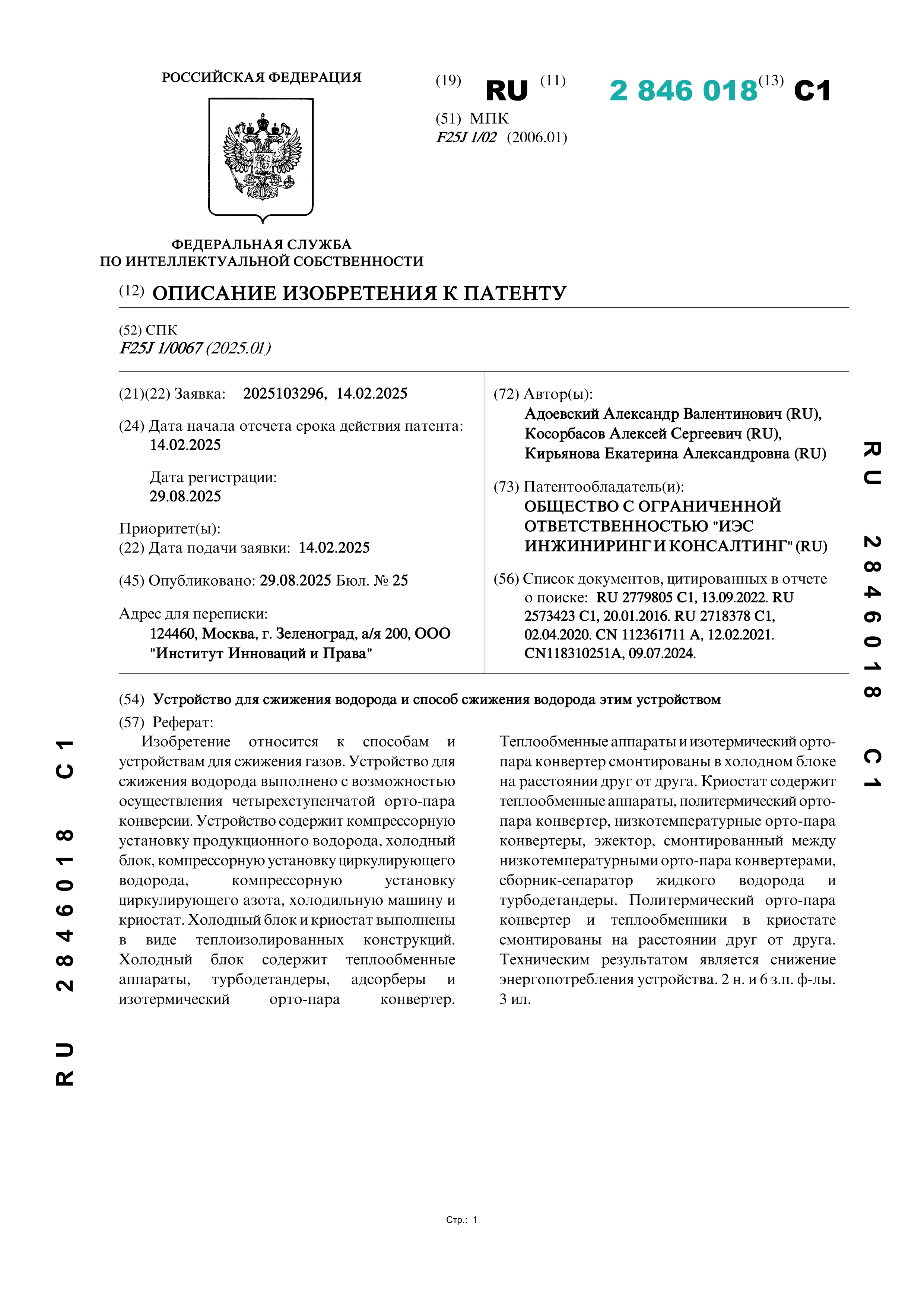

Изобретение относится к способам и устройствам для сжижения газов. Устройство для сжижения водорода выполнено с возможностью осуществления четырехступенчатой орто-пара конверсии. Устройство содержит компрессорную установку продукционного водорода, холодный блок, компрессорную установку циркулирующего водорода, компрессорную установку циркулирующего азота, холодильную машину и криостат. Холодный блок и криостат выполнены в виде теплоизолированных конструкций. Холодный блок содержит теплообменные аппараты, турбодетандеры, адсорберы и изотермический орто-пара конвертер. Теплообменные аппараты и изотермический орто- пара конвертер смонтированы в холодном блоке на расстоянии друг от друга. Криостат содержит теплообменные аппараты, политермический орто- пара конвертер, низкотемпературные орто-пара конвертеры, эжектор, смонтированный между низкотемпературными орто-пара конвертерами, сборник-сепаратор жидкого водорода и турбодетандеры. Политермический орто-пара конвертер и теплообменники в криостате смонтированы на расстоянии друг от друга. Техническим результатом является снижение энергопотребления устройства.
