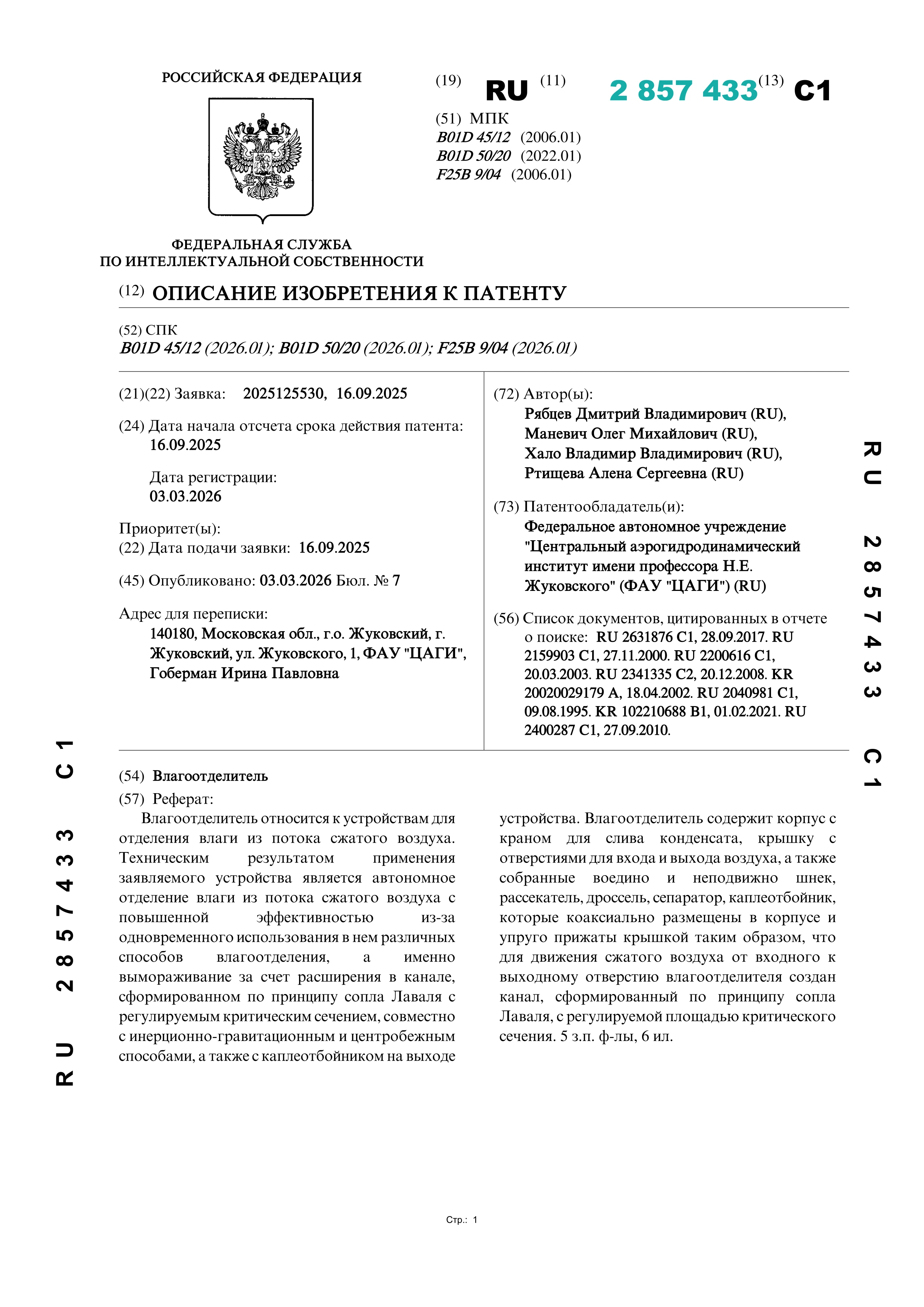

Влагоотделитель

Влагоотделитель относится к устройствам для отделения влаги из потока сжатого воздуха. Техническим результатом применения заявляемого устройства является автономное отделение влаги из потока сжатого воздуха с повышенной эффективностью из-за одновременного использования в нем различных способов влагоотделения, а именно вымораживание за счет расширения в канале, сформированном по принципу сопла Лаваля с регулируемым критическим сечением, совместно с инерционно-гравитационным и центробежным способами, а также с каплеотбойником на выходе устройства. Влагоотделитель содержит корпус с краном для слива конденсата, крышку с отверстиями для входа и выхода воздуха, а также собранные воедино и неподвижно шнек, рассекатель, дроссель, сепаратор, каплеотбойник, которые коаксиально размещены в корпусе и упруго прижаты крышкой таким образом, что для движения сжатого воздуха от входного к выходному отверстию влагоотделителя создан канал, сформированный по принципу сопла Лаваля, с регулируемой площадью критического сечения.
