Пояснения к вопросу рубрики «Холодные Игры» от 10.09.2026.

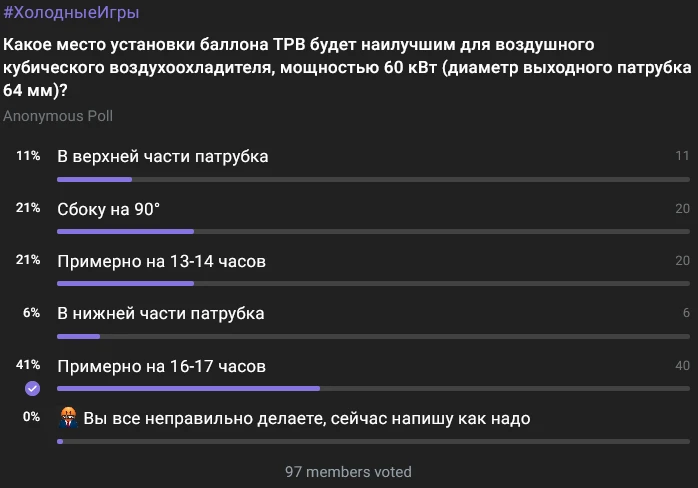

Какое место установки баллона ТРВ будет наилучшим для воздушного кубического воздухоохладителя, мощностью 60 кВт (диаметр выходного патрубка 64 мм)?
— так звучал вопрос.
Термобаллон ТРВ призван воспринимать температуру на выходе из испарителя и корректировать степень открытия клапана. На точность показаний существенно влияет диаметр патрубка.
Чем больше диаметр патрубка, тем сильнее будут заметны различия в нижней его части, где могут находиться капли хладагента и масло, и верхней частью, где будет пар.
Сам термобаллон (исключая случаи заправки MOP и тд) заправляется пар-жидкостной смесью, которая тоже имеет свойство “отстаиваться”.
Получается ситуация - термобаллон хочется разместить сверху, чтобы жидкость в нем точнее реагировала на изменение температуры на выходе из теплообменника, с другой стороны капли хладагента в нижней части патрубка такой баллон может и не заметить, что может привести к гидроудару.

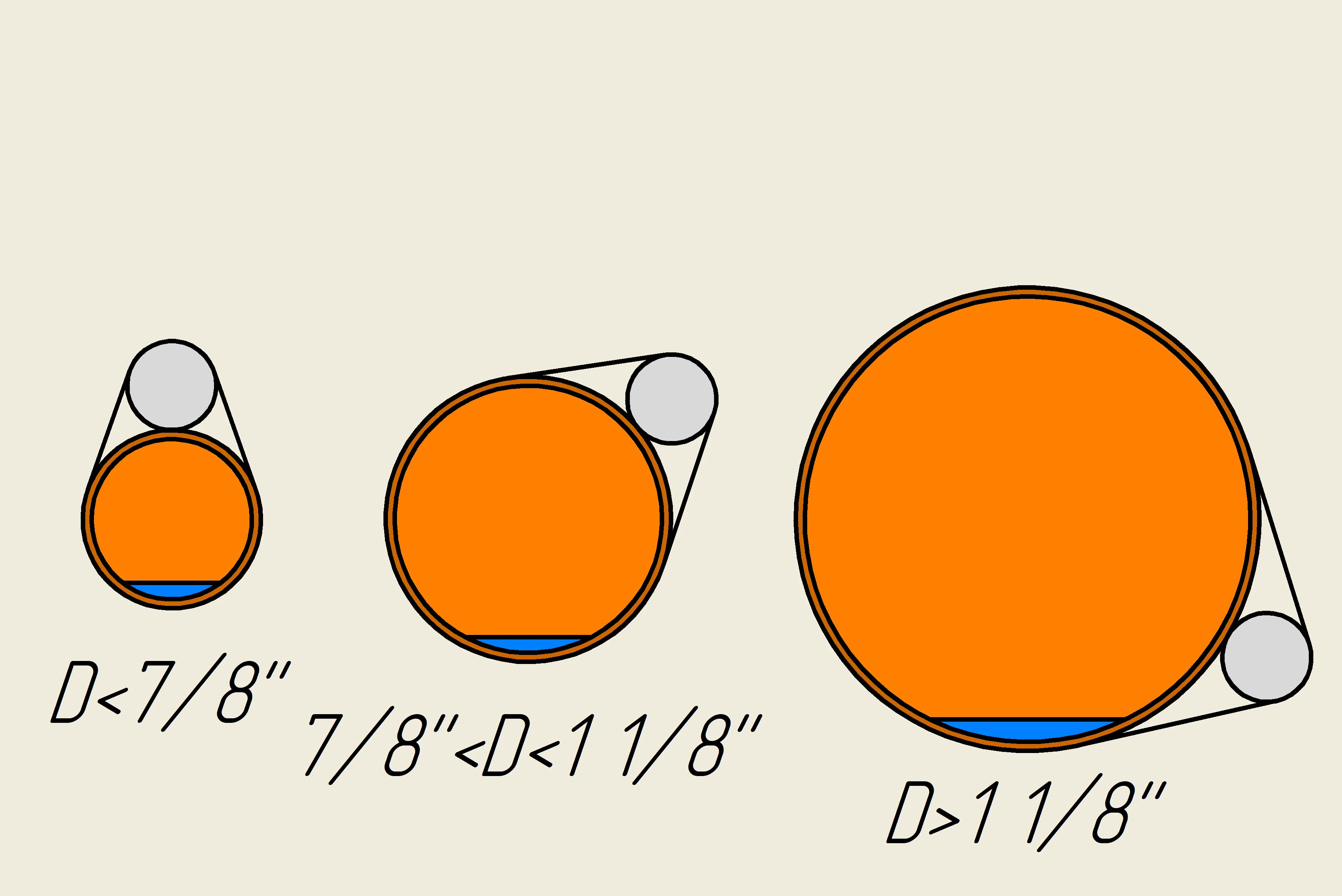

В итоге был выработан ряд методик рекомендованного положения установки термобаллона в зависимости от диаметра всасывающей магистрали.
Вывод: для патрубка столь большого диаметра следует расположить термобаллон на 16-17 часов циферблата - вариант 4.
