Расположение узлов чиллера

Пояснения к вопросу рубрики «Холодные Игры» от 17.09.2026.

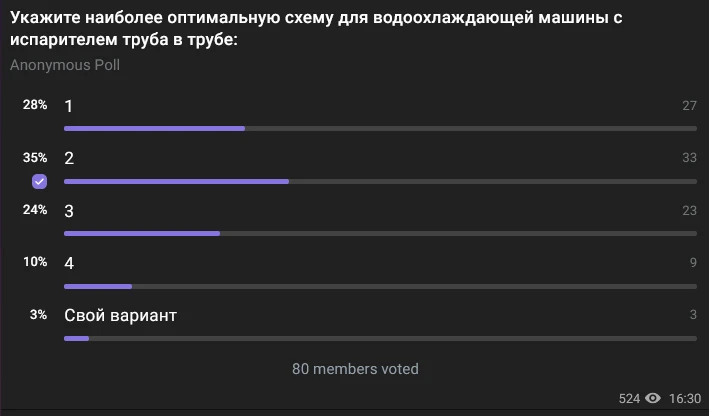

Укажите наиболее оптимальную схему движения потоков теплоносителя и хладагента для водоохлаждающей машины с испарителем труба в трубе.

— так звучал вопрос.

Из представленных вариантов можно вывести два основных вопроса:
1) Ставить насос до или после испарителя;

2) С какой стороны подавать теплоноситель.

Во избежание кавитации в насосе ввиду обмерзания (или любой другой причины роста гидравлического сопротивления на всасывании) его рекомендуют размещать перед испарителем.

При использовании DX-испарителей для увеличения температурного напора на участке перегрева паров рекомендуется противоточная схема подачи теплоносителей, хотя для чиллера изменение температуры воды и не столь существенно, как, например, у воздухоохладителей систем кондиционирования.

Вывод: наиболее оптимальной будет схема с противотоком с размещением насоса перед испарителем - вариант 2.
