Особенности конструкции спиральных компрессоров, предназначенных для работы с экономайзером

Максим Талызин
Особенности конструкции спиральных компрессоров, предназначенных для работы с экономайзером

Цикл с экономайзером успешно применяется не только с винтовыми, но и спиральными компрессорами и позволяет реализовать двухступенчатое сжатие в одном компрессоре (Рисунок 1).

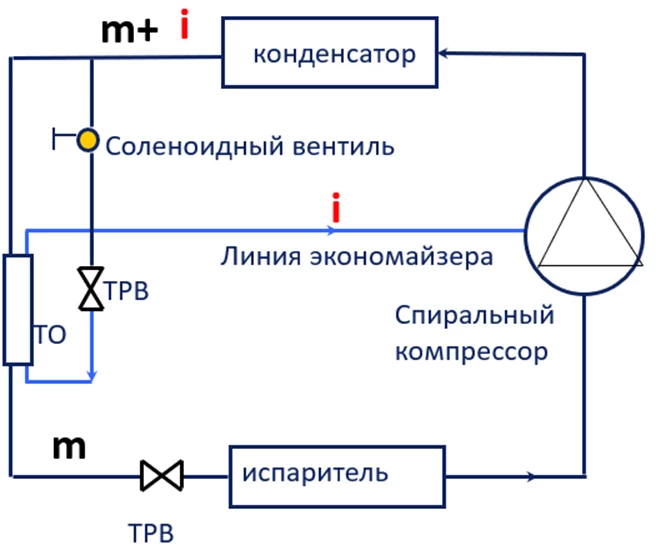

Принципиальная схема холодильной установки на спиральном компрессоре с экономайзером

Рисунок 1. Принципиальная схема установки на спиральном компрессоре с экономайзером

Процесс сжатия в спиральных компрессорах схож с процессом, протекающем в винтовом компрессоре – давление меняется при движении газа от периферии спирали к центру (в винтовом компрессоре давление меняется по длине винтов). Соответственно, существуют области куда можно подвести дополнительную порцию газа, тем самым увеличив производительность и эффективность цикла (Рисунок 2).

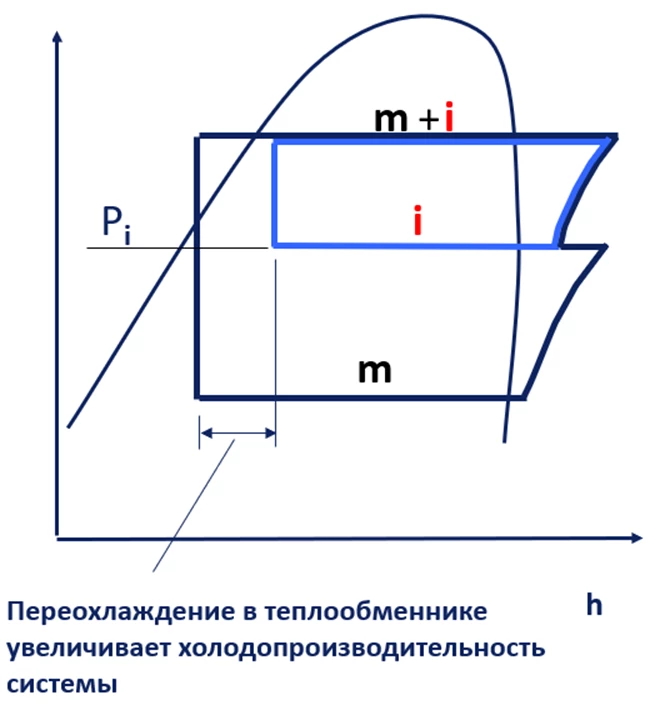

Парокомпрессионный цикл работы холодильной установки на спиральном компрессоре с экономайзером

Рисунок 2. Парокомпрессионный цикл работы установки на спиральном компрессоре с экономайзером

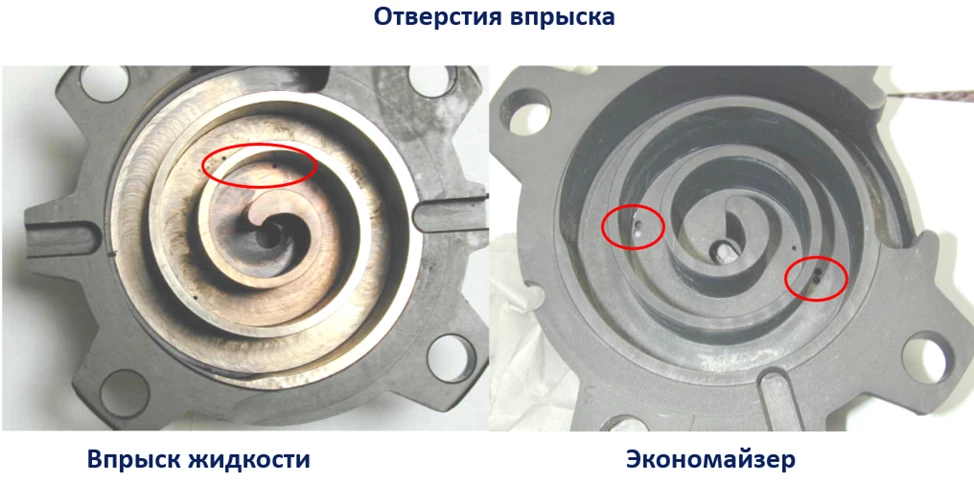

Газ подводится в строго определенных местах, которые отличаются от подвода, например, жидкого хладагента, предназначенного для охлаждения компрессора (Рисунок 3).

Общий вид отверстий для впрыска жидкости и пара в спиарльном компрессоре

Рисунок 3. Общий вид отверстий для впрыска пара и жидкости в парную область компрессора

Особенностью работы компрессора с экономайзером является и то, что массовый расход газа во второй «ступени» становится больше, что требует увеличения проходного сечения окна нагнетания (Рисунок 4 и Рисунок 5).

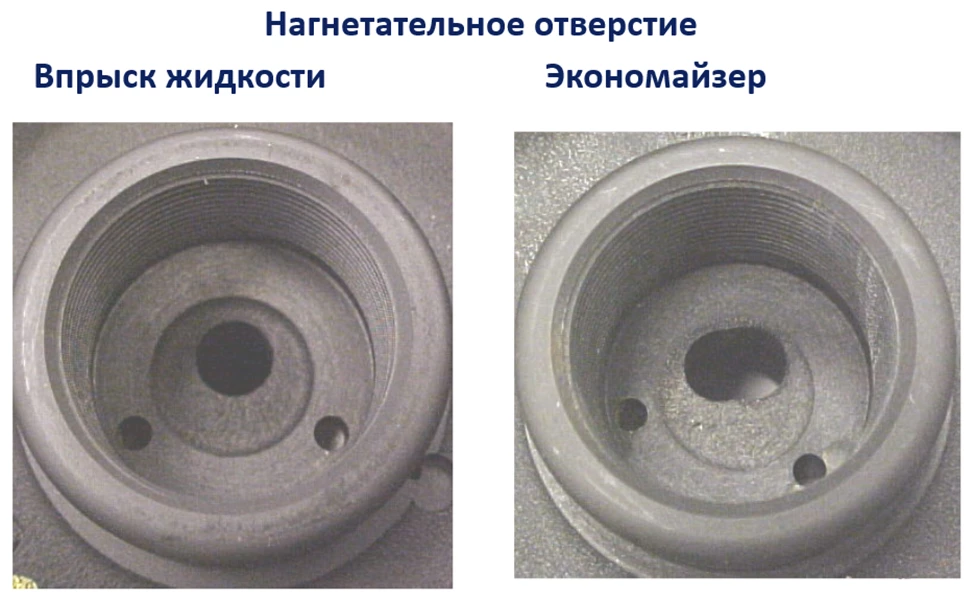

Нагнетательное отверстие спирального компрессоры

Рисунок 4. Сравнение конструкции нагнетательного отверстия спирального компрессора

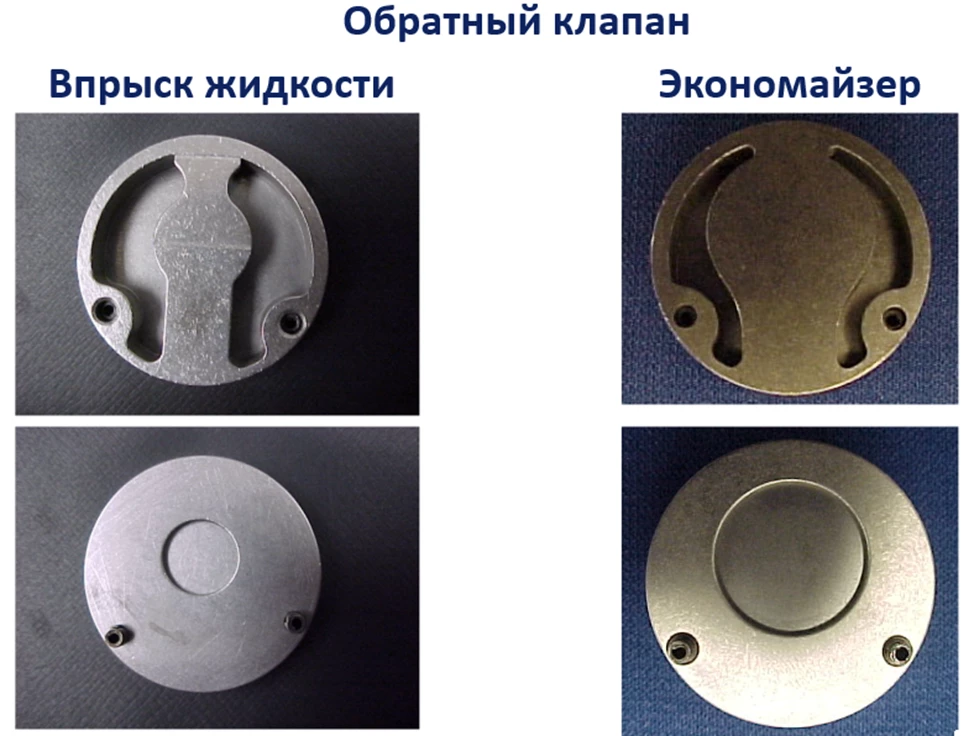

Обратный клапан спирального компрессоры

Рисунок 5. Сравнение конструкции обратного клапана спирального компрессора

При сборке многокомпрессорных агрегатов применение экономайзера позволяет уменьшить количество компрессоров и снизить капитальные затраты на 15…20% (Рисунок 6). Экономия энергии при использовании экономайзера имеет место: холодопроизводительность установки увеличивается на 45 %, а холодильный коэффициент на 27%.

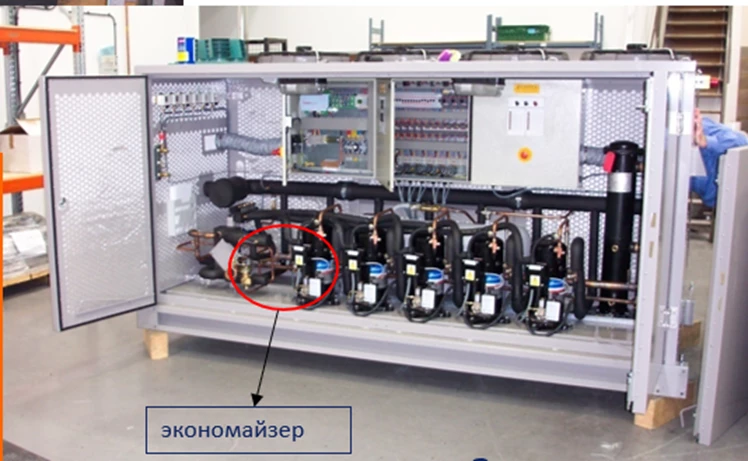

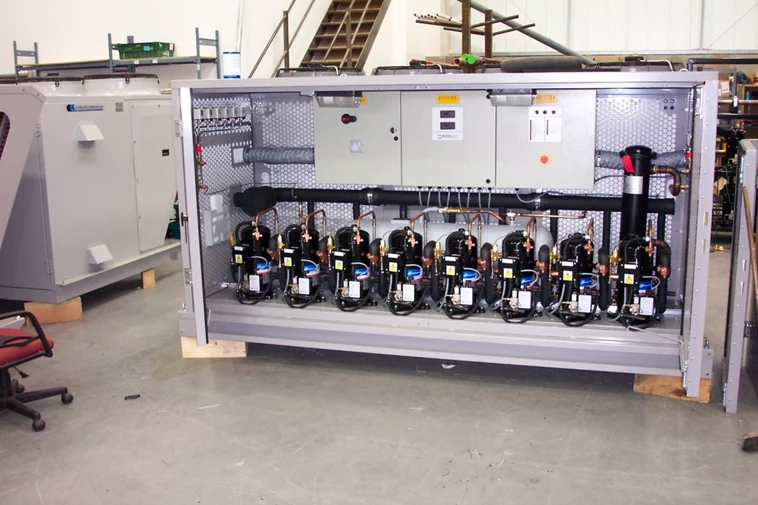

Холодильная централь на спиральных компрессорахХолодильная централь на спиральных компрессорах с экономайзером

Рисунок 6. Сравнение централей на спиральных компрессорах не оснащенных и оснащенных экономайзерами.

Применение спирального компрессора с экономайзером позволяет получить следующие преимущества:

  • Использование компрессора меньшего типоразмера или снижения количества компрессоров в многокомпрессорных агрегатах.

  • Применение конденсатора с меньшей теплообменной поверхностью.

  • Снижение габаритных размеров и массы агрегата.

  • Снижение уровня шума.

  • Экономия затрат на подключение объекта к энергосетям.

  • Снижение эксплуатационных затрат.

Автор: Максим Талызин, к.т.н, академик Международной Академии Холода, эксперт в области систем холодоснабжения, talyzin_maxim@mail.ru
