Разбор различных схем монтажа трубопроводов при “параллельном” подключении пары воздушных конденсаторов.

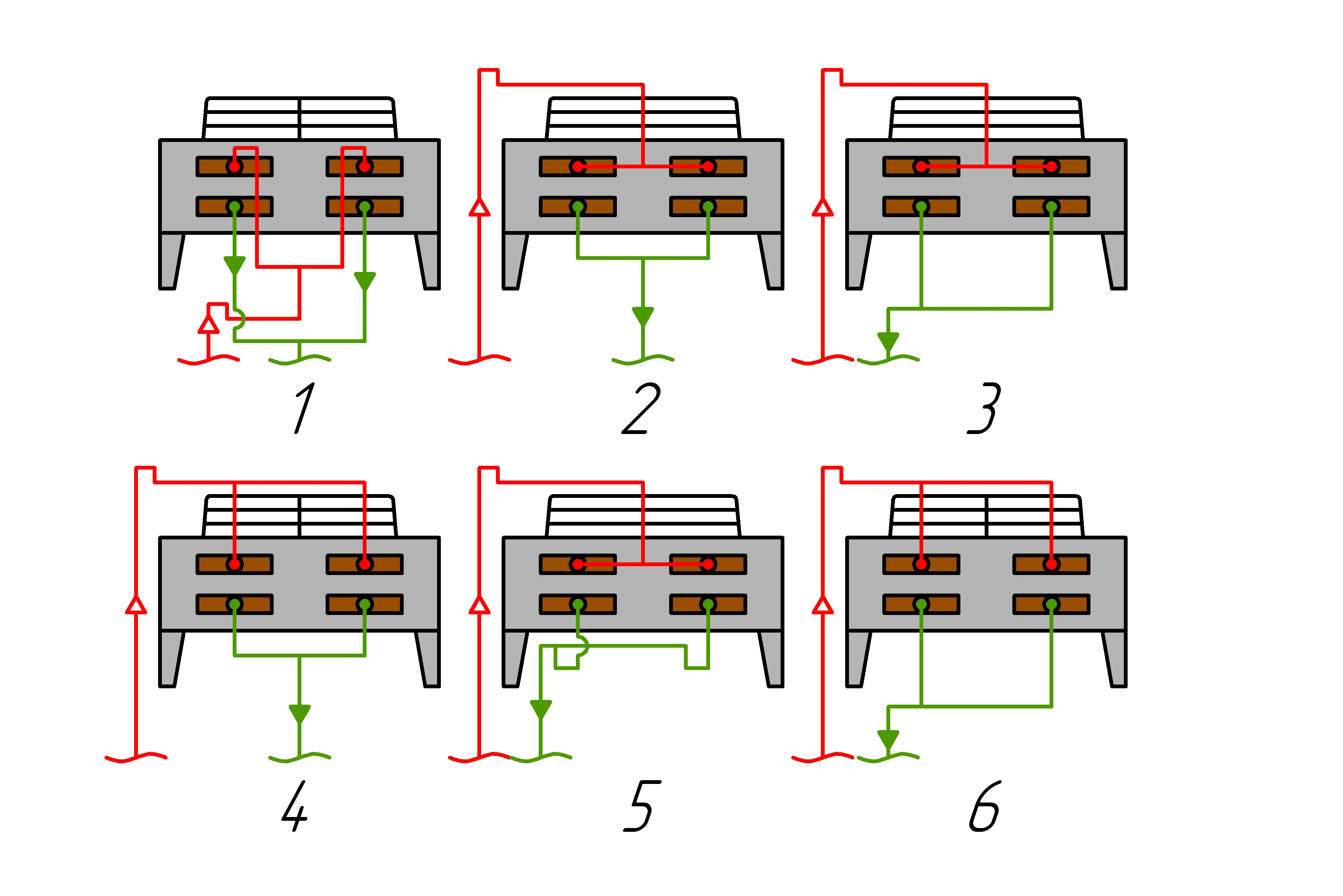

На рисунке представлено шесть различных вариантов прокладки трубопроводов.
Конденсатор разделен на две параллельные секции.
К сожалению, не уточнена высота установки конденсаторного блока, но раз ни на одном изображении не указана маслоподъемная петля, то можно предположить близкую расстановку машин.
Для защиты компрессоров от стекания в них сконденсированного хладагента во время простоя холодильной машины на конденсаторе следует установить обратную петлю, как в вариантах 2-6.
Для равномерного распределения газа по параллельным блокам необходимо уравнять значения гидравлических сопротивлений магистральных трубопроводов (особенно газовых), как в вариантах 2 (выравнены оба патрубка) 3 и 5 (выравнены подводящие магистрали).
Установка петель на сливе конденсатора (как на схеме 5) не решает существенных задач как при работе установки, так и при ее простое. Однако если бы мы говорили об установке нескольких параллельных конденсаторов с возможностью существенного снижения производительности, такие петли перед ресивером позволили бы до нуля снизить мощность на одном конденсаторе без создания застоя жидкости (обратного подпора) в работающих конденсаторах.
Вывод: на представленном рисунке наиболее корректная схема разводки трубопроводов - 2.
