Системы оттаивания воздушных охладителей

Воздушные охладители — ключевые элементы холодильных систем, обеспечивающие поддержание заданных температурных режимов. Однако при работе с температурами ниже 0°C на поверхности теплообменника образуется снеговая «шуба», которая снижает эффективность теплообмена и может привести к выходу оборудования из строя. Решением этой проблемы являются системы оттаивания, которые не только повышают надежность работы охладителей, но и значительно снижают энергопотребление. В этой статье мы рассмотрим основные методы оттаивания, их преимущества и рекомендации по применению.

Зачем нужно оттаивание?

При работе воздушного охладителя влага, содержащаяся в воздухе, конденсируется на его поверхности. Если температура теплообменника ниже 0°C, влага замерзает, образуя ледяную «шубу». Это приводит к:

• Снижению теплообмена.

• Повышению температуры в охлаждаемом объеме.

• Увеличению нагрузки на компрессор, что может вызвать его поломку.

Оттаивание — это процесс очистки поверхности испарителя от наледи путем нагрева до положительной температуры. Существует несколько методов оттаивания, каждый из которых имеет свои особенности и области применения.

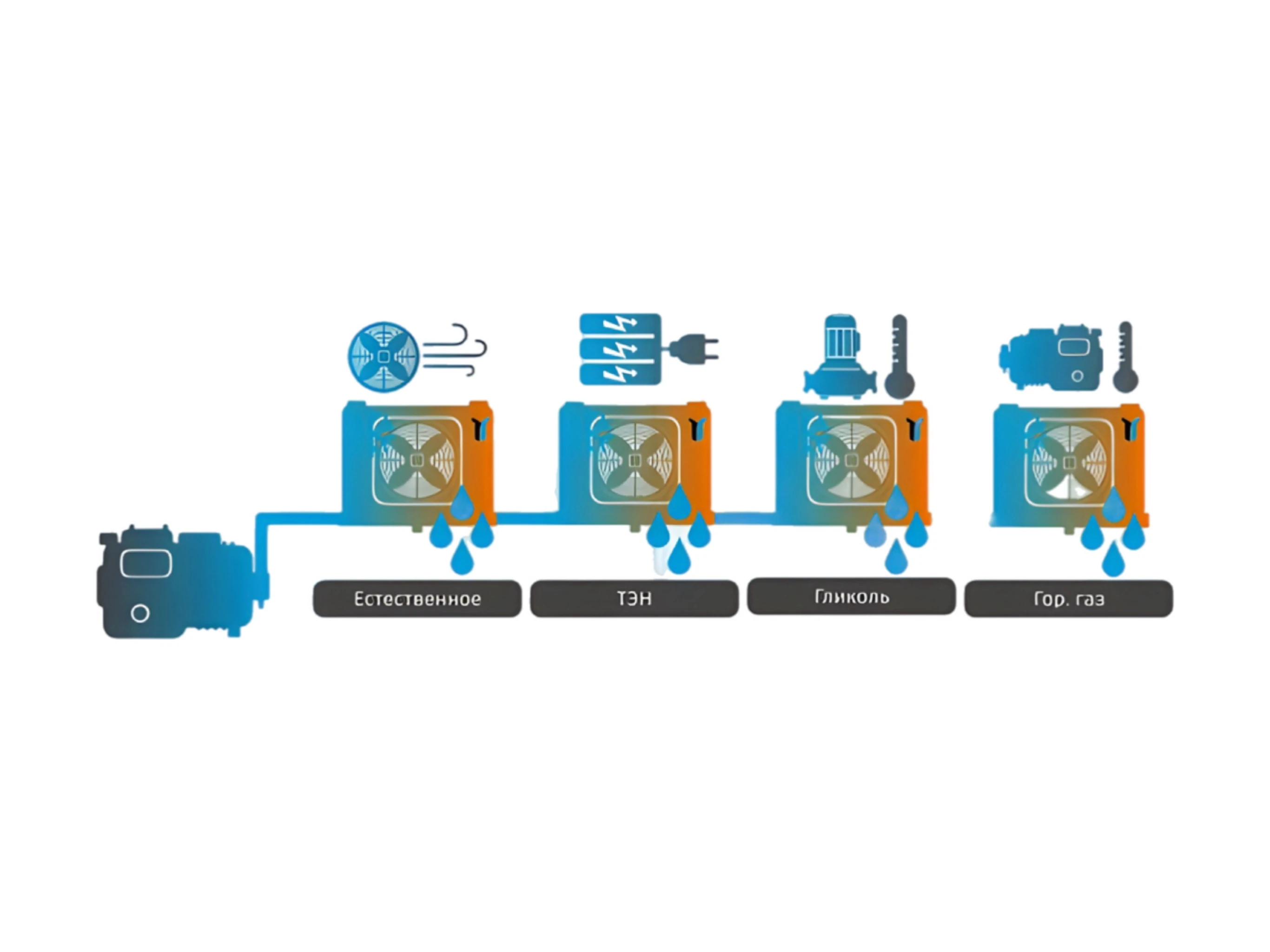

Основные методы оттаивания

Естественное оттаивание

Естественное оттаивание — это наиболее простой метод, который применяется в камерах с температурой выше +6°C. Принцип его работы основан на циркуляции воздуха через теплообменник после отключения охлаждения. Поскольку температура воздуха в таких камерах положительная, она постепенно нагревает поверхность испарителя, вызывая таяние ледяной "шубы". Этот метод особенно востребован в овощехранилищах и фруктохранилищах, где теплопритоки относительно невелики. Главное преимущество естественного оттаивания - минимальные энергозатраты, так как не требуется дополнительных источников тепла. Однако процесс происходит достаточно медленно, а при значительном наросте льда возможно попадание капель воды на хранящуюся продукцию. Для оптимизации процесса можно использовать функцию "таяние" в современных контроллерах, которая предусматривает кратковременные остановки охлаждения для профилактического удаления наледи.

Оттаивание трубчатыми электронагревателями (ТЭН)

Метод оттаивания с использованием трубчатых электронагревателей (ТЭН) является одним из самых распространенных решений. В этом случае в конструкцию воздухоохладителя встраиваются электрические нагревательные элементы, которые включаются в период оттайки. Принцип работы прост: ТЭНы нагревают поверхность теплообменника, лед тает, а образовавшаяся вода отводится через дренажную систему. Такие системы универсальны и могут применяться как в низкотемпературных, так и в среднетемпературных камерах, независимо от их архитектурных особенностей. Основное преимущество ТЭНов - простота монтажа и обслуживания, а также высокая эффективность удаления наледи. Однако этот метод отличается значительным энергопотреблением, так как практически вся потребляемая электроэнергия преобразуется в тепло. Кроме того, часть тепла неизбежно рассеивается в камере, создавая дополнительную нагрузку на холодильную машину. Для повышения эффективности системы рекомендуется использовать дополнительные опции, такие как обогреваемый поддон, предотвращающий замерзание воды в дренаже, и обогрев диффузора, исключающий образование льда на вентиляторе. Этот метод оптимально подходит для небольших объектов мощностью до 300 кВт или для случаев, когда архитектурные особенности не позволяют применять другие решения.

Оттаивание раствором гликоля (ОРГ)

Система оттаивания раствором гликоля (ОРГ) представляет собой более энергоэффективную альтернативу ТЭНам. В этом случае тепло от перегретого газа компрессора передается промежуточному теплоносителю - гликолевому раствору через специальный теплообменник. Нагретый до температуры около 35°C гликоль циркулирует по трубкам, встроенным в испаритель, обеспечивая плавное таяние ледяной "шубы". Такие системы особенно востребованы на крупных объектах мощностью свыше 400 кВт, а также в установках, работающих на CO₂ (R744). Основное преимущество ОРГ - значительная экономия энергии (до 40% по сравнению с ТЭНами), достигаемая за счет использования тепла, которое в обычных системах просто рассеивается в окружающую среду. Дополнительный плюс - возможность использования избыточного тепла для других нужд, например, для обогрева грунта или других технологических процессов. Однако система требует установки дополнительного оборудования: циркуляционных насосов, накопительного бака и теплообменника. Важной особенностью является необходимость резервного источника тепла, так как в некоторых случаях тепла от компрессора может оказаться недостаточно. На практике часто используют резервные ТЭНы, установленные в накопительном баке. Этот метод особенно эффективен при реализации на новых объектах, где все компоненты системы можно грамотно интегрировать на этапе проектирования.

Оттаивание горячим газом (ОГГ)

Наиболее прогрессивным методом является оттаивание горячим газом (ОГГ), при котором перегретый газ температурой 80-100°C с выхода компрессора подается непосредственно в испаритель. Этот подход обеспечивает мгновенный нагрев теплообменной поверхности, благодаря чему процесс оттайки занимает всего 3-10 минут вместо 20-45 минут при других методах. Такие системы демонстрируют максимальную энергоэффективность, позволяя экономить до 80% энергии по сравнению с традиционными ТЭНами. Основное преимущество ОГГ - использование "бесплатного" тепла, которое уже вырабатывается в процессе работы холодильной машины, без необходимости установки дополнительных нагревательных элементов. Однако реализация такой системы требует тщательного проектирования: необходимо предусмотреть дополнительные трубопроводы для подачи горячего газа, специальную арматуру для переключения режимов работы, а также обеспечить достаточное количество потребителей, так как для эффективной работы системы требуется определенный объем циркулирующего хладагента. Эти особенности делают ОГГ идеальным решением для средних и крупных объектов мощностью свыше 300 кВт с высокой концентрацией охлаждающих устройств. При грамотной реализации система окупается всего за 1,1 года, что делает ее наиболее экономически выгодным решением среди всех методов оттаивания.

Энергосберегающие опции

Тепловой барьер

Одной из эффективных энергосберегающих опций является система теплового барьера, которая позволяет минимизировать потери тепла во время оттайки. Конструкция включает два основных элемента: текстильный рукав на вентиляторе и ограничивающий короб на задней части охладителя. Принцип работы основан на изоляции воздухоохладителя от окружающего пространства во время оттайки. Текстильный рукав, закрепленный на вентиляторе, в рабочем режиме свободно обтекается воздушным потоком, но при остановке вентилятора опускается под собственным весом, перекрывая проходное сечение. Одновременно с этим ограничивающий короб предотвращает выброс тепла через заднюю часть устройства.

Такое решение позволяет сохранять тепло внутри воздухоохладителя, направляя его исключительно на таяние наледи, а не на нагрев воздуха в камере. Практический эффект от применения теплового барьера впечатляет: время оттайки сокращается на 15-25%, значительно снижается нагрузка на холодильную машину, так как ей не приходится компенсировать выброс тепла, а также предотвращается образование наледи вокруг воздухоохладителя. Особенно заметна экономия в низкотемпературных камерах, где разница температур между теплообменником и окружающей средой максимальна.

Адаптивные системы оттайки

Современные технологии позволяют существенно повысить эффективность работы систем оттаивания за счет внедрения адаптивных алгоритмов управления. Эти системы используют данные с различных датчиков (температуры воздуха на входе и выходе, температуры теплообменной поверхности, расхода хладагента) для оптимального определения моментов начала и окончания оттайки.

Наиболее прогрессивные решения предусматривают несколько режимов работы. Режим "пропуск оттайки" позволяет системе пропускать запланированный цикл, если анализ данных показывает отсутствие значительного обмерзания. Режим "ночные оттайки" смещает основные процессы оттайки на время сниженной нагрузки на холодильную систему. Полностью адаптивный алгоритм самостоятельно принимает решение о необходимости оттайки на основе комплексного анализа всех параметров.

Такие системы особенно эффективны при использовании с ТЭНами, где нерациональные оттайки приводят к значительным энергопотерям. Однако даже в системах ОГГ и ОРГ адаптивное управление позволяет оптимизировать работу оборудования, продлевая его ресурс и снижая эксплуатационные затраты.

Важно отметить, что современные контроллеры обычно предусматривают возможность установки "аварийной" оттайки по расписанию на случай непредвиденных ситуаций, что обеспечивает надежность работы системы в любых условиях.

Экономический эффект и рекомендации по выбору методов оттаивания

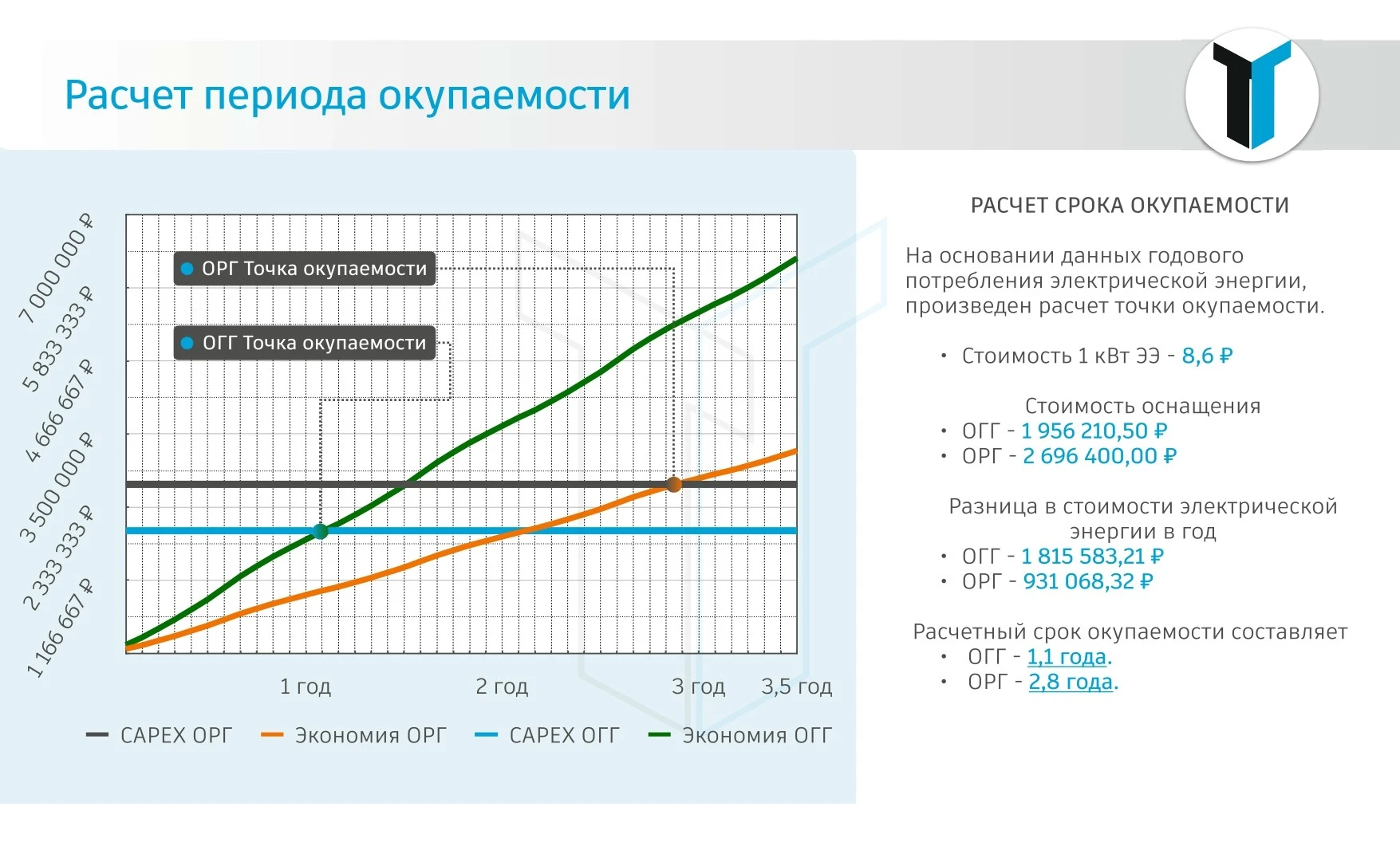

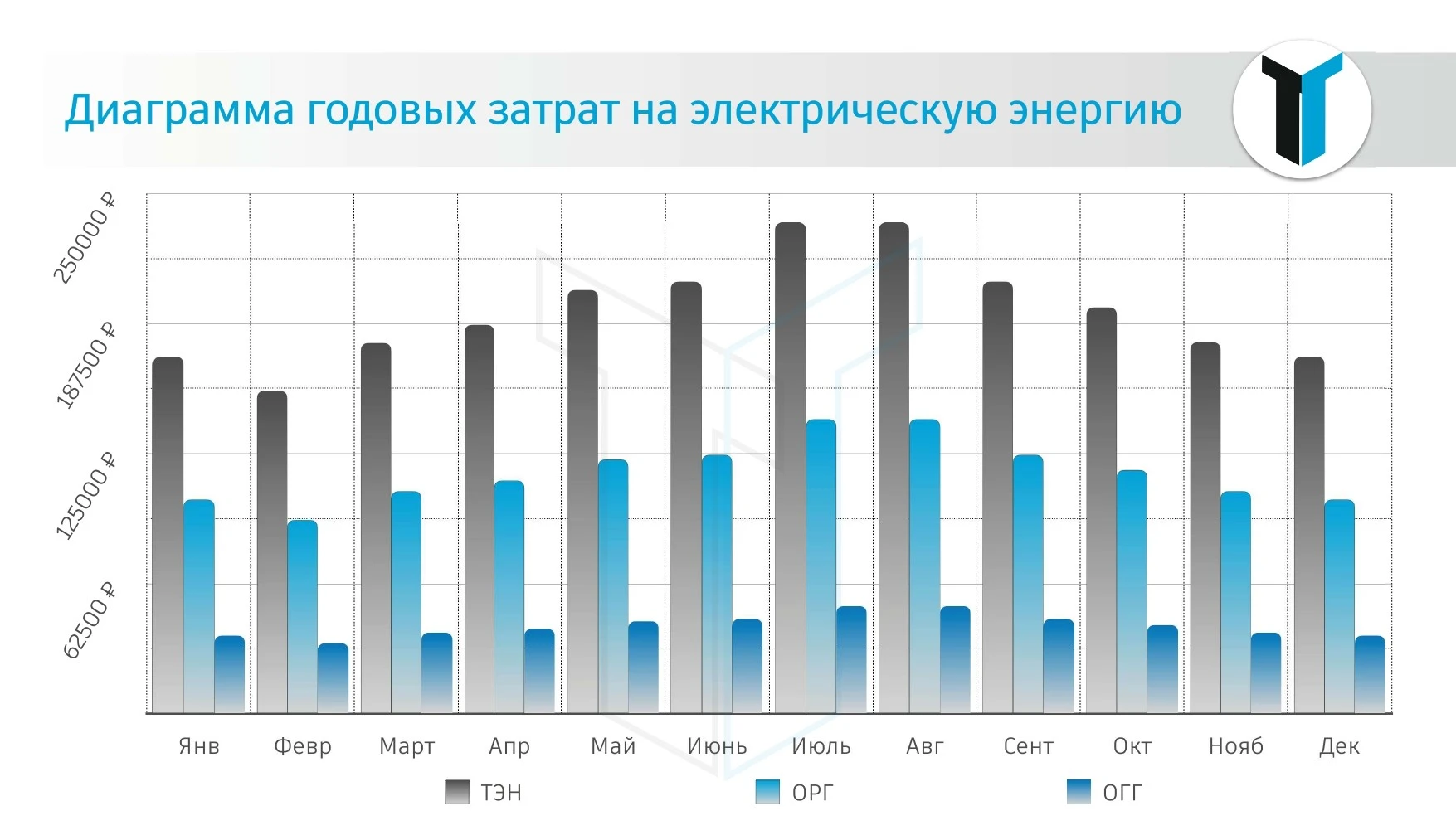

Анализ экономической эффективности различных методов оттаивания, проведенный на примере типового объекта в Москве, показывает существенные различия в эксплуатационных затратах. Как отмечают специалисты «ТОП Групп», традиционные системы с трубчатыми электронагревателями (ТЭН) демонстрируют наибольшие годовые затраты — около 250 тысяч рублей, что объясняется высоким энергопотреблением. Более совершенная система оттаивания раствором гликоля (ОРГ) позволяет сократить расходы до 163,5 тысяч рублей в год, при этом срок окупаемости дополнительного оборудования составляет примерно 2,8 года. Наиболее экономичным решением является оттаивание горячим газом (ОГГ) с годовыми затратами всего 123 тысячи рублей и сроком окупаемости 1,1 год.

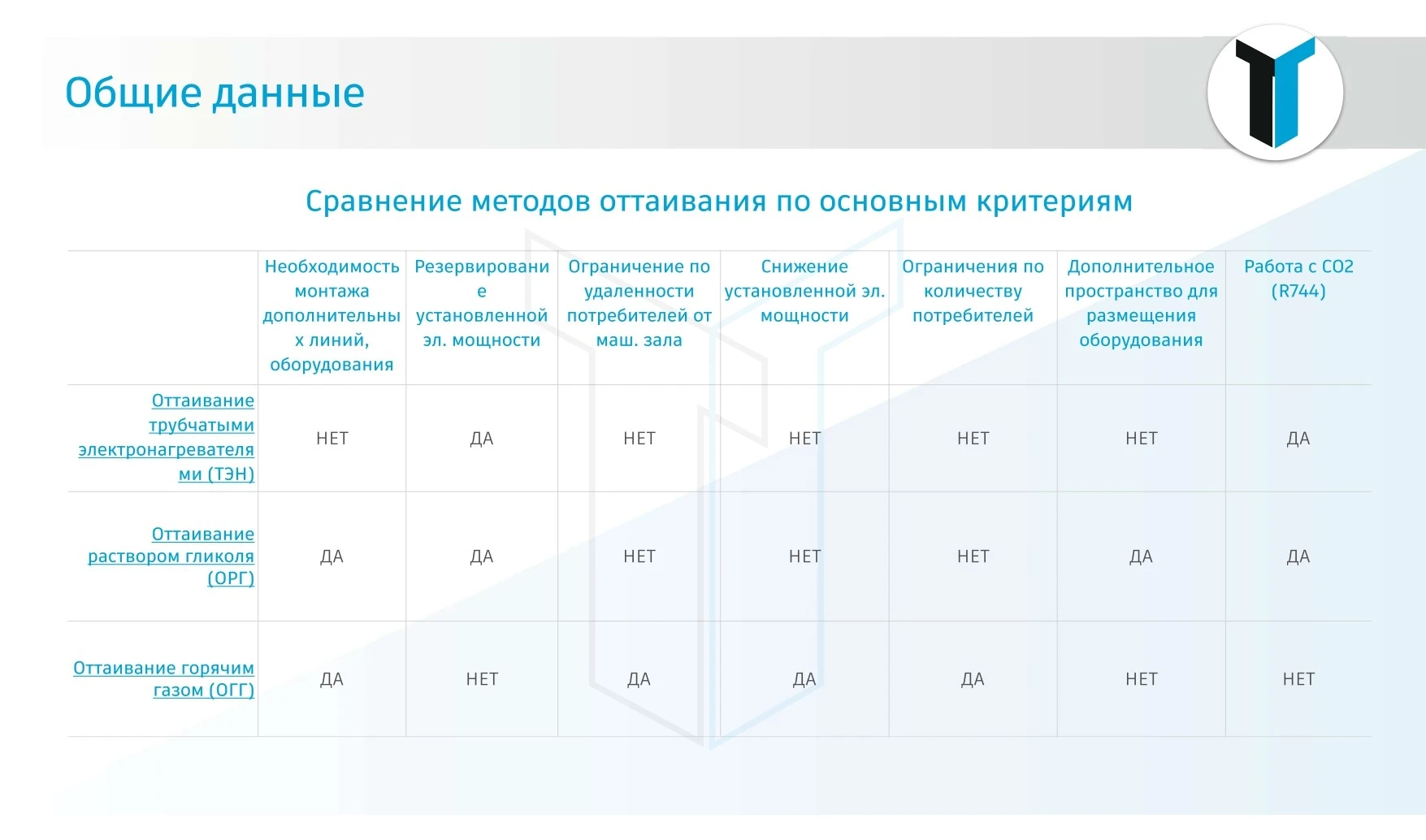

При выборе конкретного метода оттаивания следует учитывать несколько ключевых факторов. Для небольших объектов холодопроизводительностью до 300 кВт наиболее практичным решением остаются ТЭНы, благодаря простоте их реализации и обслуживания. В случае крупных объектов (свыше 400 кВт) стоит рассмотреть систему ОРГ, которая не только обеспечивает значительную экономию энергии, но и открывает возможности для рекуперации тепла. Если же главным приоритетом является максимальная энергоэффективность, а архитектура объекта позволяет разместить оборудование компактно, оптимальным выбором станет система ОГГ, обеспечивающая наименьшие эксплуатационные затраты и быструю окупаемость.

Важно отметить, что окончательное решение должно приниматься на основе комплексного анализа конкретных условий эксплуатации, технических возможностей и финансовых показателей проекта.

Генеральный директор ООО “ТОП Групп”,

Барышников Владимир Антонович
