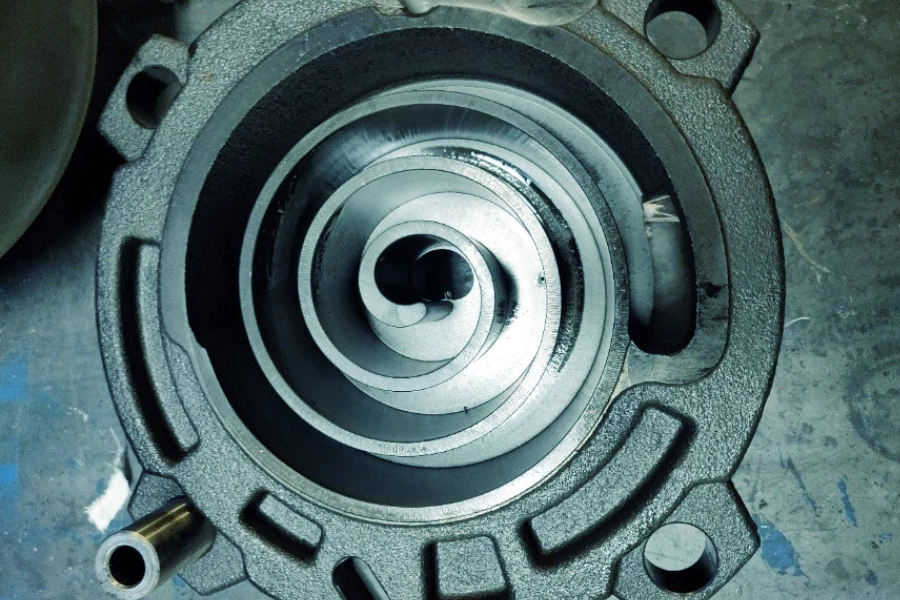

Сегодня рассмотрим одну конструктивную особенность спиральных компрессоров, сильно влияющую на ресурс — торцевое уплотнение спиралей.
Торцевое уплотнение бывает двух видов: статическое (рис. 1) и динамическое (рис. 2)
![торцевое уплотнение спиралей](https://kriofrost.academy:8000/storage/files/dir_142/subdir_14/img_654cce6d6e315__detail_text.webp)
Статическое уплотнение подразумевает наличие уплотнительного элемента, расположенного на торцевой поверхности спиралей. Такая конструкция была одной из первых и применялась в спиральных компрессорах без осевого согласования (рис. 3)
![торцевое уплотнение спиралей](https://kriofrost.academy:8000/storage/files/dir_19/subdir_149/img_654ccec44d25b__detail_text.webp)
Рис. 3
Данный вид уплотнения работает следующим образом: если компрессор не работает, торцевое уплотнение находится в пазе подвижной спирали (рис. 3). При включении компрессора давление нагнетания попадает под уплотнительный элемент, прижимая к поверхности неподвижной спирали (рис. 5). Поскольку сжатие газа в спиральном компрессоре происходит по направлению от периферии спирали к центру, давление, действующее на торцевое уплотнение, не одинаково, что приводит к неравномерному износу уплотнительного элемента.
![торцевое уплотнение спиралей](https://kriofrost.academy:8000/storage/files/dir_114/subdir_1/img_654ccef520fe3__detail_text.webp)
Рис. 4
![торцевое уплотнение спиралей](https://kriofrost.academy:8000/storage/files/dir_123/subdir_57/img_654ccf03296bb__detail_text.webp)
Рис. 5
Таким образом, с течением времени даже при нормальной работе компрессора (без превышения степени сжатия и разницы давления, попадании жидкого хладагента и т.д.) неравномерный износ приводит к потери производительности за счет перепуска газа.
Кроме того, данный конструктивный элемент часто выходит из строя при наличии жидкого хладагента или превышении степени сжатия (рис. 6). На рис. 6 показано разрушение уплотнительного элемента вблизи области нагнетания. Данный компрессор вышел из строя по причине попадания жидкого хладагента в картер.
![торцевое уплотнение спиралей](https://kriofrost.academy:8000/storage/files/dir_116/subdir_19/img_654ccf2a7bb05__detail_text.webp)
Рис. 6
Динамическое уплотнение стало возможным при использовании осевого согласования спиралей (рис. 7). В данной конструкции отсутствует специальный уплотнительный элемент, уплотнение производится за счет контакта торцевых поверхностей спиралей. Неравномерный износ также присутствует, но, в отличие от предыдущего случая, при износе торцевой поверхности давление нагнетания, которое действует в полости между плавающим уплотнением и неподвижной спиралью, прижимает и само плавающее уплотнение к верхнему патрубки и неподвижную спираль к подвижной, в результате чего перетечки из-за неплотностей находятся в допустимых пределах.
![торцевое уплотнение спиралей](https://kriofrost.academy:8000/storage/files/dir_15/subdir_133/img_654ccf4c38c6a__detail_text.webp)
Рис. 7
На рис. 8 показана другая конструкция, отличие которой заключается в том, что высокое давление поступает в нижнюю камеру и прижимает подвижную спираль к неподвижной.
![торцевое уплотнение спиралей](https://kriofrost.academy:8000/storage/files/dir_80/subdir_105/img_654ccf5f010ea__detail_text.webp)
Рис. 8
