Уравновешивание поршневых компрессоров

Пояснения к вопросу на Telegram-канале Академии Криофрост от 18.06.2026.

С какой целью в V-образном и W-образном двухступенчатых компрессорах поршни могут изготавливать из разных материалов?

— так звучал вопрос.

Уравновешивание шатунно-поршневой группы позволяет существенно продлить жизнь пар трения - коренных подшипников и шатунных шеек.

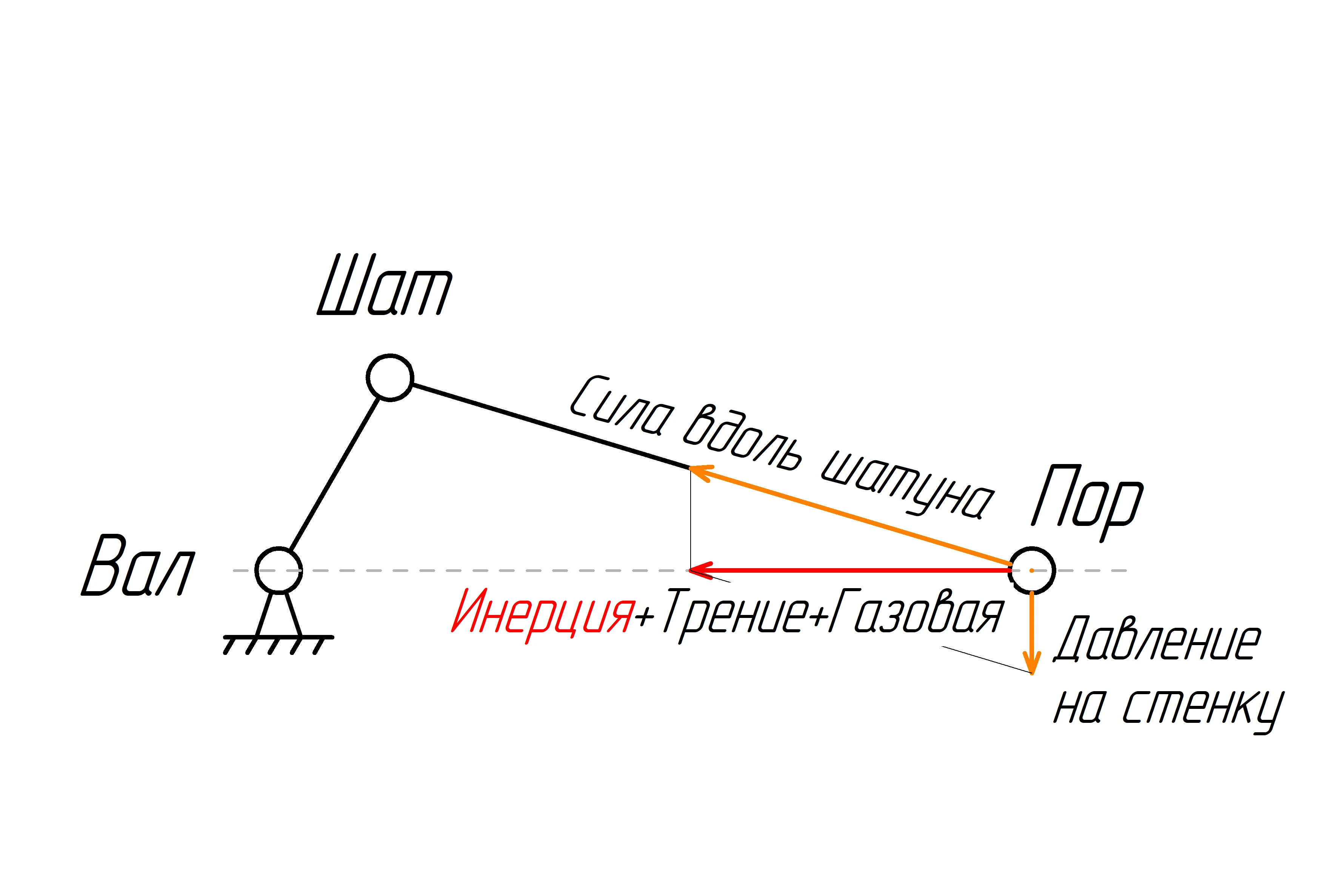

Силы инерции выражаются плоским движением шатуна, вращательным движением шейки коленвала и поступательным движением поршней. Силы инерции пропорциональны массе, а, значит, и материалам детали. В указанной задаче речь идет именно про материал поршней.

У двухступенчатых машин описанный объем ступеней может существенно отличаться. Так, в цикле с интеркулером массовый расход по ступеням сжатия одинаков. В случае использования цикла с экономайзером необходимо учитывать массовый расход через теплообменник-переохладитель.

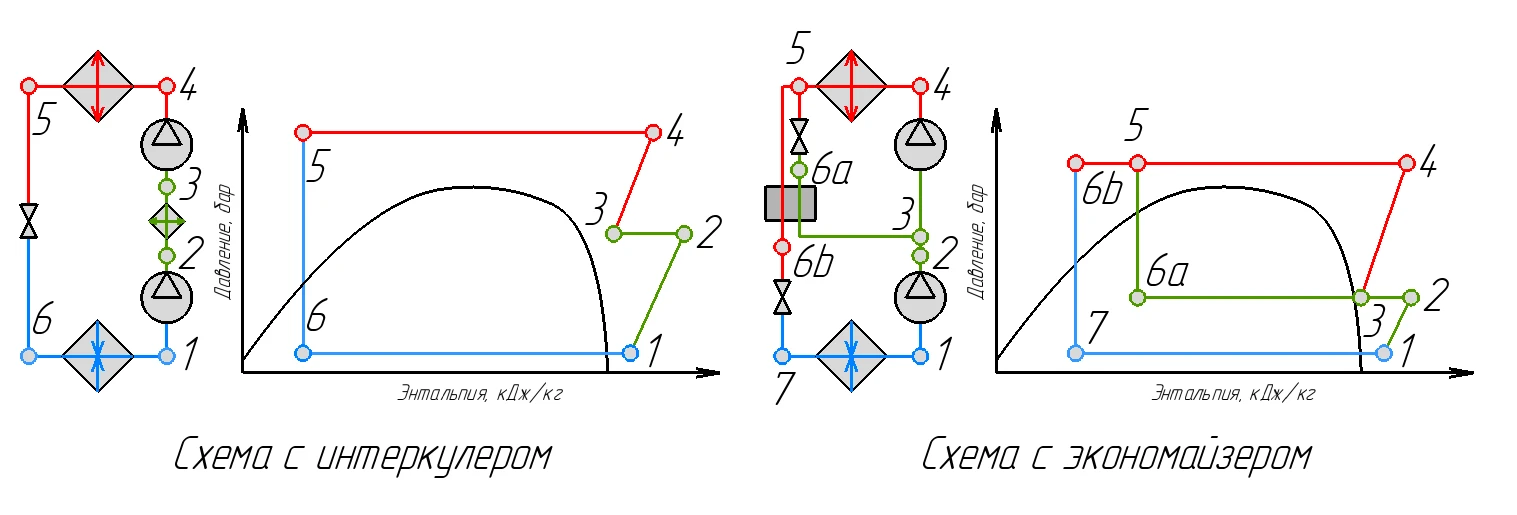

Рис.1 Пример двухступенчатого цикла с одной машиной для системы на R744

В любом случае массовый расход через ступень будет определяться описанным объемом цилиндра (по сути диаметром поршней), оборотами и плотностью рабочего газа.

Машины с одинаковым диаметром поршней на обе ступени хоть и редко, но встречаются. Силы инерции в них будут одинаковы (а вот газовые силы - нет).

Для уравновешивания сил инерции применяются противовесы (да, только для сил инерции первого порядка, и да, разложение на порядки - это инженерная условность), которые устанавливаются на коленчатом или эксцентриковом валу. В случае малых герметичных машин второй противовес может быть частью ротора электродвигателя.

В самой задаче варианты ответа были следующие:

1. Для лучшего уравновешивания поршни первой и второй ступени должны иметь близкую массу при разных размерах, поэтому поршень первой ступени изготавливают из алюминиевых сплавов, а второй - из чугуна или стали
   Такое решение особенно популярно в воздушных машинах, приблизительно равные значения масс позволяют существенно облегчить уравновешивание машины и продлить срок службы пар трения.

2. У второй ступени температура нагнетания выше, поэтому поршень изготавливают из чугуна или стали, а не из алюминиевых сплавов как на первой ступени.
   В рамках холодильной техники совершенно несущественная проблема. Предел температуры на нагнетании определяется скорее вспышкой масла. Более того, высокие температуры для определенных алюминиевых сплавов не являются проблемой для использования их в ДВС.

3. С целью минимизировать затраты на изготовление деталей шатунно-поршневой группы.
   Усложнение номенклатуры деталей вряд ли позволит снизить стоимость изделия.

4. Чтобы поршни второй ступени были прочнее из за более высоких рабочих давлений.

Чугун действительно прочнее большинства алюминиевых сплавов. Однако требуемый описанный объем второй ступени, как правило, меньше: большие диаметры поршней там не требуются, а типовые значения рабочих давлений весьма невысокие (за исключением транскритических машин для R744, хотя даже там поршни изготавливают из алюминия).

Вывод: правильный ответ - 1. Приблизительно равные значения масс позволяют существенно облегчить уравновешивание машины и продлить срок службы пар трения.
