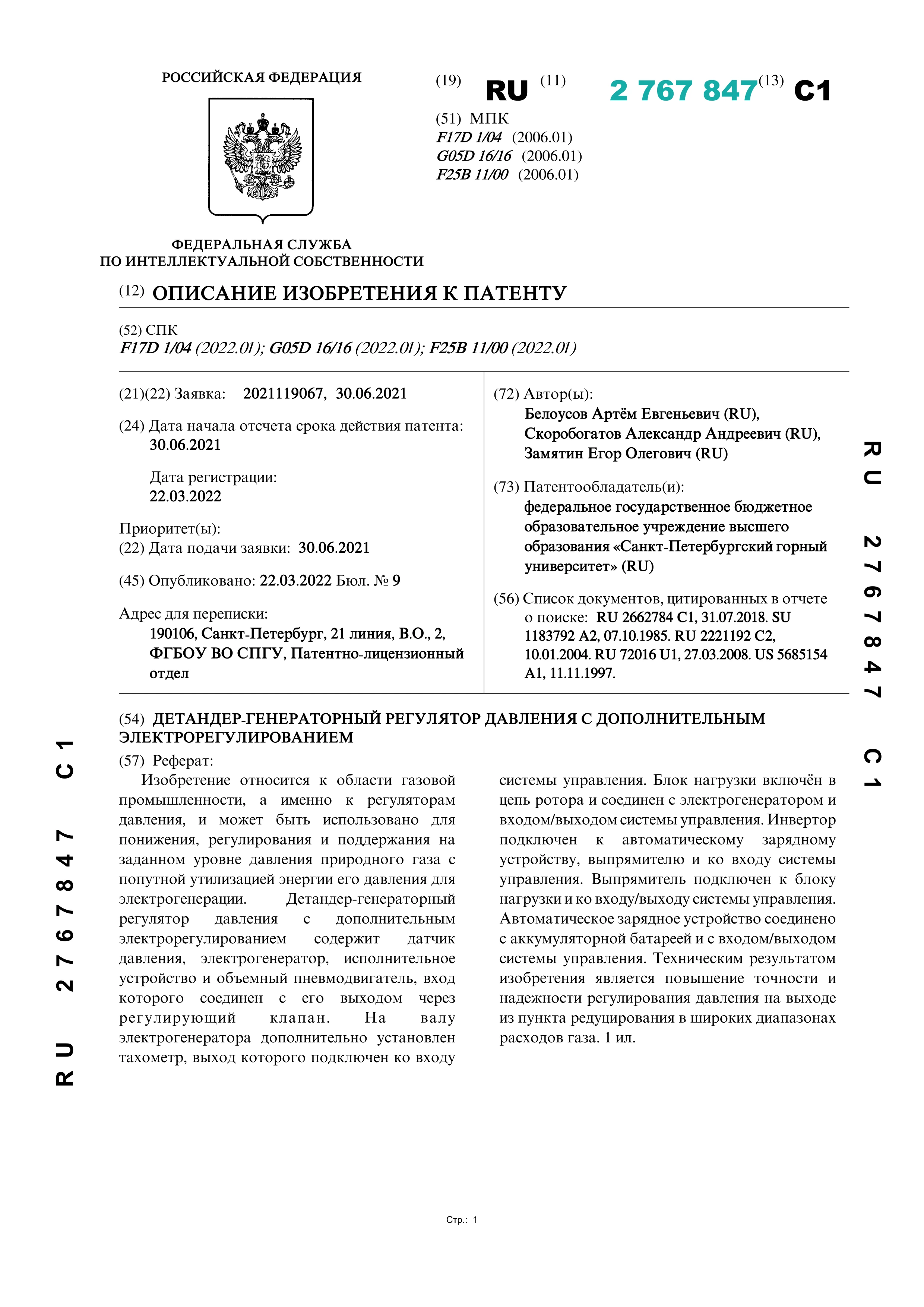

Детандер-генераторный регулятор давления с дополнительным электрорегулированием

Изобретение относится к области газовой промышленности, а именно к регуляторам давления, и может быть использовано для понижения, регулирования и поддержания на заданном уровне давления природного газа с попутной утилизацией энергии его давления для электрогенерации. Детандер-генераторный регулятор давления с дополнительным электрорегулированием содержит датчик давления, электрогенератор, исполнительное устройство и объемный пневмодвигатель, вход которого соединен с его выходом через регулирующий клапан. На валу электрогенератора дополнительно установлен тахометр, выход которого подключен ко входу системы управления. Блок нагрузки включён в цепь ротора и соединен с электрогенератором и входом/выходом системы управления. Инвертор подключен к автоматическому зарядному устройству, выпрямителю и ко входу системы управления. Выпрямитель подключен к блоку нагрузки и ко входу/выходу системы управления. Автоматическое зарядное устройство соединено с аккумуляторной батареей и с входом/выходом системы управления. Техническим результатом изобретения является повышение точности и надежности регулирования давления на выходе из пункта редуцирования в широких диапазонах расходов газа.
