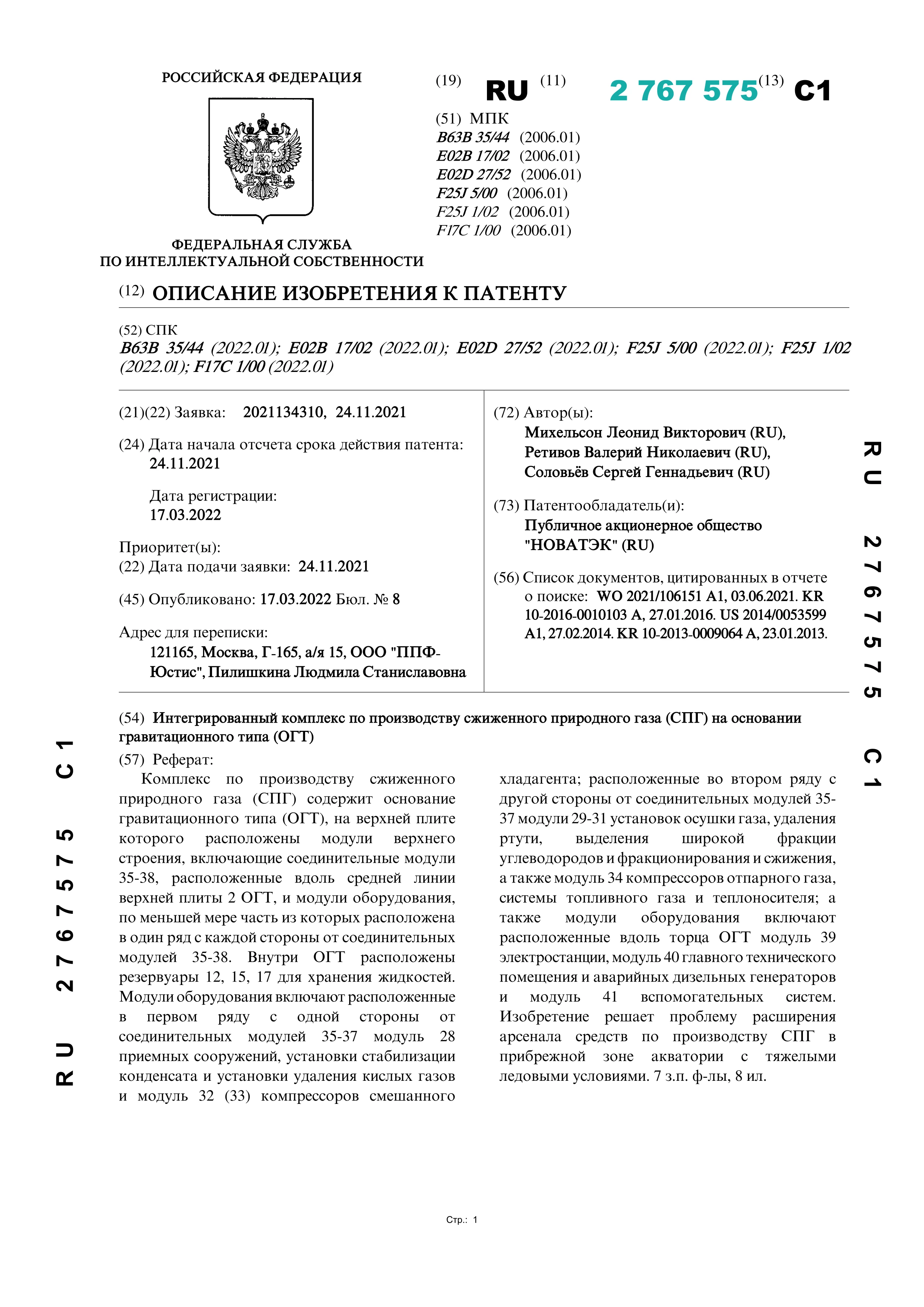

Интегрированный комплекс по производству сжиженного природного газа (СПГ) на основании гравитационного типа (ОГТ)

Комплекс по производству сжиженного природного газа (СПГ) содержит основание гравитационного типа (ОГТ), на верхней плите которого расположены модули верхнего строения, включающие соединительные модули 35-38, расположенные вдоль средней линии верхней плиты 2 ОГТ, и модули оборудования, по меньшей мере часть из которых расположена в один ряд с каждой стороны от соединительных модулей 35-38. Внутри ОГТ расположены резервуары 12, 15, 17 для хранения жидкостей. Модули оборудования включают расположенные в первом ряду с одной стороны от соединительных модулей 35-37 модуль 28 приемных сооружений, установки стабилизации конденсата и установки удаления кислых газов и модуль 32 (33) компрессоров смешанного хладагента; расположенные во втором ряду с другой стороны от соединительных модулей 35-37 модули 29-31 установок осушки газа, удаления ртути, выделения широкой фракции углеводородов и фракционирования и сжижения, а также модуль 34 компрессоров отпарного газа, системы топливного газа и теплоносителя; а также модули оборудования включают расположенные вдоль торца ОГТ модуль 39 электростанции, модуль 40 главного технического помещения и аварийных дизельных генераторов и модуль 41 вспомогательных систем. Изобретение решает проблему расширения арсенала средств по производству СПГ в прибрежной зоне акватории с тяжелыми ледовыми условиями.
